FR
97
18 Guidon
6
Tube de direction
avec jeu de direction
9
Fourche avant
7
Potence
52
Tige de fourche
8
Guidon
8
52
6
9
7

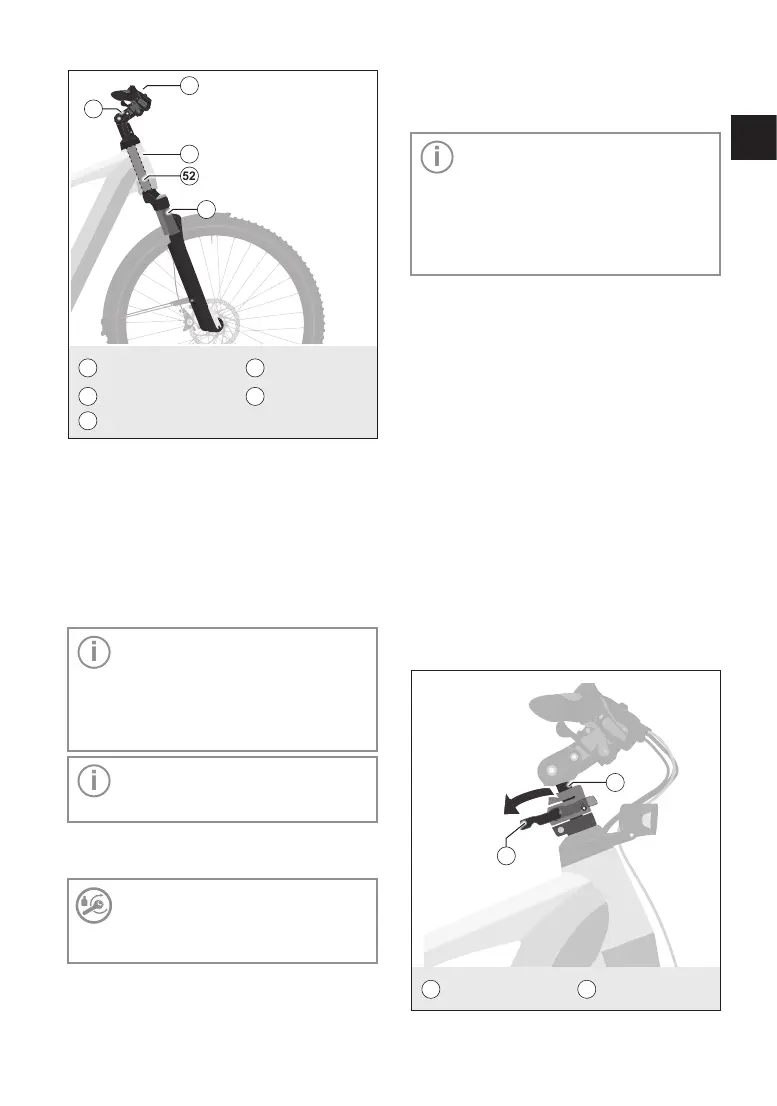

Fig.26 : Composants de guidons
18.1 Réglage du guidon
Pour ajuster la hauteur du guidon, il faut le cas
échéant modifier la hauteur de la potence.
Les réglages du guidon et de la potence
varient d'un modèle à l'autre et exigent des
connaissances.
Important : respectez impérative-
ment le mode d'emploi correspon-
dant du fabricant de votre potence.
Faites réaliser les travaux sur le gui-
don et la potence exclusivement par
un revendeur FLYER spécialisé.
Important : la fixation de la potence
peut s'effectuer soit par un assemblage
vissé, soit par un blocage rapide.
Serrez les assemblages vissés toujours
au couple de serrage correct.
Couple : voir indications spéci-
fiques au modèle de votre potence
dans le document annexe
Caractéristiques techniques.
18.2 Indications concernant
les systèmes Speedlifter
et All up
Important : respectez le mode
d'emploi correspondant du fabricant
de votre système Speedlifter ou All
up. Faites réaliser les travaux sur
les systèmes Speedlifter et All up
exclusivement par un revendeur
FLYER spécialisé.
18.2.1 Modification de la hauteur du
guidon
Les systèmes Speedlifter et All up vous per-
mettent de modifier rapidement et sûrement
la hauteur du guidon tout en conservant le
réglage du jeu de direction.
1. Ouvrez le levier de blocage rapide corres-
pondant au réglage de la hauteur.
2. Amenez le guidon à la hauteur désirée.
3. Refermez ensuite le levier de blocage
rapide.
Le levier de blocage rapide doit être
très près de la tige de fourche afin que la
fixation soit parfaite.
Vous trouverez des informations sur
l'utilisation correcte des leviers de blo-
cage rapide au chapitre 21 « Blocages
rapides ».
53
54
53
Speedlifter
54
Levier de blocage
rapide (Speedlifter)
Fig.27 : Modification de la hauteur du guidon avec un sys-
tème Speedlifter
