4. Verrouillez la batterie sur le vélo électrique
en fermant à clé l'antivol de batterie.
Retirez ensuite la clé.
5 5
34
31 31
33
35
32
5
31
33
34
35
32
5
Tube diagonal
33
Clé
31
Batterie
34
Fixation supérieure
32
Antivol de batterie
35
Fixation inférieure

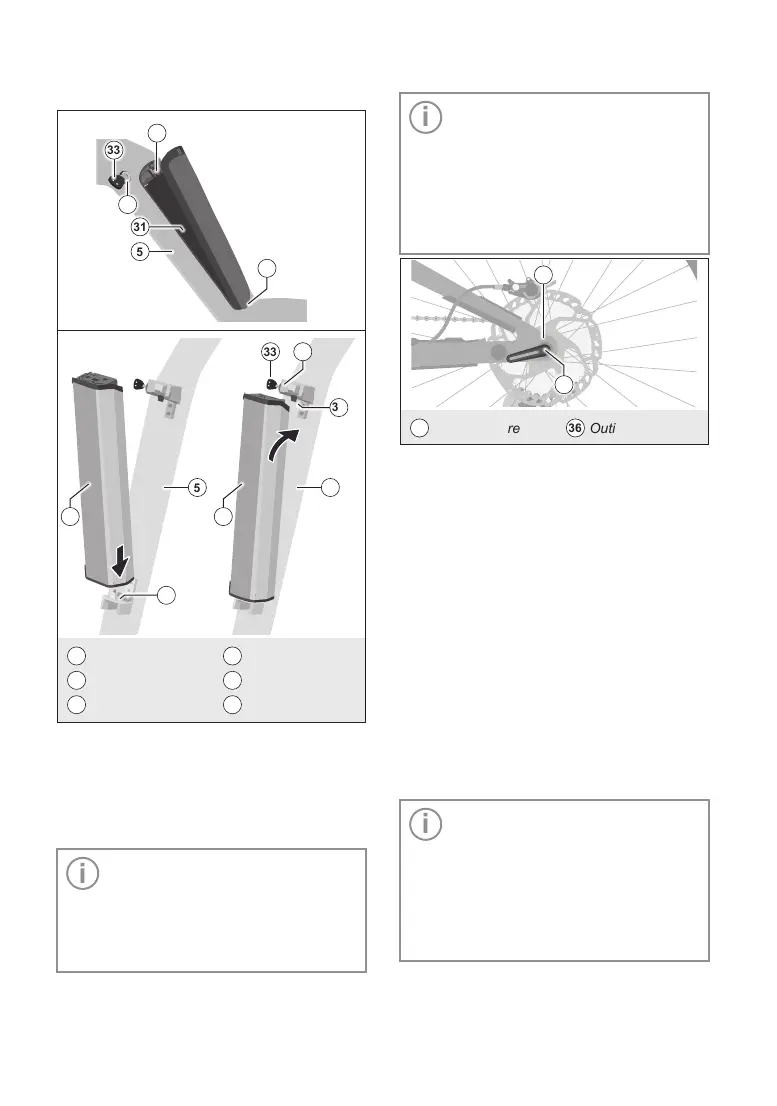

Fig.10 : Mise en place de la batterie par le haut
Retrait de la batterie
1. Éteindre la batterie.
2. Déverrouillez la batterie sur le vélo électrique
en ouvrant l'antivol de batterie avec la clé.
Important : selon le modèle, la bat-
terie doit être désengagée de sa
retenue dans le support avant de
pouvoir être extraite. Pour ce faire,
appuyez sur la languette à l'extré-
mité supérieure de la batterie.
3. Le cas échéant, désengagez la retenue
de la batterie, inclinez la batterie sur la
partie supérieure du support pour l'enle-
ver du bas du support.
13.3.2 Mise en place / retrait de la
batterie sur le côté
Important : en fonction du modèle,
verrouillez la batterie sur le vélo
électrique avec un antivol de batte-
rie (à clé) ou bien un raccord vissé.
L'outil servant à desserrer / serrer le
raccord vissé, lorsqu'il n'est pas uti-
lisé, se range dans un support
aimanté sur l'axe de la roue arrière.
22
Moyeu arrière
36
Outil de vissage
36
22
Fig.11 : Outil de vissage de la batterie sur l'axe de la roue arrière
Mise en place de la batterie
1. Placez la batterie dans le support infé-
rieur sur le vélo électrique puis basculez
la partie supérieure de la batterie dans
son logement jusqu'à ce que l'antivol de
batterie s'enclenche audiblement dans le
support supérieur.
2. Testez si la batterie est bien en place
dans son support.
3. Verrouillez la batterie sur le vélo élec-
trique en fermant à clé l'antivol de batterie
ou en serrant le raccord vissé à l'aide de
l'outil de vissage.
Retirez ensuite la clé ou l'outil de vissage.
Retrait de la batterie
Important : assurez-vous que vous
avez activé le mode de chargement
de votre choix dans le menu de
paramétrage ou bien modifiez-le
avant de retirer la batterie. Pendant
la charge, vous ne pouvez pas
modifier le mode de chargement sur
la batterie prélevée.
1. Arrêtez le système d'entraînement électrique.
Appuyez à cet effet sur la touche
marche / arrêt sur l'écran.
