NL
241
48
48

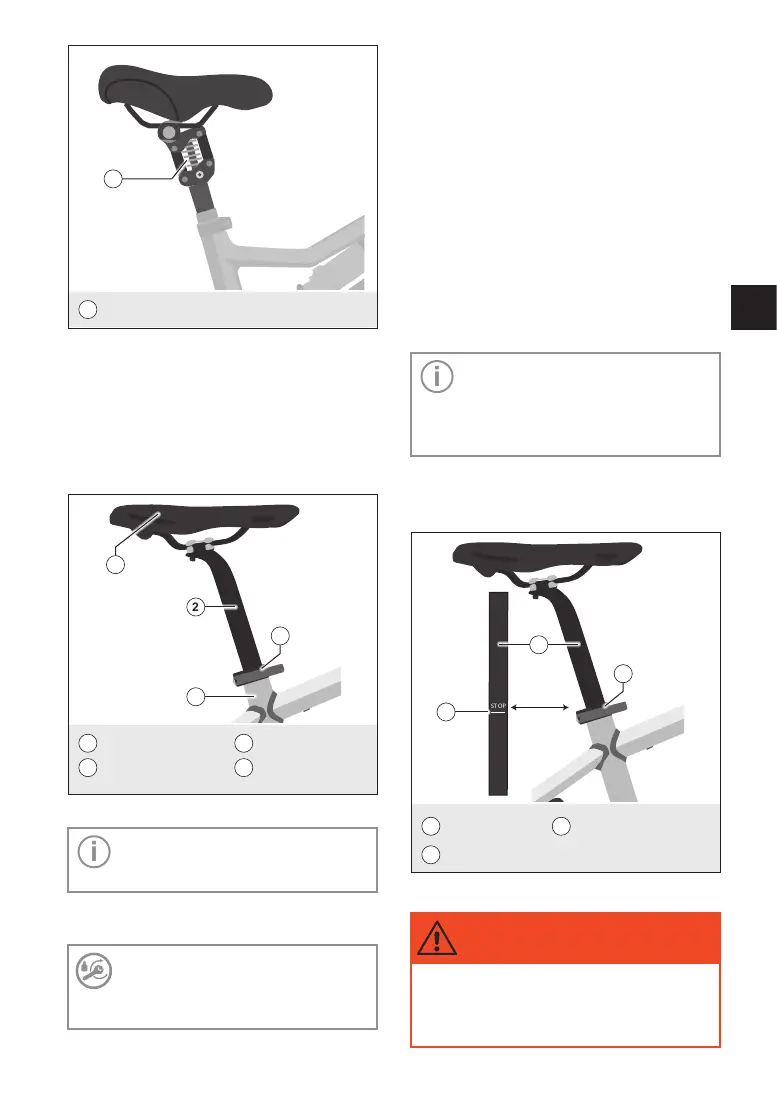

Verende zadelpen
Afb.22: Verende zadelpen
17 Zadel
Het zadel is aan de bovenkant van de zadel-
pen gemonteerd. De zadelpen wordt in de
zadelbuis gestoken en vastgezet met de
zadelpenklem.
2
3
1
49
1
Zadel
3
Zadelpenklem
2
Zadelpen
49
Zadelbuis
Afb.23: Onderdelen van zadels
Belangrijk: De zadelpenklem kan
met een schroefverbinding of een
snelspanner zijn vastgezet.
Draai schroefverbindingen altijd met het
juiste aanhaalmoment vast.
Aanhaalmoment: Zie de model-
specifieke informatie over uw zadel
in het bijbehorende document
Technische gegevens.
17.1 Zadel afstellen
Om de trapkracht goed op de pedalen te kunnen
uitoefenen, moet u uw zadel correct afstellen.
• Stel hiervoor de zadelhoogte en de
zadelpositie in.
• Zorg er na het afstellen voor dat de zadel-
penklem weer volledig worden geslo-
ten en de schroefverbindingen voor het
instellen van de zadelpositie goed wor-
den vastgedraaid!
Test vóór het wegrijden of zadelpen en
zadel goed vastzitten. Pak hiervoor het zadel
helemaal vooraan en achteraan vast en pro-
beer het te draaien. Het mag niet draaien.
Belangrijk: Mensen die onvast zijn
tijdens het fietsen moeten met de punt
van hun voet de grond kunnen berei-
ken. Anders bestaat er bij het stoppen
gevaar voor vallen en ernstig letsel.
Zadelhoogte
De zadelpen heeft een markering voor de
maximale uitschuifhoogte.
2
Zadelpen
50
Markering voor max.
uitschuifhoogte
3
Zadelpenklem
ST OP
2
3
50
Afb.24: Maximale uitschuifhoogte van de zadelpen
WAARSCHUWING!
Gevaar voor ongevallen en letsel
Als u de maximale uitschuifhoogte van de
zadelpen overschrijdt, kan de zadelpen
knikken of breken. Ernstige valpartijen en
verwondingen kunnen het gevolg zijn.
