Flyer Goroc2 Series - Lenkerausrichtung Ändern

47
DE
55
All-Up-System
56
Schnellspannhebel
(All-Up-System)
55
56
Abb.28: Lenkerhöhe ändern mit All-Up-System
18.2.2 Lenkerausrichtung ändern
Speedlifter- und All-Up-Systeme ermög-
lichen es Ihnen auch, die Lenkerausrichtung
zu verändern. Indem Sie den Lenker um
90° verdrehen, können Sie Ihr E-Bike platz-
sparend verstauen oder transportieren.
1. Beide Systeme: Öffnen Sie für die Ver-
änderung der Lenkerausrichtung zunächst
den zugehörigen Schnellspannhebel.
2. Nur Speedlifter-System: Schieben Sie
den Sicherungsbolzen nach oben.
Nur All-Up-System: Ziehen Sie den Len-
ker bis zum Anschlag nach oben.
3. Beide Systeme: Verdrehen Sie den Len-
ker um 90°.
 Der Sicherungsbolzen beim Speedlifter-
System rastet ein.
4. Nur All-Up-System: Senken Sie den
Lenker wieder ab.
5. Beide Systeme: Schliessen Sie den
Schnellspannhebel wieder.
 Der Schnellspannhebel muss dicht
bzw. maximal am Gabelschaft anliegen,
damit die Klemmung sicher fixiert ist.
 Informationen zur richtigen und siche-
ren Verwendung von Schnellspannhebeln
finden Sie in Kapitel 21 „Schnellspanner“.
6. Beide Systeme: Um den Lenker wieder
in die ursprüngliche Ausrichtung zu brin-
gen, gehen Sie ebenfalls vor wie in den
Schritten 1–5 beschrieben.
 Stellen Sie sicher, dass der
Sicherungsbolzen richtig einrastet.
WARNUNG!
Unfall- & Verletzungsgefahr
Ein nicht sicher montierter Lenker kann
zu schweren Stürzen und Verletzungen
führen.
• Stellen Sie vor dem Losfahren
immer sicher, dass der Schnell-
spannhebel richtig geschlossen
und der Sicherungsbolzen richtig
eingerastet ist, so dass der Lenker
stabil und sicher befestigt ist.
6
Steuerrohr
54
Schnellspannhebel
(Speedlifter)
8
Lenker
57
Sicherungsbolzen
(Speedlifter)
54
57
90°
86

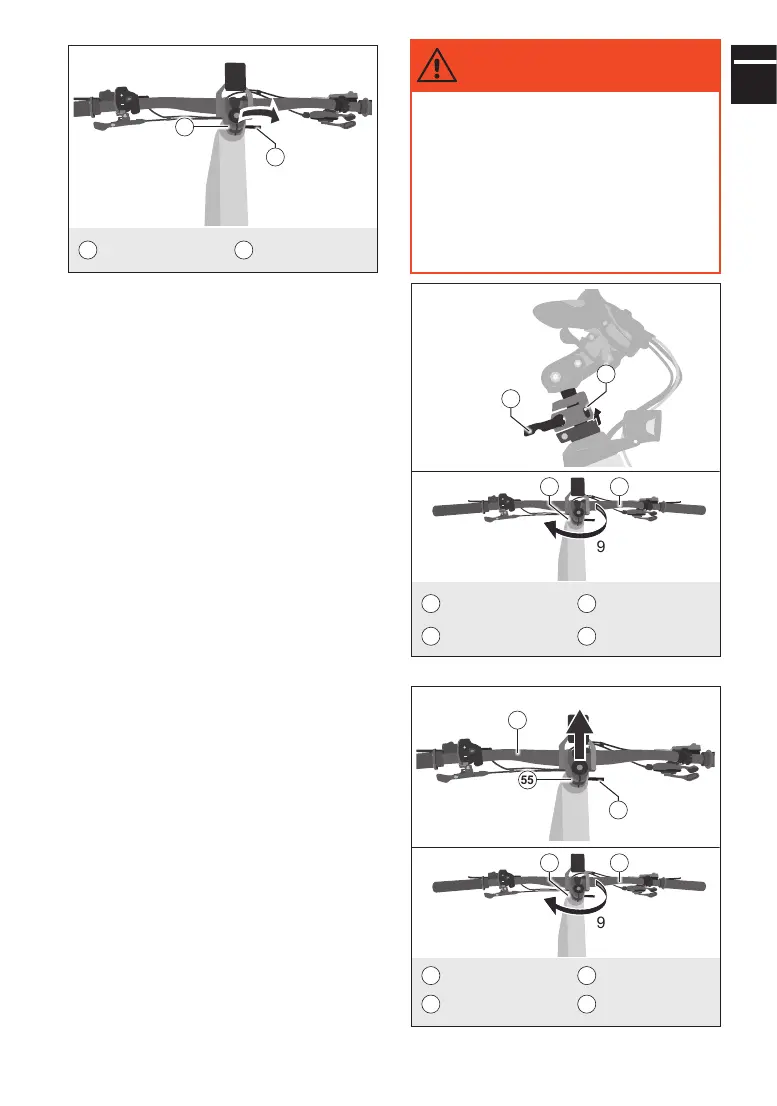

Abb.29: Lenkerausrichtung ändern mit Speedlifter-System
6
Steuerrohr
55
All-Up-System
8
Lenker
56
Schnellspannhebel
(All-Up-System)
55
56
8
90°
86
Abb.30: Lenkerausrichtung ändern mit All-Up-System
