Flyer Goroc2 Series - Akku von der Seite; Einsetzen; Entnehmen

36
13.3.2 Akku von der Seite
einsetzen / entnehmen
i
Wichtig: Modellabhängig ver-
riegeln Sie den Akku am E-Bike mit
einem Akkuschloss (inkl. Schlüssel)
oder mit einer Verschraubung. Das
Werkzeug zum Lösen / Festziehen
der Verschraubung wird bei Nicht-
verwendung per Magnethalterung
an der Hinterradachse aufbewahrt.
22
Hinterradnabe
36
Schraubwerkzeug
36
22

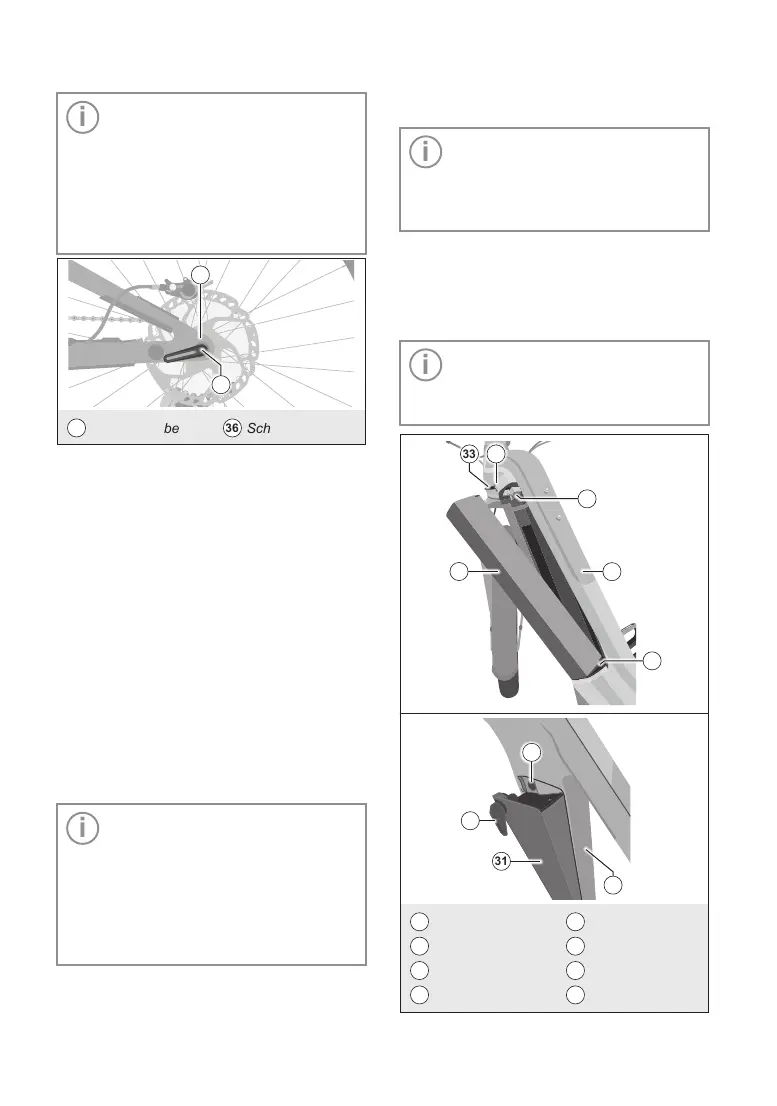

Abb.11: Schraubwerkzeug für Akku an Hinterradachse
Akku einsetzen
1. Setzen Sie den Akku in die untere Halte-
rung am E-Bike ein und schwenken Sie
dann den oberen Teil des Akkus in seine
Aufnahme, bis das Akkuschloss in der
oberen Halterung hörbar einrastet.
2. Prüfen Sie, ob der Akku sicher in seiner
Halterung sitzt.
3. Verriegeln Sie den Akku am E-Bike, indem
Sie mit dem Schlüssel das Akkuschloss
abschliessen bzw. mit dem Schraubwerk-
zeug die Verschraubung festziehen.
 Ziehen Sie den Schlüssel bzw. das
Schraubwerkzeug anschliessend ab.
Akku entnehmen
i
Wichtig: Vergewissern Sie sich,
dass Sie den gewünschten Lade-
modus im Einstellungsmenü ein-
gestellt haben oder ändern Sie die-
sen, bevor Sie den Akku entnehmen.
Während des Ladens können Sie
den Lademodus am ausgebauten
Akku nicht ändern.
1. Schalten Sie das elektrische Antriebs-
system aus.
 Drücken Sie dazu die Ein-/Ausschalt-
Taste am Display.
2. Entriegeln Sie den Akku am E-Bike,
indem Sie mit dem Schlüssel das Akku-
schloss öffnen bzw. mit dem Schraub-
werkzeug die Verschraubung lösen.
i
Wichtig: Modellabhängig muss der
Akku vor der Entnahme aus seiner
Arretierung in der Halterung gelöst
werden. Dafür drücken Sie die
Lasche am oberen Akkuende.
3. Sichern Sie den Akku mit einer Hand
gegen Herunterfallen, lösen Sie ggf. die
Arretierung und entnehmen Sie den Akku
zur Seite hin aus seiner Halterung am
E-Bike.
i
Wichtig: Zum Laden des Akkus,
beachten Sie die Angaben in der
zugehörige Herstelleranleitung für
Ihren E-Antrieb.
35
34
31
33 32
5
37
31
36
5
5
Unterrohr
34
Obere Halterung
31
Akku
35
Untere Halterung
32
Akkuschloss
36
Schraubwerkzeug
33
Schlüssel
37
Gewinde
Abb.12: Akku von der Seite einsetzen / entnehmen
