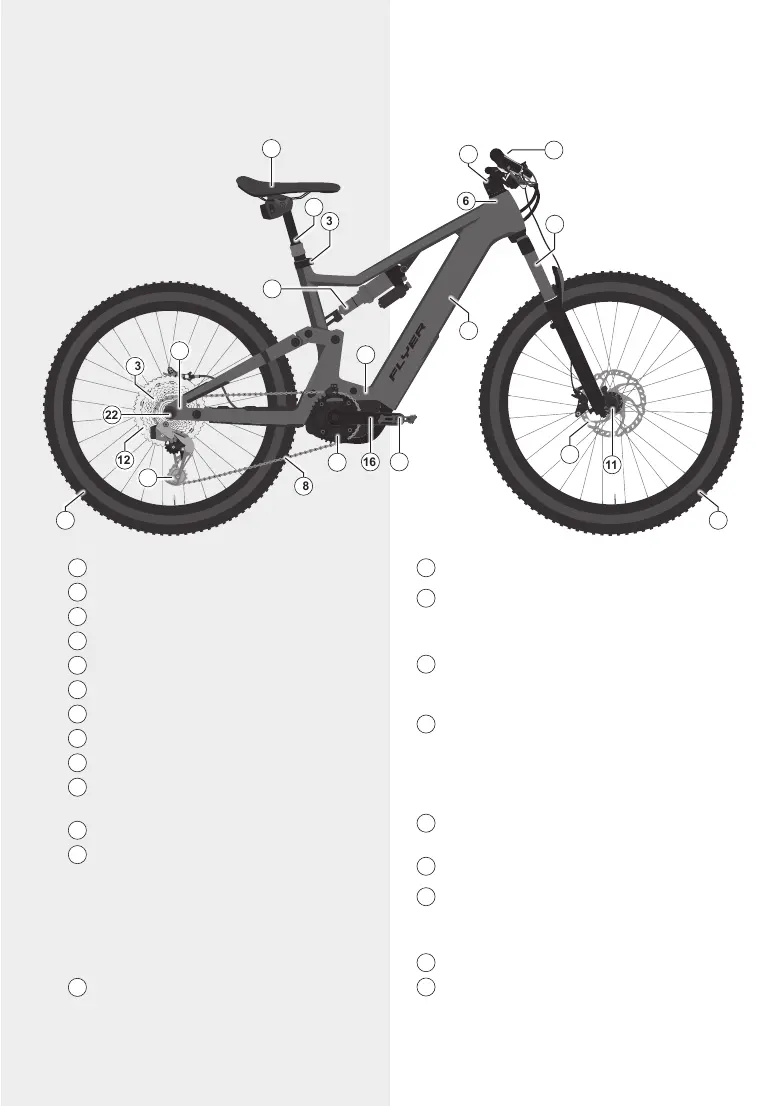

L'e-bike FLYER
et ses composants
16
Manivelle (manivelle du pédalier)
17
Plateau / roue dentée à l'avant
(transmission par chaîne)
Pour la courroie : voir Fig.9 « Composants de la
courroie »
18
Chaîne (transmission par chaîne)
Pour la courroie :
voir Fig.9 « Composants de la courroie »
20
Unité de commutation (dérailleur)
Autres composants de dérailleur : voir Fig.18
« Composants de dérailleurs ».
Pour le dérailleur à moyeu : voir Fig.19 « Compo-
sants de dérailleurs à moyeu ».
21
Roue arrière
Voir aussi Fig.31 « Composants de roues »
22
Moyeu arrière
23
Pignons / roues dentées à l'arrière
(transmission par chaîne)
Pour la courroie : voir Fig.9 « Composants de la
courroie »
26
Patte de fixation
27
Amortisseur arrière
1
Selle
2
Tige de selle
3
Collier de tige de selle
4
Moteur (système d'entraînement électrique)
5
Tube diagonal (avec logement de batterie)
6
Tube de direction (avec jeu de direction)
7
Potence
8
Guidon (avec leviers de commande)
9
Fourche avant / fourche suspendue
10
Roue avant
Voir aussi Fig.31 « Composants de roues »
11
Moyeu avant
12
Disque de frein (frein à disque)
Autres composants des freins : voir Fig.15 « Com-
posants de freins à disque ».
Pour le frein sur jante et le frein à rétropéda-
lage : voir Fig.16 « Composants des freins sur
jantes » ou Fig.17 « Composants de freins à
rétropédalage ».
15
Pédale
