PUMP4
Slim
line2
Slimline1
Slimline3
PUMP3
Slimline4
CPU 4
CPU 3
CPU 3 DIMM 1Q
CPU 3 DIMM 2Q
CPU 3 DIMM 1P
CPU 3 DIMM 2P
CPU 3 DIMM 1N
CPU 3 DIMM 2N
CPU 3 DIMM 2R
CPU 3 DIMM 1R
CPU 3 DIMM 2S
CPU 3 DIMM 1S
CPU 3 DIMM 2T
CPU 3 DIMM 1T
CPU 4 DIMM 1W
CPU 4 DIMM 2W
CPU 4 DIMM 2U
CPU 4 DIMM 1V
CPU 4 DIMM 2V
CPU 4 DIMM 1U
CPU 4 DIMM 2X
CPU 4 DIMM 1X
CPU 4 DIMM 2Y
CPU 4 DIMM 1Y
CPU 4 DIMM 2Z
CPU 4 DIMM 1Z

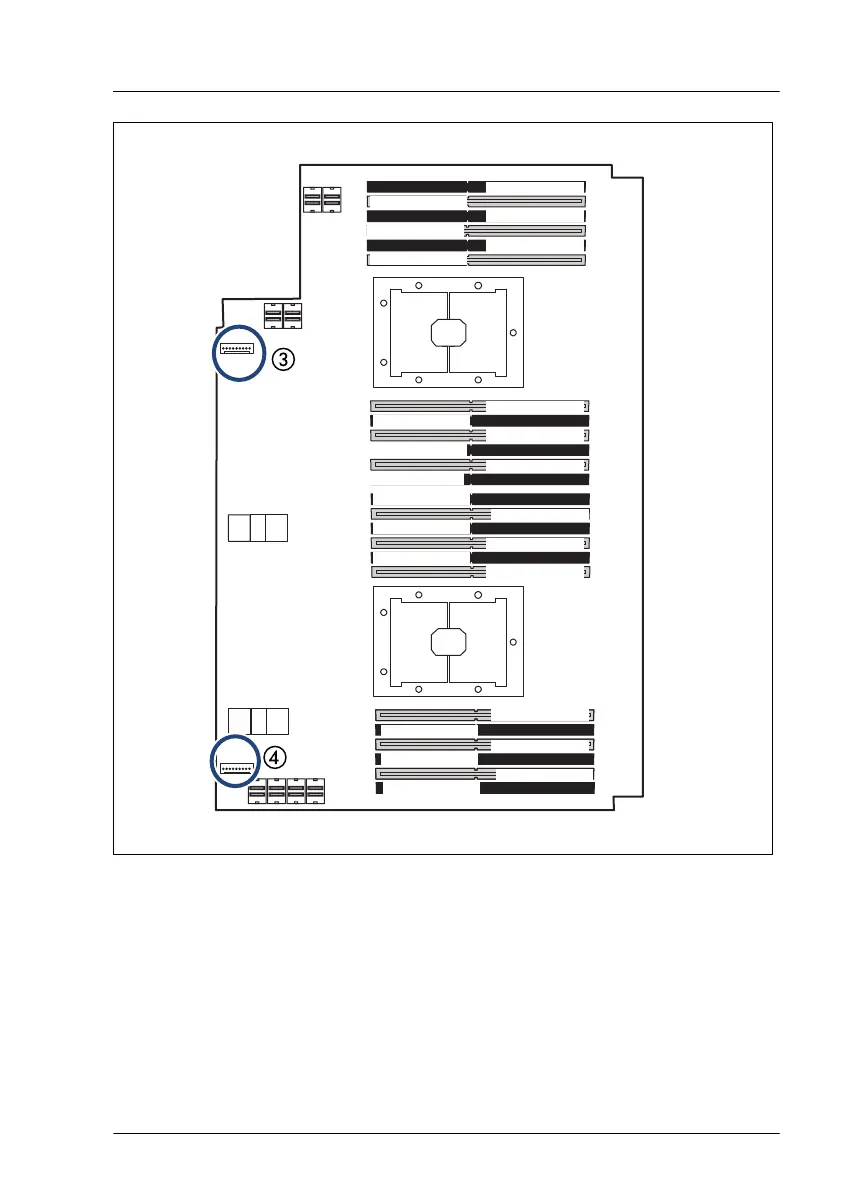

Figure 206: Location for connectors of the LC, CPUs, and DIMMs on top system board
1 Connector for control cable of pump 3 2 Connector for control cable of pump 4
Supported CPUs
–
4 Intel® Xeon® x1xx series CPUs (Platinum, Gold)
–
four CPU sockets P0 LGA 3647
–
supported CPUs up to 205
W
Liquid cooling (LC)
RX4770 M5 Upgrade and Maintenance Manual 373
