Abov MC97F60128 - SPI 2 Timing Diagram

224
MC97F60128
ABOV Semiconductor Co., Ltd.

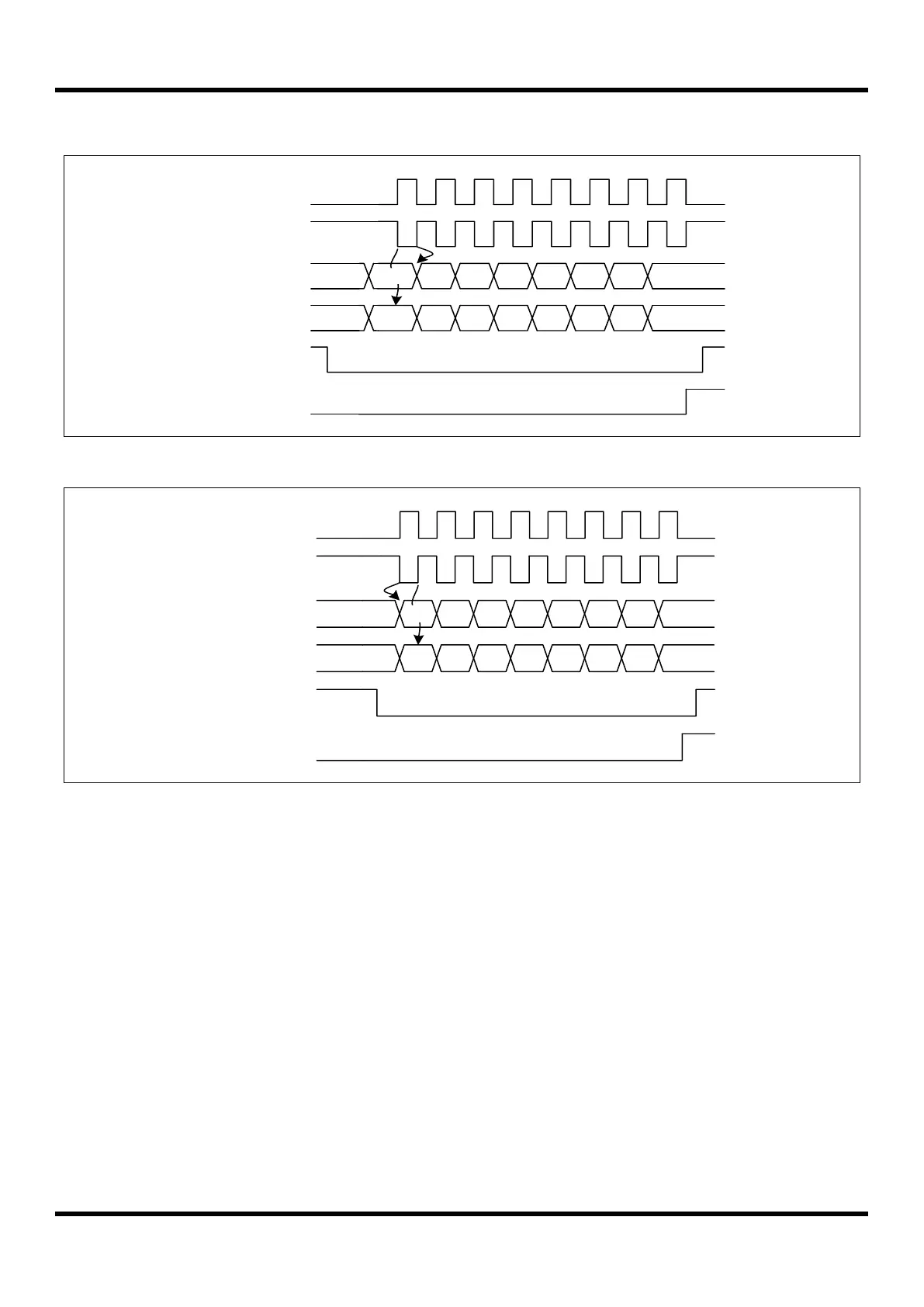

11.10.5 SPI 2 Timing Diagram
D0 D1 D2 D3 D4 D5 D6 D7
D0 D1 D2 D3 D4 D5 D6 D7
SCK2
(CPOL2 = 1)
MISO2/MOSI2
(Output)
MOSI2/MISO2
(Input)
SCK2
(CPOL2 = 0)
SS2
SPI2IFR
Figure 11.51 SPI 2 Transmit/Receive Timing Diagram at CPHA = 0
SCK2
(CPOL2 = 1)
MISO2/MOSI2
(Output)
MOSI2/MISO2
(Input)
D0 D1 D2 D3 D4 D5 D6 D7
D0 D1 D2 D3 D4 D5 D6 D7
SCK2
(CPOL2 = 0)
SS2
SPI2IFR
Figure 11.52 SPI 2 Transmit/Receive Timing Diagram at CPHA = 1
