REXROTH IndraDrive C - Page 255

Rexroth IndraDrive Accessories in the Drive System Rexroth IndraDrive 14-59
DOK-INDRV*-SYSTEM*****-PR02-EN-P

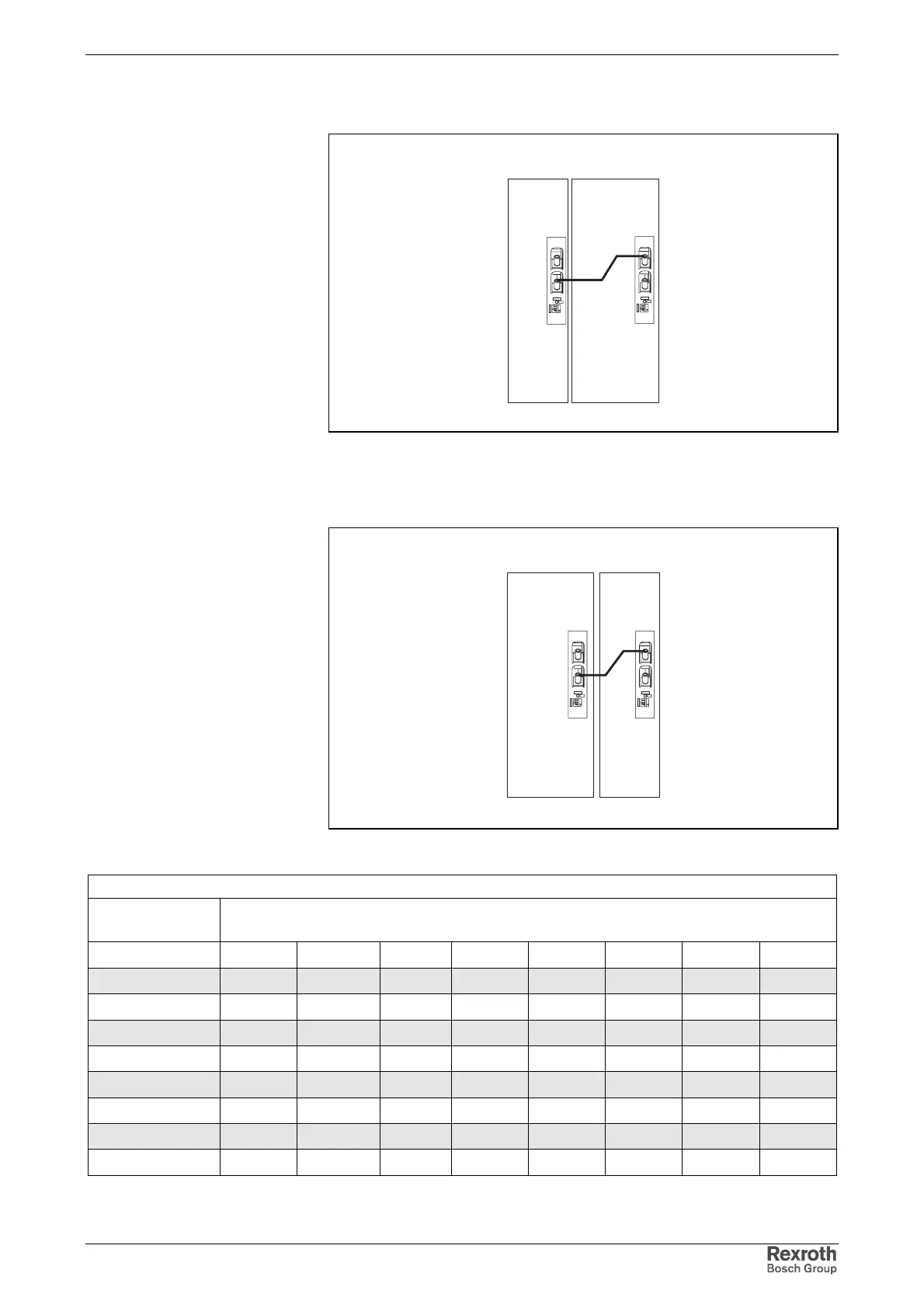

Combination of HCS03 to the Right of HMS or HMD
lwl_hcs03_hms_l
H3
ERROR
3
2
1
H3
ERROR
3
2
1
HCS03
HMS
HMD
Fig. 14-64: HCS03 to the right of HMS or HMD
Combination of HCS03 to the Left of HMS or HMD
lwl_hcs03_hms_r
H3
ERROR
3
2
1
H3
ERROR
3
2
1
HCS03
HMS
HMD
Fig. 14-65: HCS03 to the left of HMS or HMD
Required fiber optic cable length [m]
Width left
device [mm]
Width right device [mm]
50 75 100 125 150 200 225 350
50 0,15 0,25 0,25 0,25 0,30 0,50 0,50 0,50
75 0,15 0,25 0,25 0,25 0,30 0,50 0,50 0,50
100 0,15 0,25 0,25 0,25 0,30 0,50 0,50 0,50
125 0,15 0,25 0,25 0,25 0,30 0,50 0,50 0,50
150 0,15 0,25 0,25 0,25 0,30 0,50 0,50 0,50
200 0,15 0,25 0,25 0,25 0,30 0,50 0,50 0,50
225 0,15 0,25 0,25 0,25 0,30 0,50 0,50 0,50
350 0,15 0,25 0,25 0,25 0,30 0,50 0,50 0,50
Fig. 14-66: Fiber optic cable lengths
