29
FRANÇAIS
(300). Le graphique est réduit pour une meilleure vue de la courbe de tendance. Lorsque la valeur HR dépasse 150, la
valeur maximale de l’axe vercal passe automaquement à 300. En d’autres termes, la valeur de l’axe vercal 0-75-150
passera automaquement à 0-150-300 si la valeur ECG dépasse 150. Lorsque le moniteur est réinialisé ou que l’ID
paent est modié, l’axe vercal reviendra à sa valeur d’origine de 0, 75 et 150. D’autres changements de la valeur de l’axe
vercal dans un autre graphique de tendance sont similaires à celui de HR.
Le taux de respiraon, la température corporelle et d’autres graphiques de tendance sont similaires à ceux des FC et nous
ne les couvrirons pas à nouveau en détail. Veuillez noter que pour les graphiques de tendance PNI, l’axe horizontal est le
nombre de fois la mesure de la pression artérielle au lieu de l’horodatage.
La tendance graphique PNI est un peu diérente des autres tendances graphiques. Tournez le bouton pour déplacer
le curseur sur « », puis appuyez sur le bouton pour acver cet élément. Ensuite, tournez le bouton vers la
gauche ou la droite pour acher la tendance graphique de 400 autres groupes.

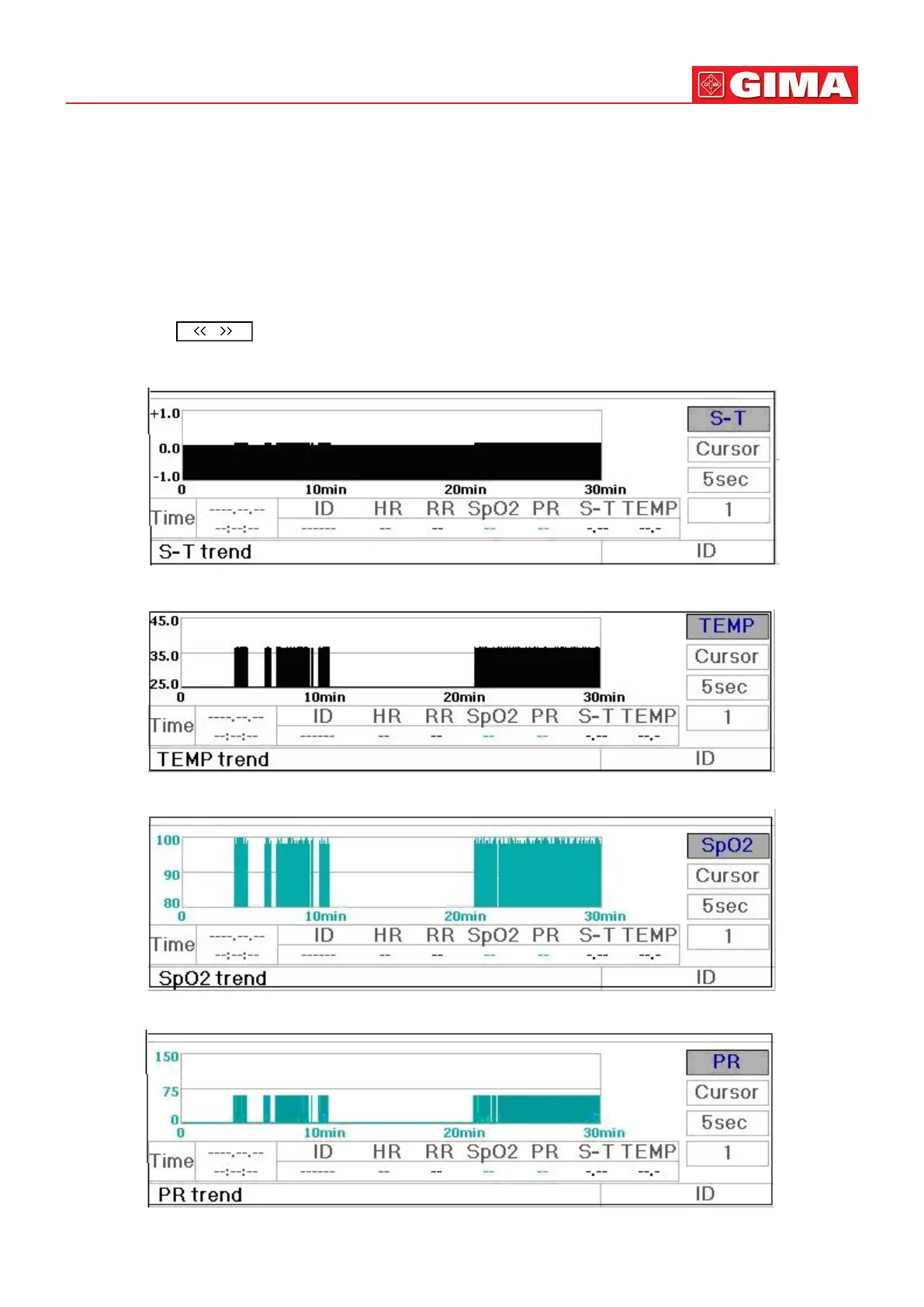

Figure 4.4 Graphique de tendance du segment S-T
Figure 4.5 Graphique de tendance de la température corporelle
Figure 4.7 Graphique de tendance SpO
2
Figure 4.8 Graphique de tendance PR
