72
FRANÇAIS
12.3 Achage écran avec formes d’onde ECG uniquement
Appuyez sur la touche DISP pour passer l’écran à l’écran de forme d’onde 7 ECG lorsque vous réglez Disp2 sur « 7 ECG »
dans l’écran de conguraon du système. Dans cet écran, l’opérateur peut visualiser 7 traces de formes d’onde ECG
simultanément pour les dérivaons I, II, III, AVR, AVL, AVF et V, comme illustré à la Figure 2.9.

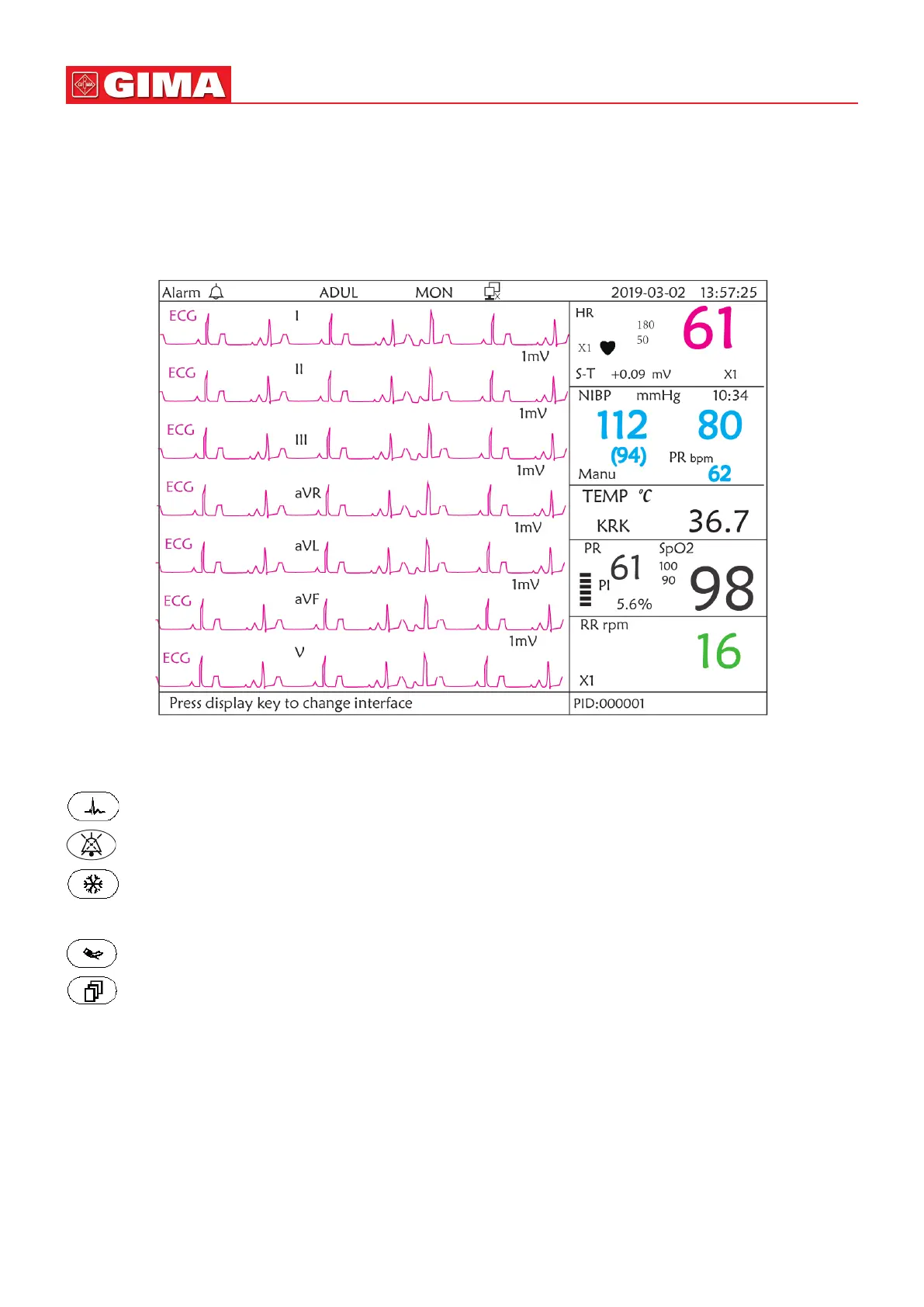

Figure 12.3 Achage de 7 traces des courbes ECG uniquement
Instrucons d’ulisaon :
Dérivaon ECG : Pas d’acon.
Alarm silence (Silence d’alarme) : appuyez dessus pour acver ou désacver la foncon de silence d’alarme.
Freeze (Figer) : appuyez dessus pour ger les 7 formes d’onde ECG. Appuyez deux fois sur cee touche
dans les 2 secondes pour verrouiller ou déverrouiller le fonconnement de tous les autres boutons
(à l’excepon de l’interrupteur d’alimentaon) sur le panneau avant.
PNI : appuyez dessus pour démarrer ou arrêter la mesure PNI.
DISP : appuyez dessus pour déplacer l’achage vers l’écran principal.
Bouton de navigaon : tournez le bouton pour régler le gain des 7 traces de formes d’onde ECG. Le gain ECG comprend
6 opons : « Auto », « X1/4 », « X1/2 », « X1 », « X2 », « X4 ».
Remarques :
1. Pour le moniteur sans foncon ECG, la vue d’achage de 7 traces de formes d’onde ECG ne sera pas disponible.
2. Lorsque les ls de dérivaon « 3 » sont choisis dans le réglage « Câble » de la conguraon ECG, la vue d’achage de
7 traces de formes d’onde ECG ne sera pas disponible.
3. Lorsque les ls de dérivaon « 3 » sont choisis dans le réglage « Câble » de la conguraon ECG, l’écran passe à la gure
ci-dessous :
