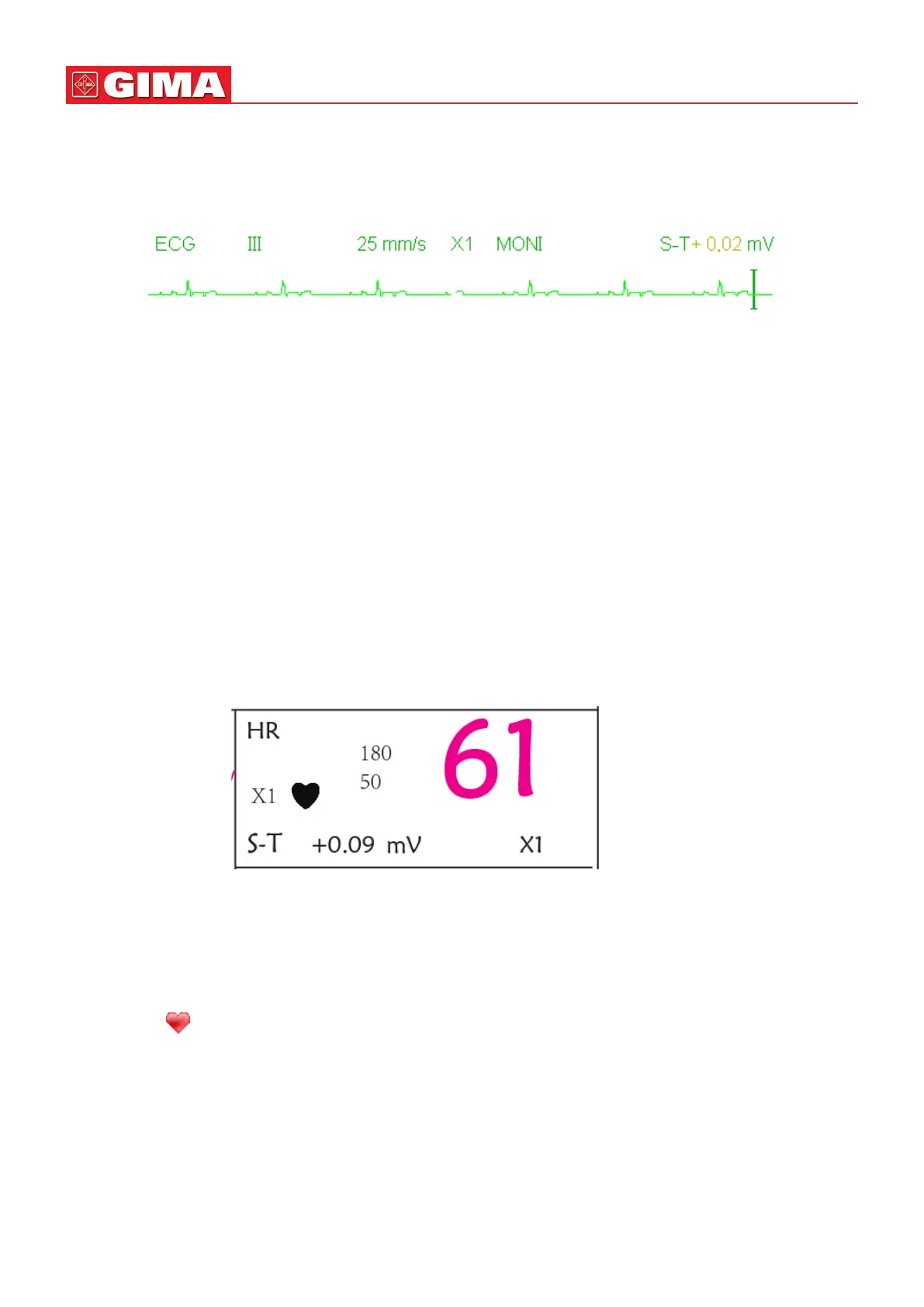

7.4 Comprendre l’écran ECG
Votre achage peut être conguré pour être légèrement diérent.
Forme d’onde ECG
 « ECG » : équee paramètre.
 I“III“ : dérivaon ECG. III signie dérivaon ECG III.
 « 25mm / s » : vitesse de balayage de la courbe ECG, l’unité est « mm/s ».
 « X1 » : gain de courbe ECG. “X1“ désigne l’échelle de forme d’onde avec gain de base. Reportez-vous à la
secon 3.1 pour plus de détails.
 « MONI » : mode de ltrage ECG. Trois types sont disponibles : diagnosc, surveillance et opéraon.
Reportez-vous à la secon 3.1 pour plus de détails.
 « S-T+0,02mV » : valeur du segment S-T, indique ici que la valeur est 0,02mV.
Panneau de fréquence cardiaque:
Figure 4.5 Panneau de fréquence cardiaque
 « HR » : fréquence cardiaque. Le 61 à droite est la fréquence cardiaque mesurée.
 « bpm » : unité de fréquence cardiaque, signie « baements par minute ».
 « » : tle symbole de baement de cœur clignote et correspond à l’onde R de la courbe ECG. La vitesse
de clignotement est idenque à la fréquence cardiaque
 « 180/50 » : réglage de la limite d’alarme haute et basse pour la fréquence cardiaque.
 « ST+0.09mv » : la valeur mesurée en mili-volts pour le niveau du segment S-T.
 « X1 » : Gain de forme d’onde ECG (amplicaon), les opons disponibles sont :
« Auto » Échelle de forme d’onde automaque.
