HellermannTyton TT4030 - Medidas del Aparato

Manual de instrucciones • Sistema de impresión por termotransferencia TT4030 • 06-2017 • 031-93478
Datos técnicos
107
GBDEFRESPTITNLDKNOSEFIPLCZHUSIROTR
12.1 Medidas del aparato
TT4030
SXM
K
SY
IP
IT
IC
1
6
2
3
4
5

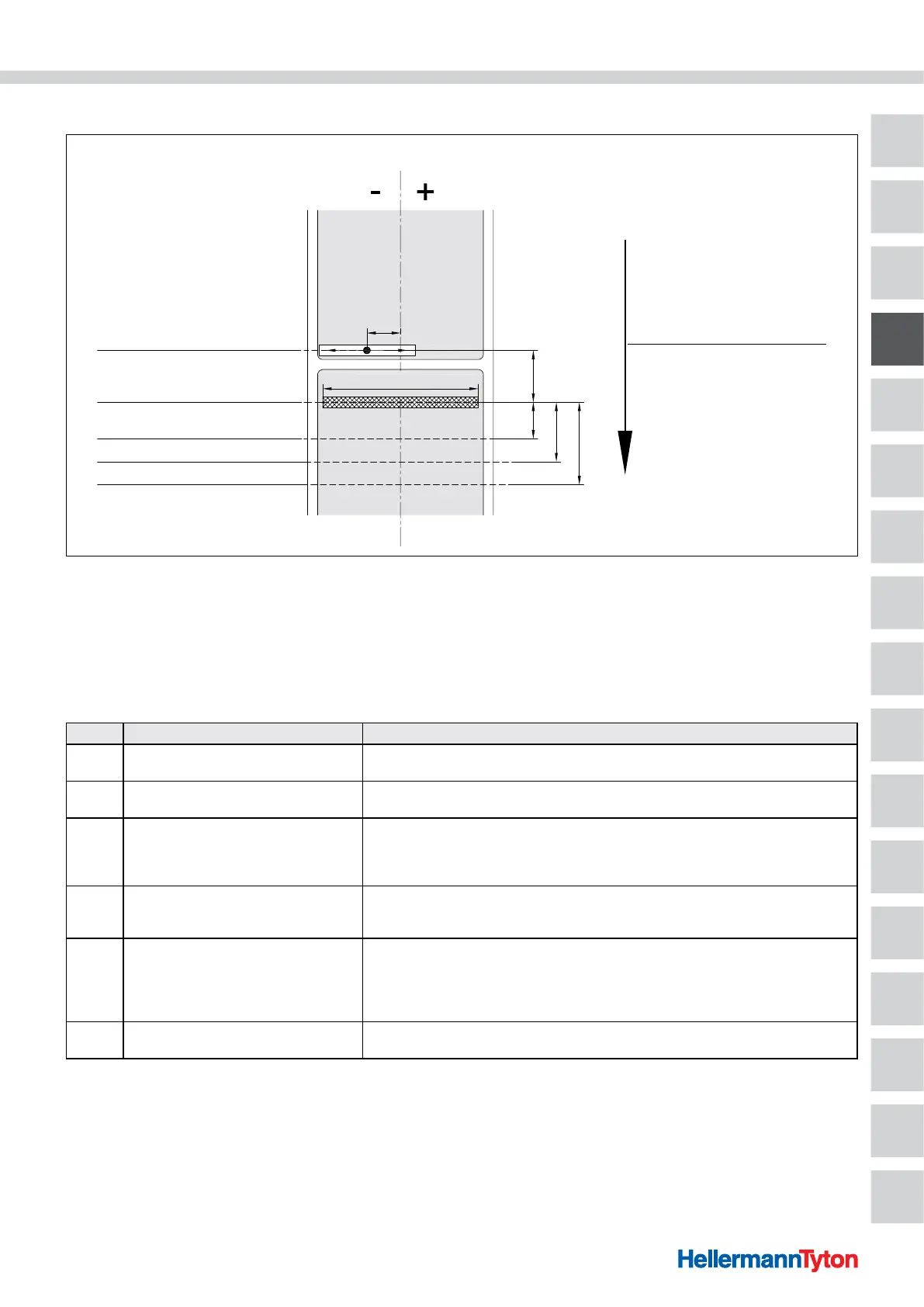

Medidas del aparato.
1 Sensor de luz transmitida y sensor de reflejo
2 Cabezal impresor
3 Borde distribuidor (solo incluido en la versión distribuidora)
4 Placa de corte de etiquetas
5 Borde de corte
6 Sentido de marcha
Medida Denominación Medidas en mm
IP
Distancia línea de impresión - Borde
distribuidor
3,5
IT
Distancia línea de impresión - Paca de corte
de etiquetas
13,5
IC
Distancia línea de impresión - Borde de corte
de cuchilla
con cuchilla de corte
con cuchilla de perforación
20,5
21,2
K
Ancho de impresión
300 dpi
600 dpi
105,6
105,6
SXM
Distancia sensor de luz transmitida y reflejo
Centro desl. papel
es decir, distancia admisible de las marcas
reflectantes
y troquelados hasta el centro del material
-55 - 0
SY
Distancia sensor de luz transmitida y reflejo
Línea de impresión
45,0
