HellermannTyton TT4030 - 4 Structure Et Fonction; Structure; Écran Tactile

Manuel d‘utilisation • Imprimante par transfert thermique TT4030 • 06-2017 • 031-93478

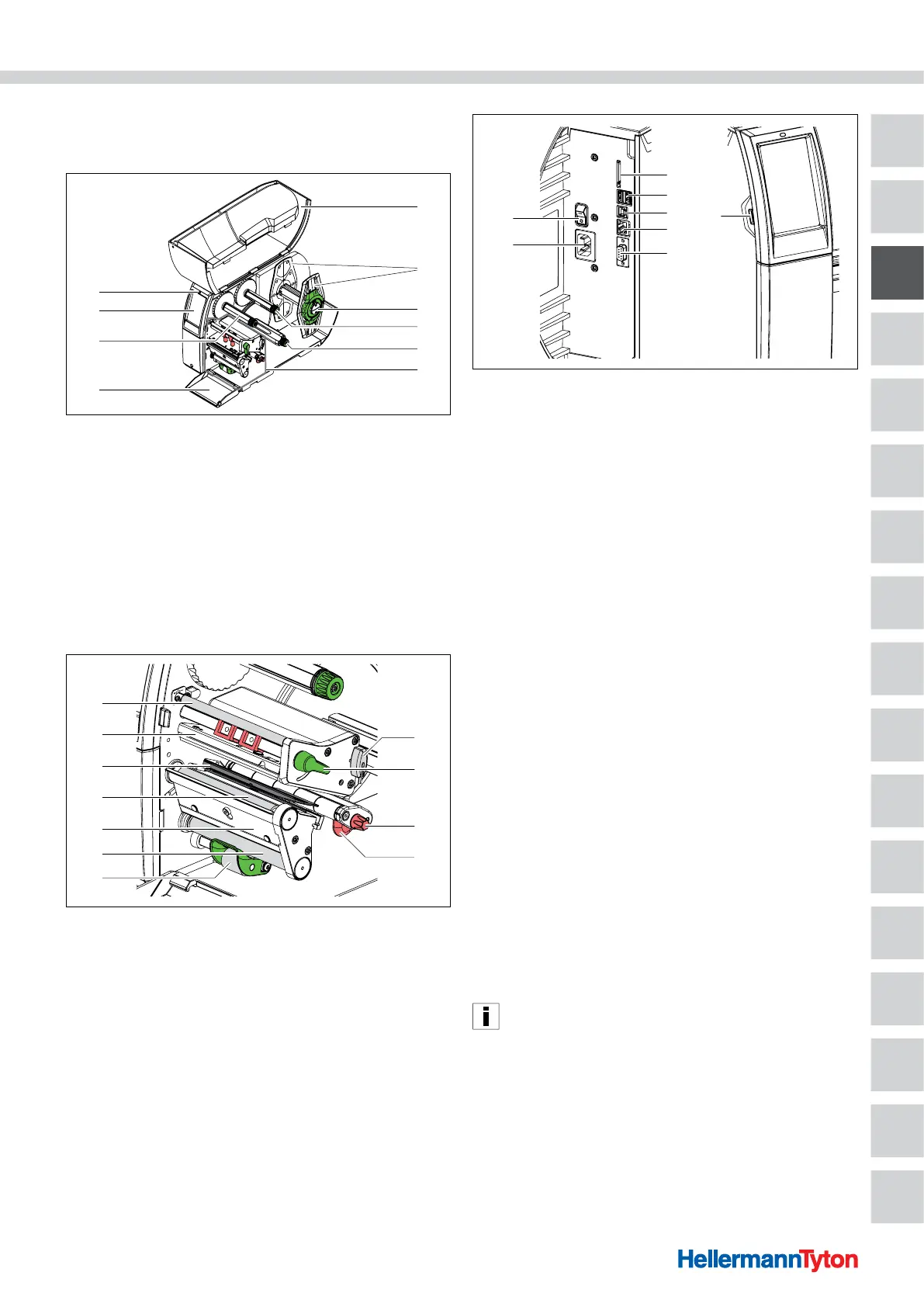

Structure et fonction
59
GBDEFRESPTITNLDKNOSEFIPLCZHUSIROTR
4 Structure et fonction
4.1 Structure
10
1
2
3
4
5
6
9
7
8
Aperçu de la machine.
1 Capot
2 Margeurs
3 Support de rouleau
4 Dérouleur ruban d'encre
5 Enrouleur interne (présent uniquement dans la version avec pré-décollement)
6 Mécanisme d'impression
7 Couvercle
8 Enrouleur ruban d'encre
9 Écran tactile
10 DEL "Appareil en marche"
21
12
13
14
11
20
19
18
17
16
15
Mécanisme d'impression.
11 Clé à six pans
12 Levier de blocage de la tête d'impression
13 Bouton de réglage du guide
14 Guide
15 Système d'impression (présent uniquement dans la version avec pré-décollement)
16 Rouleau de renvoi (présent uniquement dans la version avec pré-décollement)
17 Tôle d'arrachage
18 Rouleau d'impression
19 Barrière photoélectrique
20 Support de tête avec tête d'impression
21 Renvoi pour le ruban d'encre
22
24
25
26
27
28
29
23
Machine vue de derrière.
22 Interrupteur
23 Prise d'alimentation secteur
24 Lecteur de carte SD
25 2 ports USB maîtres pour clavier, scanner, clé USB, adaptateur
Bluetooth ou clé de service
26 Port USB-esclave Full Speed
27 Ethernet 10/100 Base-T
28 Interface RS-232
29 Port USB maître pour clavier, scanner, clé USB, adaptateur
Bluetooth ou clé de service
4.2 Écran tactile
L'écran tactile permet à l'utilisateur de commander la
machine , par exemple pour:
• interrompre, poursuivre ou annuler une tâche
d'impression,
• régler les paramètres d'impression, comme l’énergie de
chauffe de la tête d’impression, la vitesse d’impression, la
configuration des interfaces, la langue et l’heure,
• commander le fonctionnement autonome avec support
de stockage,
• exécuter la mise à jour du firmware.
Æ Notice de configuration
Plusieurs fonctions et réglages peuvent également être
réalisés via des commandes propres à l’imprimante avec
des applications de logiciel ou par une programmation
directe avec un ordinateur.
Æ Notice de programmation
Il est avantageux d’effectuer des adaptations aux différentes
tâches d’impression dans le logiciel.
