HellermannTyton TT4030 - Lävistysten Mitta

Käyttöohje • Lämpösiirtotulostin TT4030 • 06-2017 • 031-93478
Tekniset tiedot
294

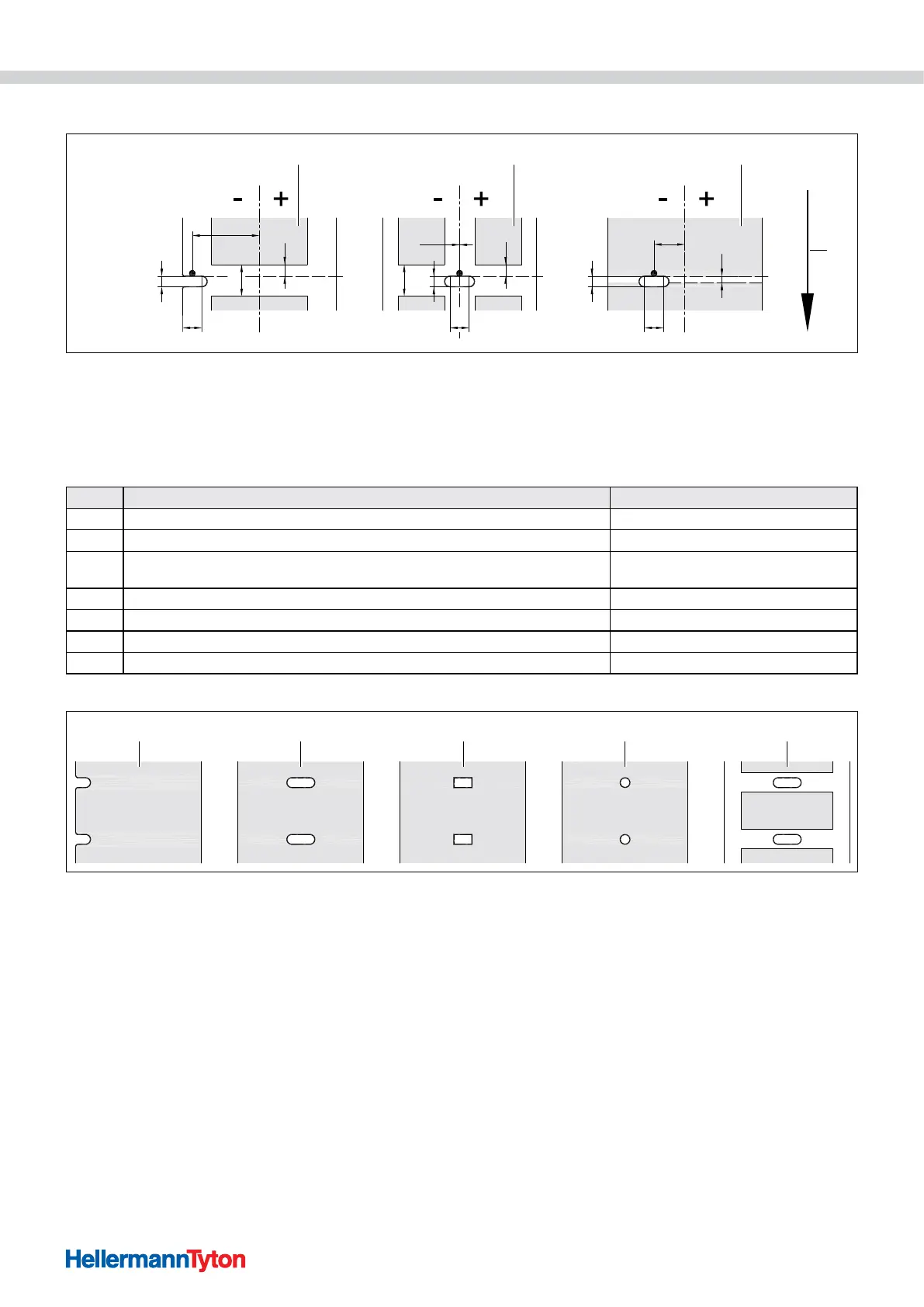

12.4 Lävistysten mitta
NN
N
YYY
PPP
TT4030
XM
XM XM
AZ
ZZ
AA
1 1 2
3
Lävistysten mitta.
1 Materiaalit lävistyksillä
2 Jatkuva materiaali lävistyksillä
3 Kulkusuunta
Reunan lävistys: pohjamateriaalin vähimmäispaksuus 0,06 mm
Mitta Nimike Mitat mm
A Materiaalin etäisyys > 2
AZ Tulostusalueen etäisyys > 2
N
Lävistyksen leveys
reunalävistyksellä
> 5
> 8
P Lävistyksen korkeus 2 - 10
XM Lävistyksen ja paperinkulun keskikohdan välinen etäisyys -53 - ±0
Y anturin määrittämästä materiaalin alkukohdasta läpivalaisutunnistuksella Lävistyksen takareuna
Z Määritetyn materiaalin alkukohdan ja todellisen materiaalin alkukohdan välinen etäisyys 0 .... A - P
1 2 3 4 5
Lävistysten esimerkit.
1 Reunalävistys
2 Pitkäreikälävistys
3 Suorakulmalävistys
4 Ympyrälävistys (ei suositella!)
5 Materiaalien välinen lävistys (ei suositella!)
