8 Desenrollar los materiales de consumo.
Para el modo distribución o enrollamiento: aprox. 60 cm
Para modo de desgarre: aprox. 40 cm
; El rollo de material está posicionado sobre el portarrollos.
6.1.2 Colocar el material en el cabezal impresor
1
4
2
3
5

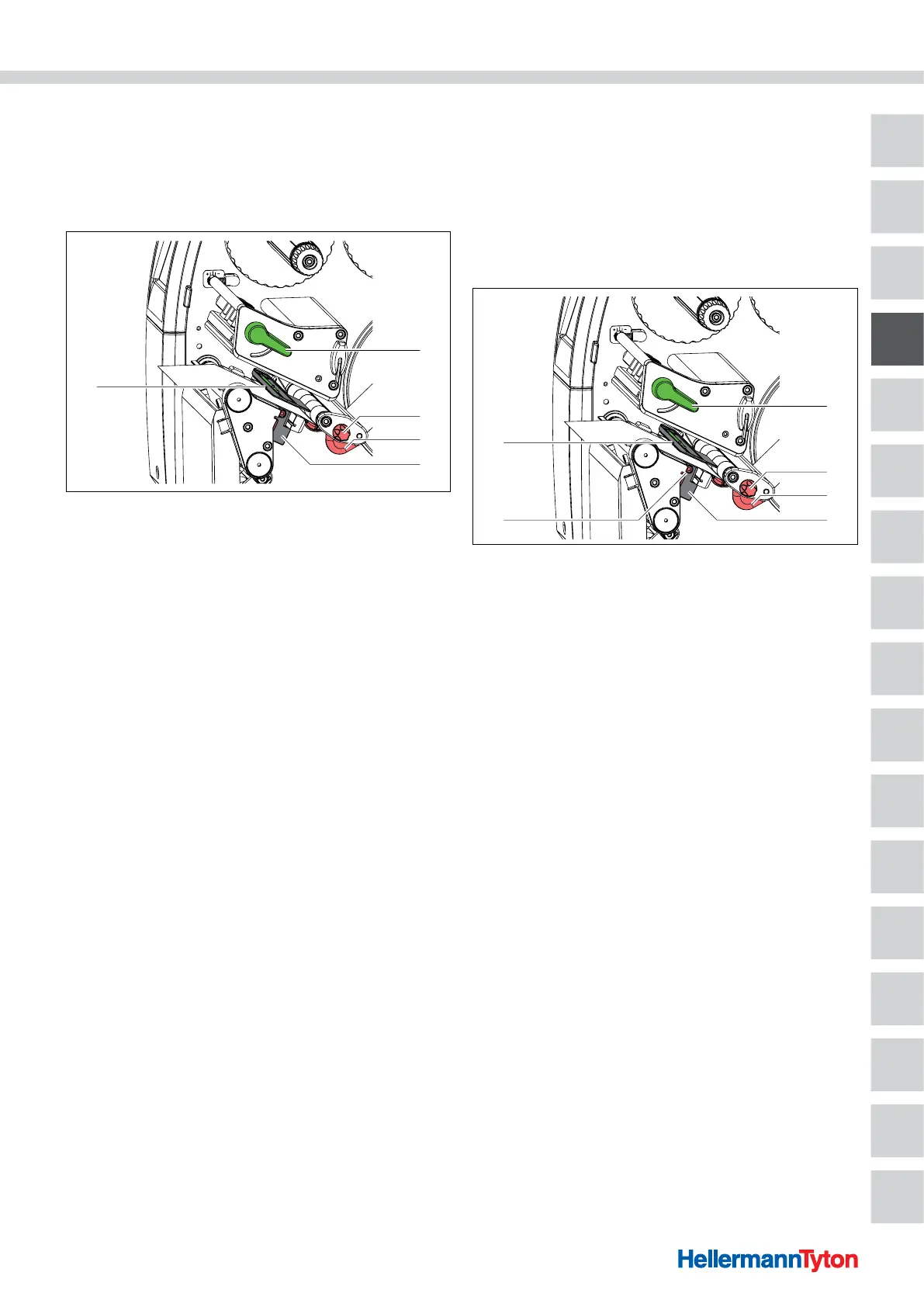

Colocar el material en el cabezal impresor.
1 Palanca para el bloqueo del cabezal impresor
2 Botón moleteado
3 Marginador
4 Barrera fotoeléctrica
5 Sensor
1 Girar la palanca en sentido antihorario para elevar el
cabezal impresor.
2 Ajustar el marginador mediante el botón moleteado de
forma que el material encaje entre ambos maginadores.
3 Colocar tiras de material de consumo por encima del
enrollador interno hacia la unidad de impresión.
4 Guiar las tiras de material de consumo a través de la
barrera fotoeléctrica de modo que la tira salga de la
unidad de impresión entre el cabezal impresor y el rodillo
de arrastre.
; El material está colocado en el cabezal impresor.
6.1.3 Ajustar la barrera fotoeléctrica
La barrera fotoeléctrica puede desplazarse para la
adaptación al material transversal respecto al sentido de
marcha del papel. Si se mira a través de la unidad de
impresión, el sensor de la barrera fotoeléctrica se ve
desde adelante y está identificado con una marca en el
soporte de la barrera fotoeléctrica. Si el aparato está
encendido, en la posición del sensor se ilumina además
un LED amarillo.
1
4
2
3
6
5
Ajustar la barrera fotoeléctrica.
1 Palanca para el bloqueo del cabezal impresor
2 Botón moleteado
3 Marginador
4 Barrera fotoeléctrica
5 Tornillo
6 Sensor
1 Soltar el tornillo.
2 Posicionar la barrera fotoeléctrica con el mango de tal
forma que el sensor pueda registrar el espacio o una
marca de reflejo o perforación.
- o, si los materiales difieren de
la forma rectangular, -
3 Orientar la barrera con el mango en el sentido de
deslizamiento del papel del borde delantero del material.
4 Apretar el tornillo.
; La barrera fotoeléctrica está ajustada.
Sólo para el funcionamiento en el modo de desgarre:
1 Girar la palanca en sentido horario para bloquear el
cabezal impresor.
; El rollo de material está colocado para el servicio en
modo de desgarre.
