12.1 Apparatets mål
TT4030
SXM
K
SY
IP
IT
IC
1
6
2
3
4
5

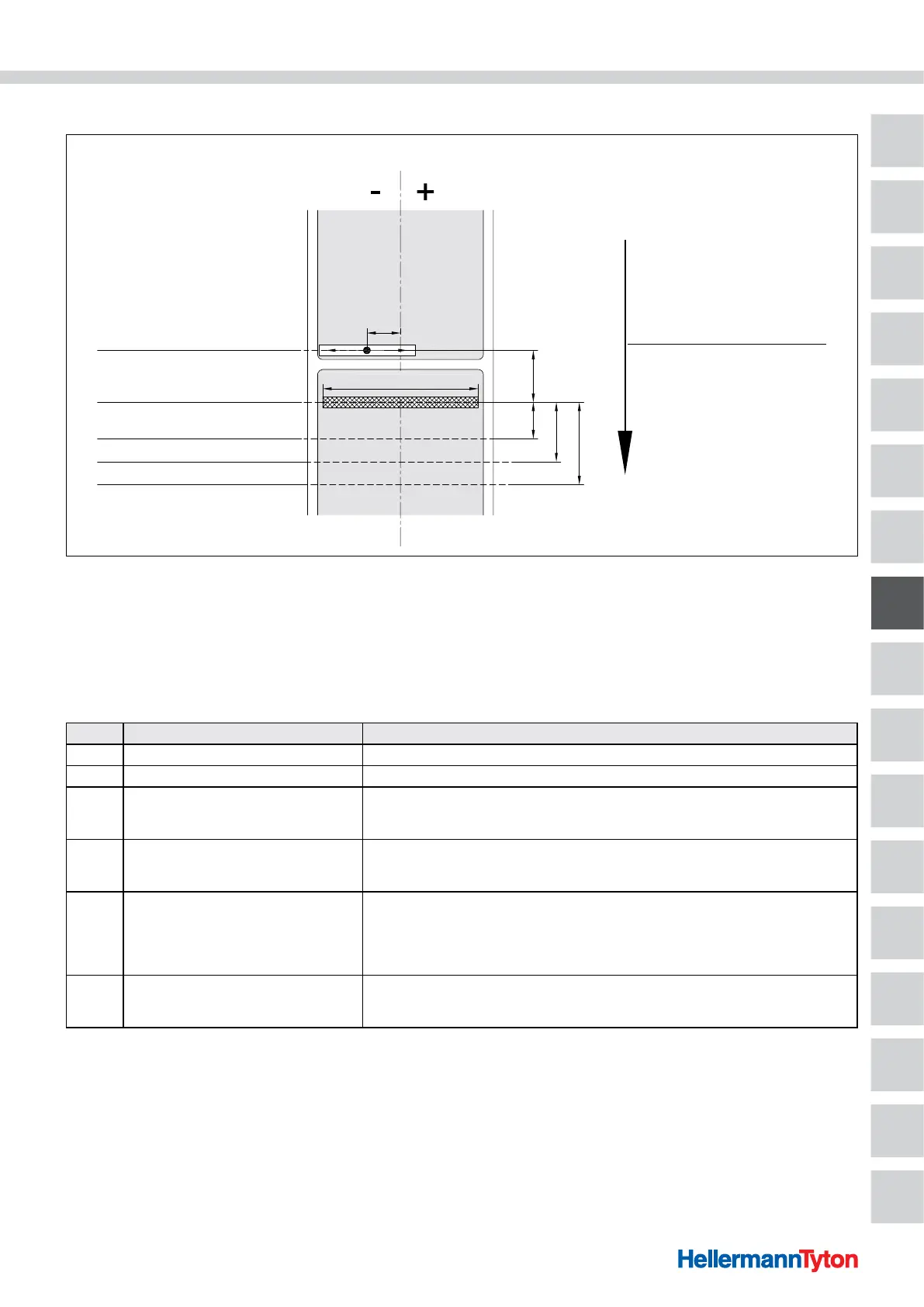

Apparatets mål.
1 Gennemlysningssensor og reflekssensor
2 Trykhoved
3 Doseringskant (kun i doseringsudgaven)
4 Afrivningskant
5 Skærekant
6 Løberetning
Mål Betegnelse Mål i mm
IP Afstand tryklinje-doseringskant 3,5
IT Afstand tryklinje-afrivningskant 13,5
IC
Afstand tryklinje-skærekantens kniv
med skærekniv
med perforationskniv
20,5
21,2
K
Trykbredde
300 dpi
600 dpi
105,6
105,6
SXM
Afstand gennemlysningssensor og
reflekssensor-
midten af papirløbet
dvs. tilladt afstand fra refleksmærker
og stansninger til midten af materialet
-55 - 0
SY
Afstand gennemlysningssensor og
reflekssensor-
tryklinje
45,0
