HellermannTyton TT4030 - Maße für Reflexmarken

Betriebsanleitung • Thermotransferdrucker TT4030 • 06-2017 • 031-93478
Technische Daten
51
GBDEFRESPTITNLDKNOSEFIPLCZHUSIROTR
12.3 Maße für Reflexmarken
MM
L
XM
AZ
L
TT4030
Z
A
XM
1 3
4
2

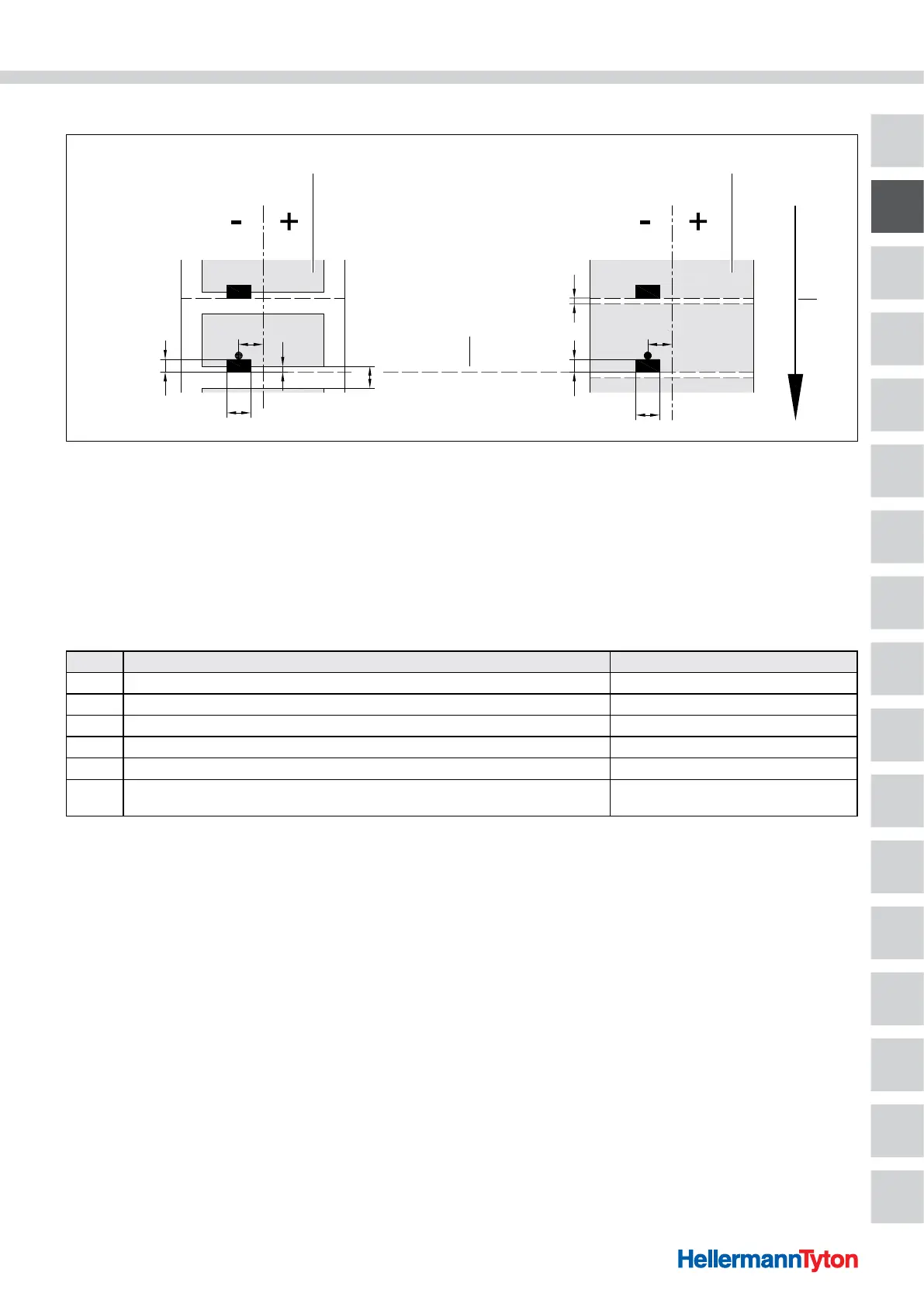

Maße für Reflexmarken.
1 Materialien mit Reflexmarken
2 Virtueller Materialanfang/ Reflexmarke
3 Endlosmaterial mit Reflexmarken
4 Laufrichtung
Reflexmarken müssen sich auf der Rückseite des Materials befinden. Auf Anfrage wird eine Lichtschranke für
Reflexmarken auf der Vorderseite geliefert.
Angaben gelten für schwarze Marken. Farbige Marken werden eventuell nicht erkannt. Hier müssen Vorabtests
durchgeführt werden.
Maß Benennung Maße in mm
A Materialabstand > 2
AZ Druckzonenabstand > 2
L Breite der Reflexmarke > 5
M Höhe der Reflexmarke 3 - 10
XM Abstand Marke - Mitte Papierlauf -55 - ±0
Z Abstand virtueller Materialanfang - tatsächlicher Materialanfang
0 bis A /
empfohlen: 0
