12.1 Afmetingen apparaat
TT4030
SXM
K
SY
IP
IT
IC
1
6
2
3
4
5

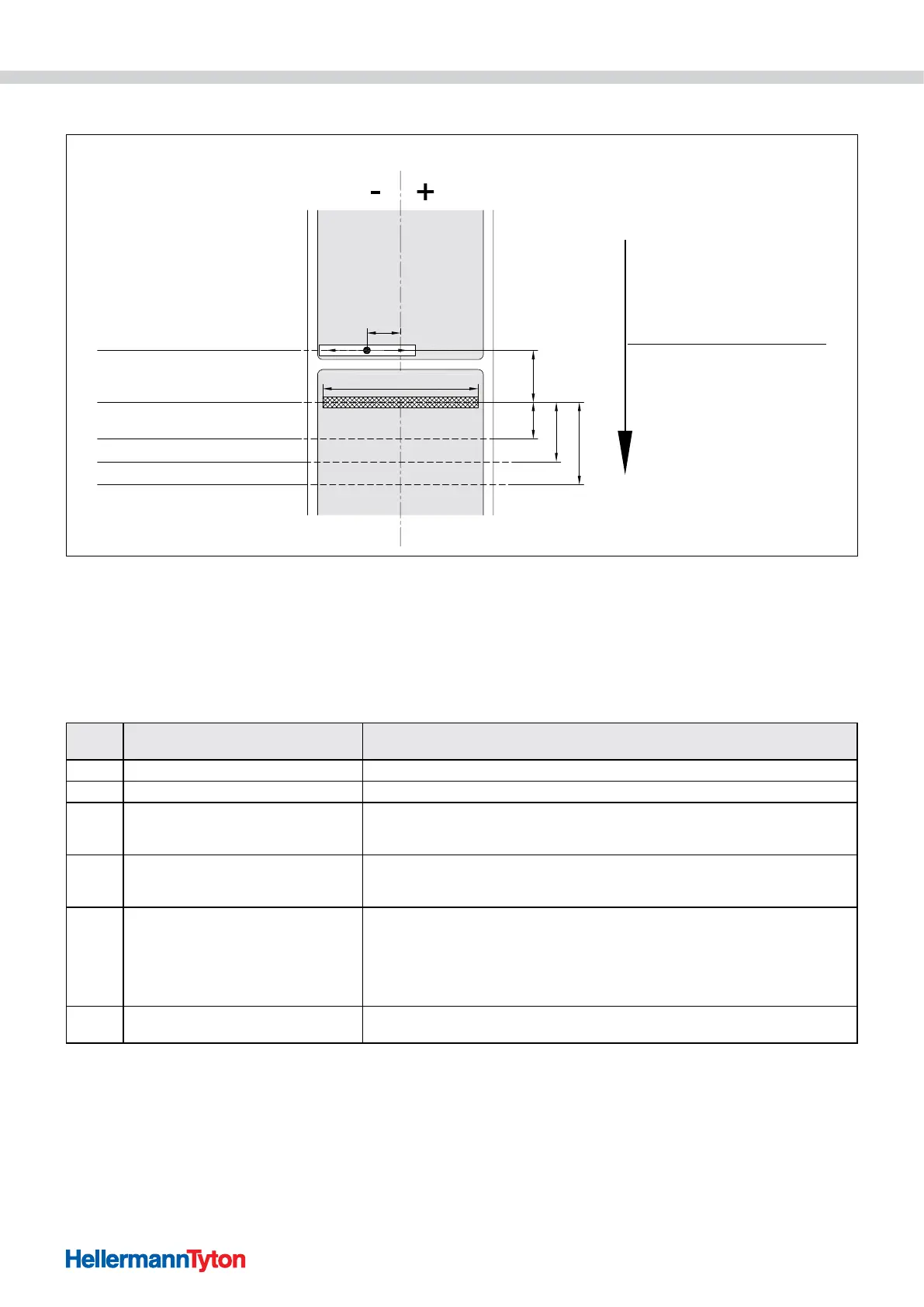

Afmetingen apparaat.
1 Doorlichtsensor en reflectiesensor
2 Printkop
3 Dispenserrand (alleen meegeleverd bij dispenserversie)
4 Afscheurrand
5 Snijrand
6 Looprichting
Afme-
ting
Benaming Afmetingen in mm
IP Afstand printregel - dispenserrand 3,5
IT Afstand printregel - afscheurrand 13,5
IC
Afstand printregel - snijrand mes
met snijmes
met perforatiemes
20,5
21,2
K
Printbreedte
300 dpi
600 dpi
105,6
105,6
SXM
Afstand doorlicht- en reflectiesensor -
Midden papierloop
d.w.z. toegelaten afstand van
reflectiemarkeringen
en stansen ten opzichte van het midden van
het materiaal
-55 - 0
SY
Afstand doorlicht- en reflectiesensor -
Printregel
45,0
