HellermannTyton TT4030 - Fejnyomó-Rendszer Beállítása; Adagoló- Vagy Leszakítóperem Le- És Felszerelése

Használati útmutató • Hőtranszfer-nyomtató TT4030 • 06-2017 • 031-93478
Kezelés
362
6.3 Fejnyomó-rendszer beállítása
A nyomtatófejet két tolórúd nyomja fel. A két tolórúd
helyzetét a használt anyag szélességének megfelelően
kell beállítani, annak érdekében, hogy
• az anyag teljes szélességében egyenletes nyomtatási
minőséget érjen el,
• a festékszalag futása során ne alakuljanak ki ráncok,
• a nyomóhenger és a nyomtatófej idő előtt ne kopjon el.
1
2
3

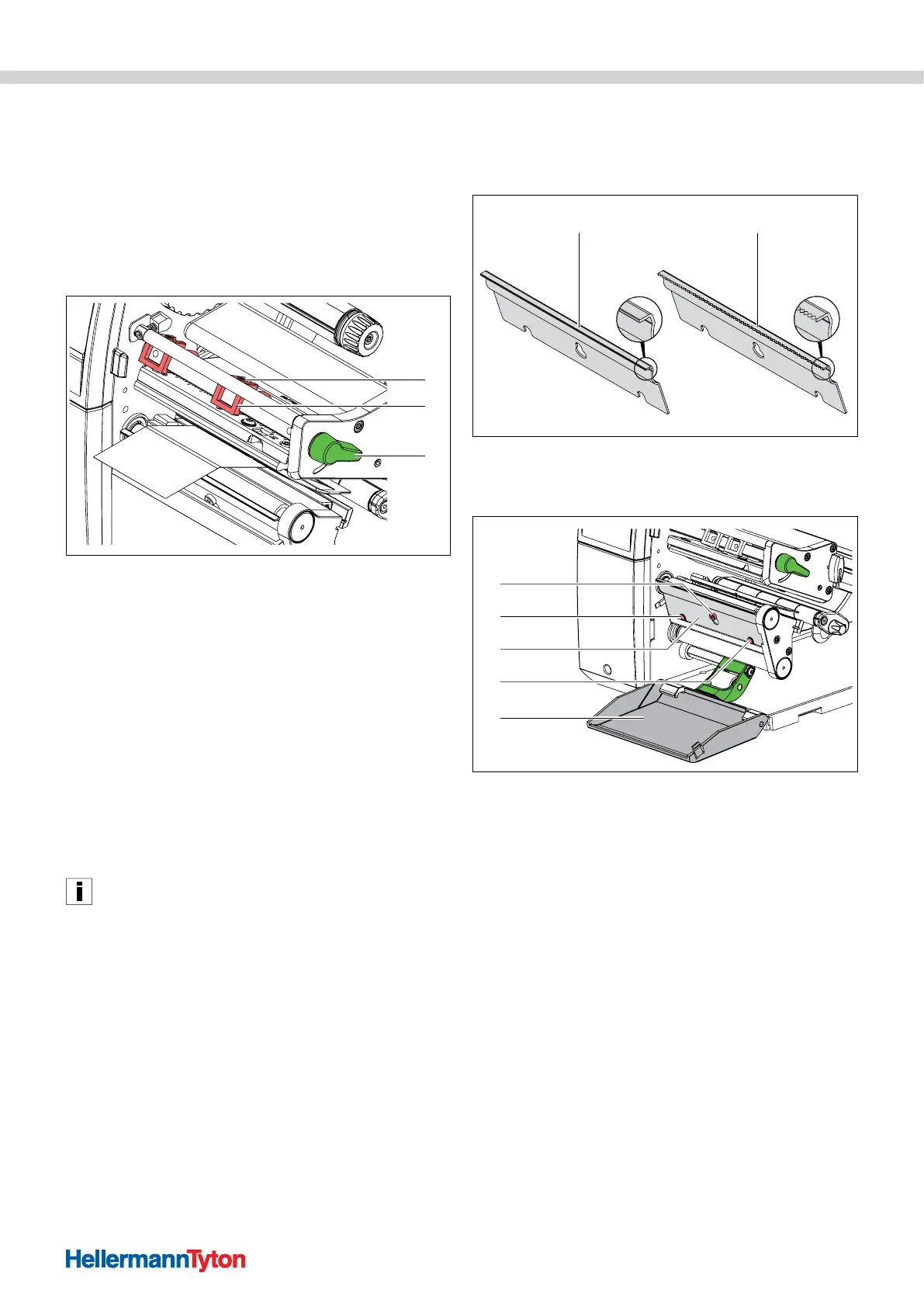

Fejnyomó-rendszer beállítása.
1 Menetes csap
2 Tolórúd
3 A nyomtatófej-reteszelés karja
1 Imbuszkulccsal oldja ki a két tolórúd mindkét menetes
csapját, és a két tolórudat állítsa be az anyag
szélességére.
2 Az emelőkart forgassa el az óramutató járásával
egyezően ás reteszelje nyomógombbal.
3 Húzza meg a menetes csapokat.
4 A nyomtatófejet két tolórúd nyomja, amelyek
alaphelyzetben a nyomtató-sarokelem közepén
helyezkednek el.
; A fejnyomó-rendszert beállította.
Ez a beállítás minden alkalmazás során megtartható.
6.4 Adagoló- vagy leszakítóperem le- és felszerelése
A készülék más üzemmódra történő átszereléséhez adott
esetben fel kell szerelni az adagolóperemet vagy a
leszakító-peremet.
1 2
Adagolóperem vagy leszakítóperem.
1 Adagolóperem (csak az adagoló-változat tartalmazza)
2 Leszakítóperem
4
2
3
2
1
Adagoló- vagy leszakítóperem le- és felszerelése.
1 Csavar
2 Csap
3 Lemez
4 Burkolat
1 Lemez leszerelése.
f Burkolat nyitása.
f Több fordulattal oldja ki a csavart.
f Tolja felfelé a lemezt.
f Vegye le a lemezt.
; A lemez leszerelve.
2 Lemez felszerelése.
f A lemezt helyezze fel a csavarra.
f Tolja lefelé a lemezt, a csapok mögé.
f Húzza meg a csavarokat.
; A lemez felszerelve.
