Felépítés és működés
354
4 Felépítés és működés
4.1 Felépítés
10
1
2
3
4
5
6
9
7
8

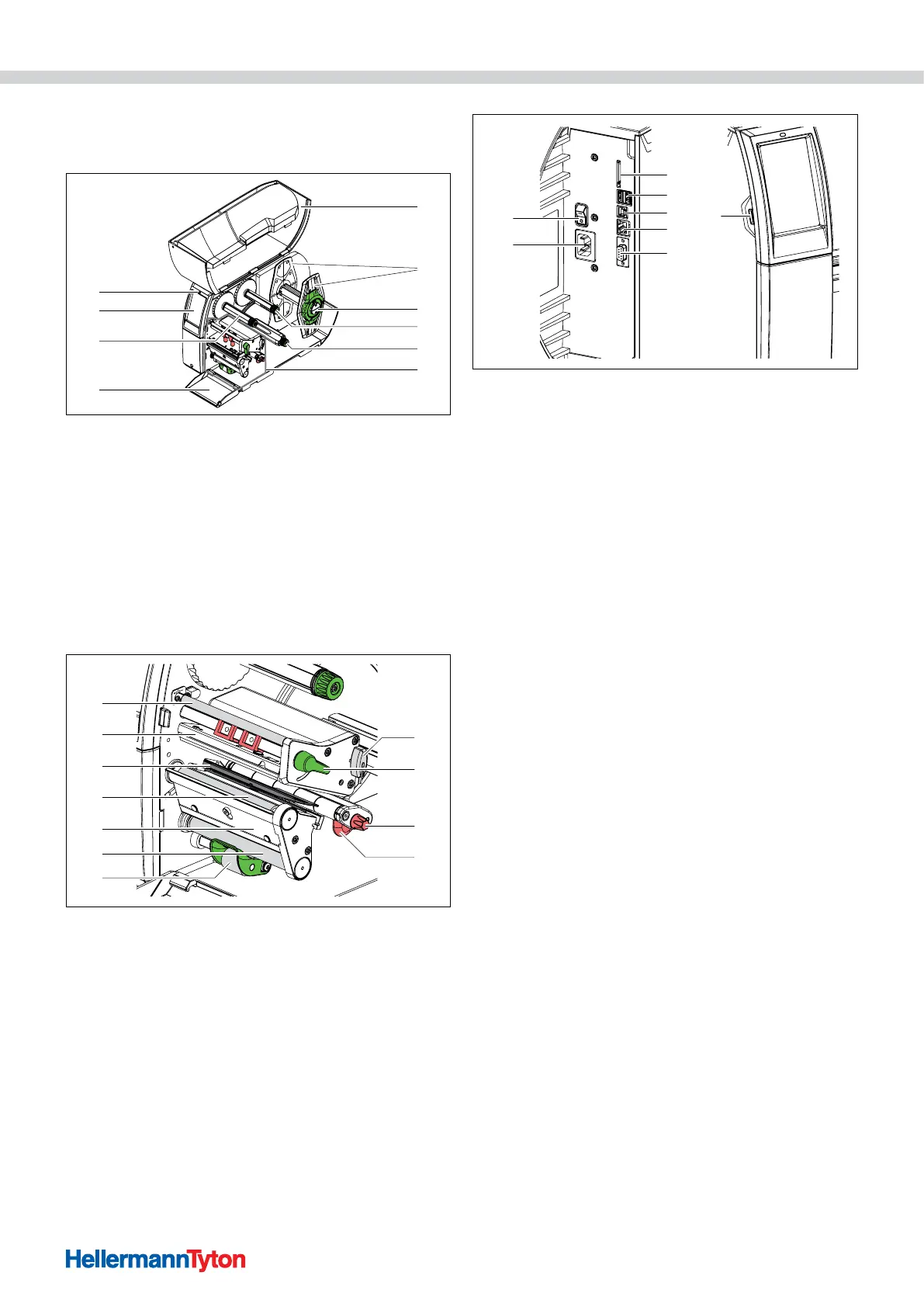

A készülék áttekintése.
1 Fedél
2 Szegélyszabályozó
3 Tekercstartó
4 Festékszalag-letekercselő
5 Belső csévélő (csak az adagoló-változat tartalmazza)
6 Nyomtatási mechanika
7 Burkolat
8 Festékszalag-feltekercselő
9 Érintőképernyős kijelző
10 „Készülék bekapcsolva“ LED
21
12
13
14
11
20
19
18
17
16
15
Nyomtatási mechanika.
11 Imbuszkulcs
12 A nyomtatófej-reteszelés karja
13 A vezető szabályozógombja
14 Vezető
15 Rányomó rendszer (csak az adagoló-változat tartalmazza)
16 Terelőhenger (csak az adagoló-változat tartalmazza)
17 Leszakítóperem
18 Nyomóhenger
19 Fénykapu
20 Fej sarokeleme a nyomtatófejjel
21 A festékszalag terelője
22
24
25
26
27
28
29
23
A készülék hátulnézete.
22 Hálózati kapcsoló
23 Hálózati csatlakozóaljzat
24 SD-kártya aljzata
25 2x USB-master interfész a billentyűzethez, a szkennerhez, pendrive-hez, bluetooth
adapterhez vagy a szervizkulcshoz
26 USB-Full-Speed-Slave interfész
27 Ethernet 10/100 Base-T
28 RS-232 interfész
29 USB-Master interfész a billentyűzethez, a szkennerhez, pendrive-hez, bluetooth-
adapterhez vagy a szervizkulcshoz
