Kurulum ve İşlevi
434
4 Kurulum ve İşlevi
4.1 Yapı
10
1
2
3
4
5
6
9
7
8

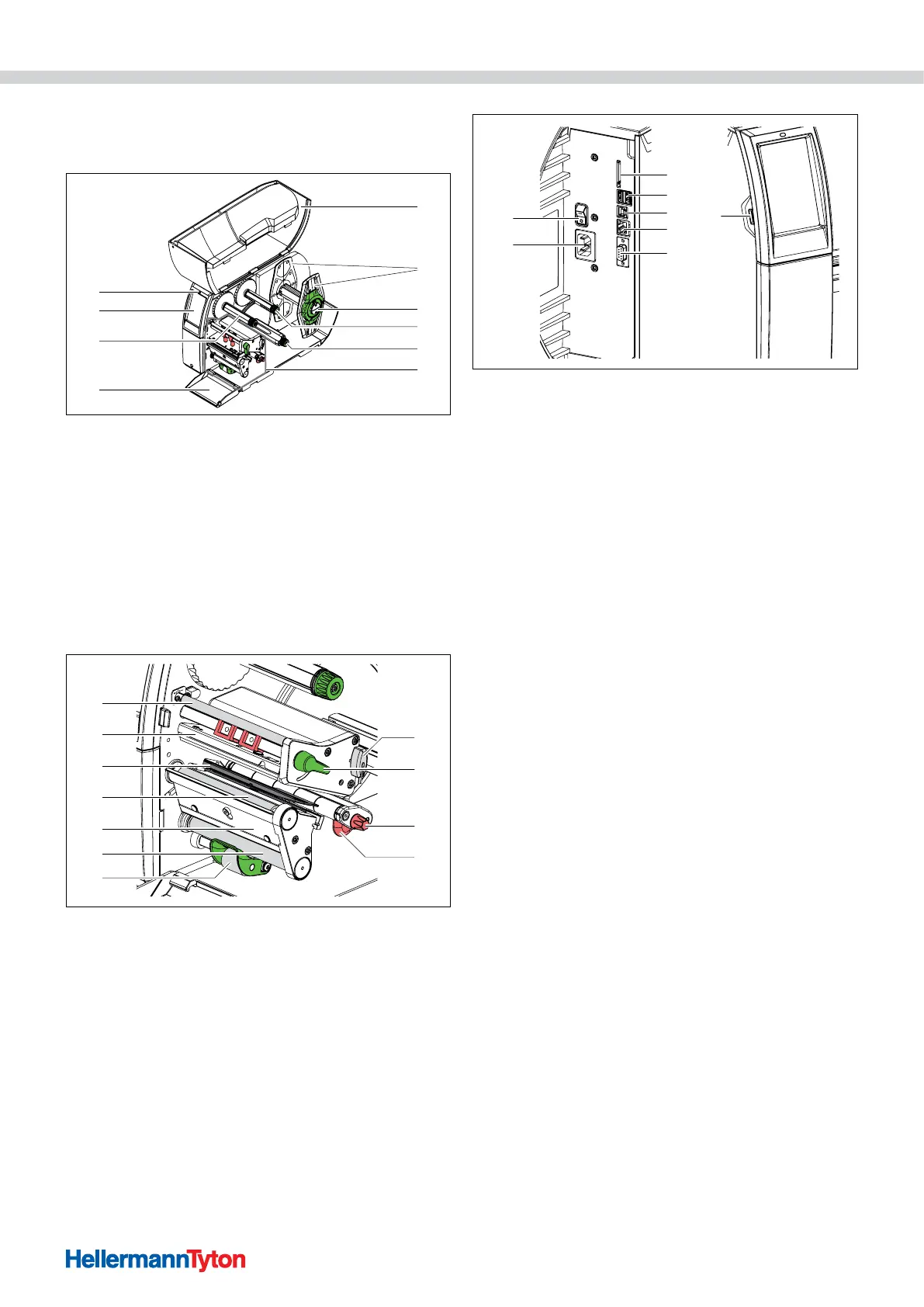

Cihaza genel bakış.
1 Kapak
2 Kenar boşluk ayarı
3 Rulo tutucu
4 Renkli bant çözücü
5 Dahili sarıcı (sadece besleme versiyonunda mevcut)
6 Baskı mekanizması
7 Kapak
8 Renkli bant sarıcı
9 Dokunmatik ekran
10 "Cihaz açık" LED'i
21
12
13
14
11
20
19
18
17
16
15
Baskı mekanizması.
11 Altı köşeli anahtar
12 Yazıcı kafası kilitleme kolu
13 Kılavuz için ayar düğmesi
14 Kılavuz
15 Bastırma sistemi (sadece besleme versiyonunda mevcut)
16 Yönlendirme silindiri (sadece besleme versiyonunda mevcut)
17 Yırtma kenarı
18 Yazdırma silindiri
19 Fotosel
20 Yazıcı kafası ve köşebent
21 Renkli bant için yönlendirme
22
24
25
26
27
28
29
23
Cihazın arkası.
22 Güç şalteri
23 Güç bağlantı soketi
24 SD kart yuvası
25 2x USB Master arabirimi; klavye, tarayıcı, USB bellek, Bluetooth
adaptörü veya servis anahtarı için
26 USB-Full-Speed-Slave arabirimi
27 Ethernet 10/100 Base-T
28 RS-232 arabirimi
29 USB Master arabirimi; klavye, tarayıcı, USB bellek, Bluetooth adaptörü
veya servis anahtarı için
