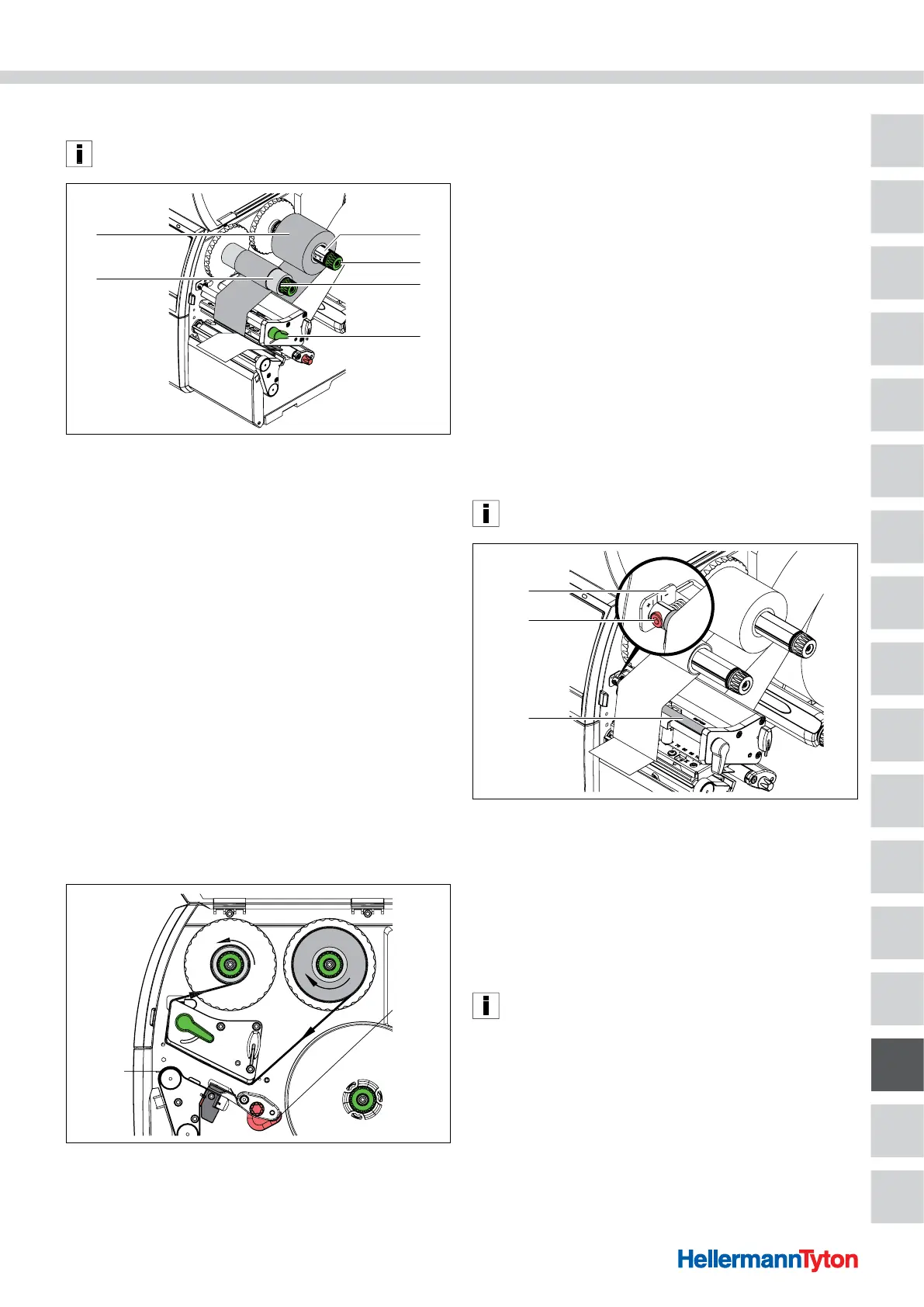

6.5 Vstavljanje traku
Pri neposrednem termičnem tiskanju ne vlagajte barvnega
traku. Če je barvni trak že vložen, ga odstranite.
1
2
3
4
5
6
Vstavite barvni trak.
1 Odvijalnik barvnega traka
2 Vrtljivi gumb
3 Navijalnik barvnega traka
4 Vzvod za zapahnitev tiskalne glave
5 Jedro barvnega traka
6 Zvitek barvnega traka
1 Očistite tiskalno glavo.
2 Zavrtite vzvod v smeri nasproti vrtenju urnega kazalca, da
privzdignete tiskalno glavo.
3 Zvitek traka z barvno prevleko spodaj nataknite na
odvijalnik traka.
4 Zvitek barvnega traka centrirajte na odvijalniku traka.
5 Primite zvitek barvnega traka.
6 Vrtljivi gumb na odvijalniku traka zavrtite v smeri nasproti
vrtenju urnega kazalca, da pritrdite zvitek traka.
7 Vstavite primerno jedro barvnega traka v navijalnik traka
ter ga pritrdite na enak način.
8 Zvitek barvnega traka speljite skozi tiskalni mehanizem.
Tek barvnega traka.
9 Začetek barvnega traka pritrdite z lepilnim trakom na
jedro traka.
f Ob tem upoštevajte smer vrtenja navijalnika traka v smeri
nasproti vrtenju urnega kazalca.
; Začetek barvnega traka je pritrjen na jedro traka.
10 Navijalnik traka zavrtite v smeri nasproti vrtenju urnega
kazalca za gladek tek traku.
11 Zavrtite vzvod v smeri vrtenja urnega kazalca, da
zaklenete tiskalno glavo.
; Barvni trak je vstavljen.
6.6 Nastavitev teka barvnega traka
Gubanje med tekom traka lahko povzroči napake v
potisku. Da se izognete gubanju, lahko nastavite
preusmeritev traku.
Napačna nastavitev pritisnega sistema glave lahko prav
tako povzroči gubanje med tekom traku.
Æ Poglavje 6.3
Nastavitev lahko najbolje opravite med tiskanjem.
3
2
1
Nastavitev teka barvnega traka.
1 Lestvica
2 Vijak
3 Preusmeritev traku
1 Preberite in si po potrebi zabeležite trenutno nastavitev
na lestvici.
2 Z imbus ključem vrtite vijak in opazujte vedenje barvnega
traka.
V smeri + napenjate notranji rob traku. V smeri - napenjate
zunanji rob traku.
; Tek barvnega traka je nastavljen.
