Upravljanje
388

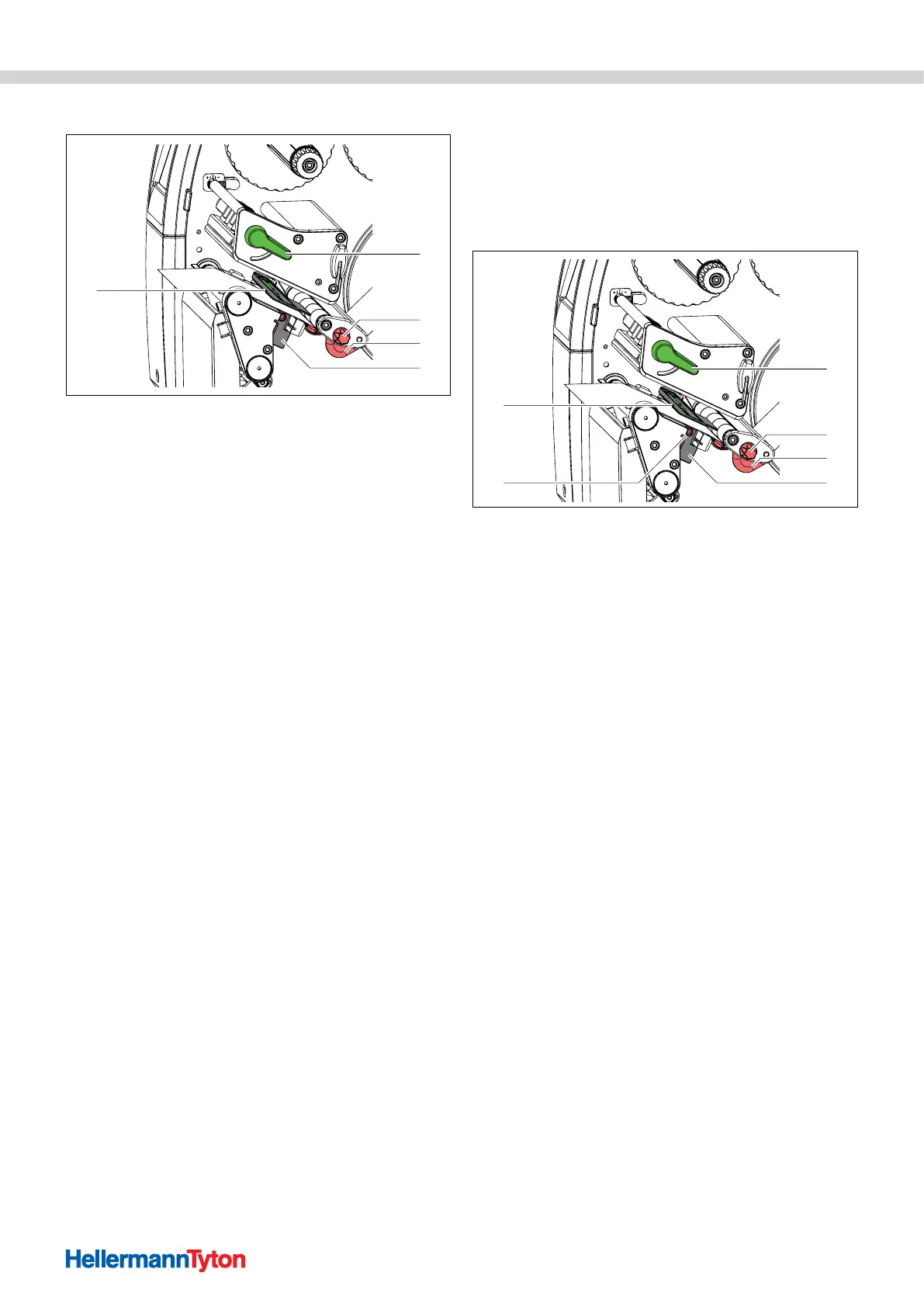

6.1.2 Vlaganje materiala v tiskalno glavo
1
4
2
3
5
Vložite material v tiskalno glavo.
1 Vzvod za zapahnitev tiskalne glave
2 Narebričen gumb
3 Nastavljalnik roba
4 Fotocelica
5 Tipalo
1 Zavrtite vzvod v smeri nasproti vrtenju urnega kazalca, da
privzdignete tiskalno glavo.
2 Nastavljalnik roba s pomočjo narebričenega gumba
nastavite tako, da bo material nalegal na oba
nastavljalnika roba.
3 Trak potrošnega materiala speljite nad notranji navijalnik
do tiskalne enote.
4 Trak potrošnega materiala speljite tako skozi fotocelico,
da zapusti tiskalno enoto med tiskalno glavo in pritisnim
valjem.
; Material je vstavljen v tiskalno glavo.
6.1.3 Nastavitev fotocelice
Fotocelico lahko prilagodite materialu z nastavitvijo
prečno glede na smer teka papirja. Tipalo fotocelice je
vidno ob pogledu skozi tiskalno enoto od spredaj ter je
označeno z oznako na držalu fotocelice. Ko je naprava
vklopljena, na mestu tipala sveti tudi rumena svetleča
dioda.
1
4
2
3
6
5
Nastavitev fotocelice.
1 Vzvod za zapahnitev tiskalne glave
2 Narebričen gumb
3 Nastavljalnik roba
4 Fotocelica
5 Vijak
6 Tipalo
1 Sprostite vijak.
2 Postavite fotocelico z ročajem tako, da bo tipalo lahko
zajelo režo, odbojno oznako ali oznako perforacije.
- ali, če material ni
pravokotne oblike, -
3 Poravnajte fotocelico z ročajem na sprednjem robu
materiala, gledano s smeri teka papirja.
4 Privijte vijak.
; Fotocelica je nastavljena.
Samo za delovanje v trgalnem načinu:
1 Zavrtite vzvod v smeri vrtenja urnega kazalca, da
zaklenete tiskalno glavo.
; Zvitek materiala je vstavljen za delovanje v trgalnem
načinu.
