Manuale d’uso • Stampante termica transfer TT4030 • 06-2017 • 031-93478
Utilizzo
152
6.5 Inserimento del nastro di colore.
Per la stampa termica diretta non deve essere inserito alcun
nastro di colore. Rimuovere l'eventuale nastro esistente.
1
2
3
4
5
6

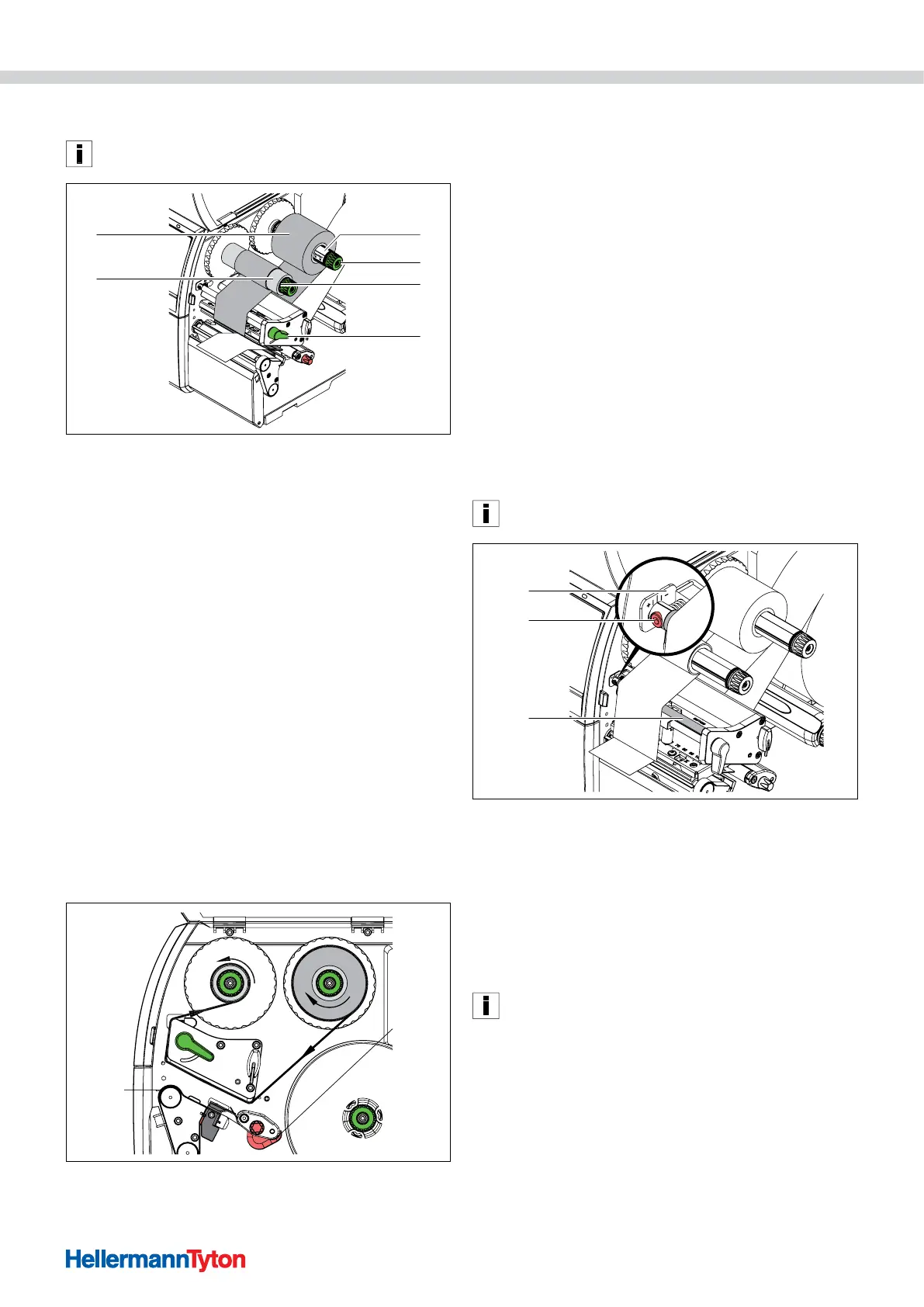

Inserimento del nastro di colore.
1 Svolgitore del nastro
2 Manopola
3 Avvolgitore del nastro
4 Leva di chiusura della testa di stampa
5 Interno del nastro
6 Rotolo del nastro
1 Pulire la testa di stampa.
2 Ruotare la leva in senso antiorario per sollevare la testa di
stampa.
3 Spingere il rotolo del nastro con lo strato di colore verso
il basso sullo svolgitore.
4 Posizionare il rotolo del nastro in mezzo allo svolgitore.
5 Fissare il rotolo del nastro.
6 Ruotare la testa di stampa in senso antiorario sullo
svolgitore del nastro fino a quando il rotolo è fissato.
7 Inserire l'interno del nastro adatto sull'avvolgitore del
rotolo e fissarlo allo stesso modo.
8 Guidare il rotolo del nastro attraverso la meccanica di
stampa.
Percorso del nastro.
9 Fissare l'inizio del nastro con nastro adesivo alla parte
interna del nastro.
f Accertarsi che il senso di rotazione dell'avvolgitore del
nastro sia antiorario.
; L'inizio del nastro è fissato all'interno del nastro.
10 Ruotare l'avvolgitore del nastro in senso antiorario per
lisciare il nastro nel suo percorso.
11 Ruotare la leva in senso orario per bloccare la testa di
stampa.
; Il nastro è inserito.
6.6 Installazione del percorso del nastro
La formazione di pieghe nel nastro del colore può
causare errori di stampa. Per evitare che si formino delle
pieghe, è possibile regolare il rinvio del nastro di colore.
Un posizionamento errato del sistema di stampa può
causare pieghe nel percorso del nastro.
Æ Capitolo 6.3
La regolazione deve essere preferibilmente effettuata durante
la stampa.
3
2
1
Impostare il percorso del nastro.
1 Scala graduata
2 Vite
3 Rinvio del nastro di colore
1 Leggere ed eventualmente annotare la regolazione
attuale della scala graduata.
2 Ruotare la vite con la chiave esagonale e osservare il
comportamento del nastro.
In direzione + viene teso il bordo interno del nastro di colore,
in direzione – il bordo esterno.
; Il nastro di colore è installato.
