Bedienung
39
GBDEFRESPTITNLDKNOSEFIPLCZHUSIROTR
6.1.4 Aufwickeln des Trägermaterials im
Spendemodus (nicht als Standard verfügbar)
Im Spendemodus werden die Materialien nach dem
Bedrucken entnommen und nur das Trägermaterial wird
intern aufgewickelt.
3
1
4 5 7 96 8
2

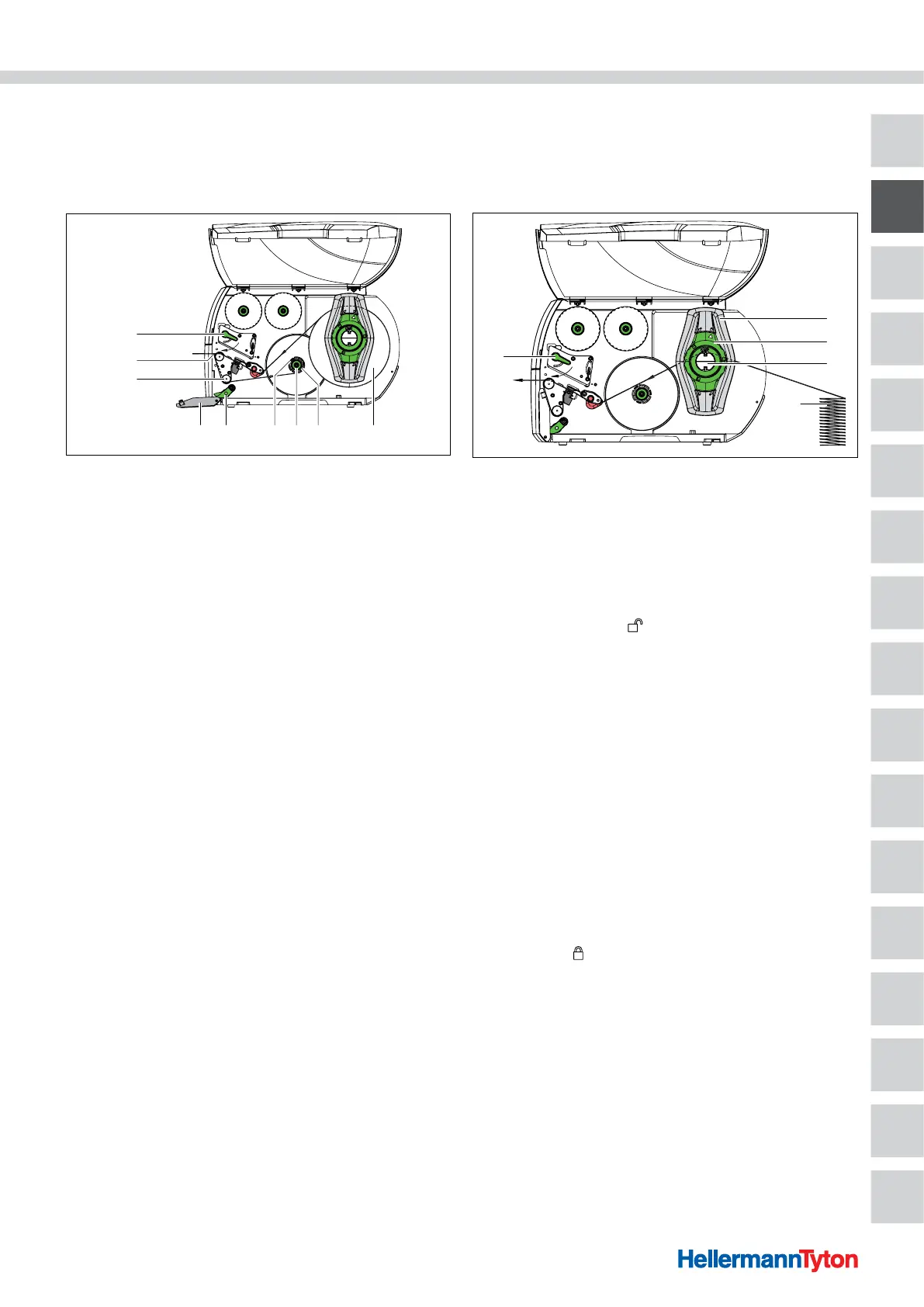

Führung des Materials im Spendemodus.
1 Hebel zur Druckkopfverriegelung
2 Spendekante
3 Umlenkwalze
4 Abdeckung
5 Andrucksystem (nur bei Spendeversion enthalten)
6 Klammer
7 Drehknopf
8 Interner Aufwickler (nur bei Spendeversion enthalten)
9 Materialrolle
1 Abdeckung öffnen.
2 Andrucksystem von der Umlenkwalze abschwenken.
3 Materialien auf den ersten 100 mm des
Verbrauchsmaterialstreifens vom Trägermaterial
entfernen.
4 Verbrauchsmaterialstreifen um die Spendekante und
Umlenkwalze zum internen Aufwickler führen.
5 Internen Aufwickler festhalten.
6 Drehknopf bis zum Anschlag im Uhrzeigersinn drehen.
7 Trägermaterial unter eine Klammer des internen
Aufwicklers schieben.
8 Außenkante des Verbrauchsmaterialstreifens zur
Materialrolle ausrichten.
9 Drehknopf bis zum Anschlag entgegen dem
Uhrzeigersinn drehen.
; Der interne Aufwickler wird gespreizt und der
Verbrauchsmaterialstreifen wird dadurch festgeklemmt.
10 Internen Aufwickler entgegen dem Uhrzeigersinn
drehen, um das Material zu straffen.
11 Andrucksystem mittig zum Verbrauchsmaterialstreifen
positionieren.
12 Andrucksystem an die Umlenkwalze anschwenken.
13 Hebel im Uhrzeigersinn drehen, um den Druckkopf zu
verriegeln.
; Die Materialrolle ist für den Spendemodus eingelegt.
6.2 Leporello-Etiketten einlegen
1
2
3
4
5
Papierlauf mit Leporello-Etiketten.
1 Randsteller
2 Stellring
3 Rollenhalter
4 Materialstapel
5 Hebel zur Druckkopfverriegelung
1 Stellring entgegen dem Uhrzeigersinn drehen, sodass der
Pfeil auf das Symbol zeigt und Randsteller dadurch
lösen.
2 Randsteller so einstellen, dass das Material zwischen die
beiden Randsteller passt.
3 Materialstapel hinter dem Gerät platzieren.
f Achten Sie darauf, dass die Materialien auf dem Streifen
von oben zu sehen sind.
; Der Materialstapel ist hinter dem Gerät platziert.
4 Verbrauchsmaterialstreifen über den Rollenhalter zur
Druckeinheit führen.
5 Randsteller so weit schieben, bis der
Verbrauchsmaterialstreifen an Montagewand und
Randsteller bzw. an beiden Randstellern anliegt, ohne
geklemmt oder geknickt zu werden.
6 Stellring im Uhrzeigersinn drehen, sodass der Pfeil auf
das Symbol
zeigt und Randsteller dadurch auf den
Rollenhalter klemmen.
7 Verbrauchsmaterialstreifen in Druckkopf einlegen.
Æ Kapitel 6.1.2
8 Lichtschranke einstellen.
Æ Kapitel 6.1.3
9 Kopfandrucksystem einstellen.
Æ Kapitel 6.3
10 Hebel im Uhrzeigersinn drehen, um den Druckkopf zu
verriegeln.
; Die Leporello-Etiketten sind eingelegt.
