5.3 Podłączanie do komputera lub sieci
komputerowej
NOTYFIKACJA
Szkody materialne wskutek niewłaściwego wyko-
nywania prac!
Podczas pracy mogą wystąpić usterki, jeśli elementy nie są
właściwie uziemione.
f Urządzenie podłączać tylko do prawidłowo
zainstalowanego iznormalizowanego gniazda
wtykowego zzestykami ochronnymi.
Postępować następująco:
1 Podłączyć urządzenie do komputera lub sieci
komputerowej.
Æ Instrukcja konfiguracji
; Urządzenie jest podłączone do komputera lub sieci
komputerowej.
5.4 Włączanie iwyłączanie urządzenia
Postępować następująco:
1 Upewnić się, że wszystkie złącza są podłączone.
2 Włączyć urządzenie przełącznikiem sieciowym.
; Urządzenie przeprowadza automatyczny test systemowy
ina wyświetlaczu widoczny jest stan systemu
ZAŁĄCZONA.
– lub –
3 Usunąć ew. błędy.
Æ Rozdział 8
6 Obsługa
f Do ustawień izwykłego montażu używać dołączonego
klucza sześciokątnego, który znajduje się wgórnej części
mechanizmu drukowania. Inne narzędzia nie są
wymagane przy niżej opisanych pracach.
6.1 Wkładanie materiału eksploatacyjnego na
rolkach
6.1.1 Pozycjonowanie rolki materiału na uchwycie
rolek
1
2
3
4
5
10
9
8
7
6

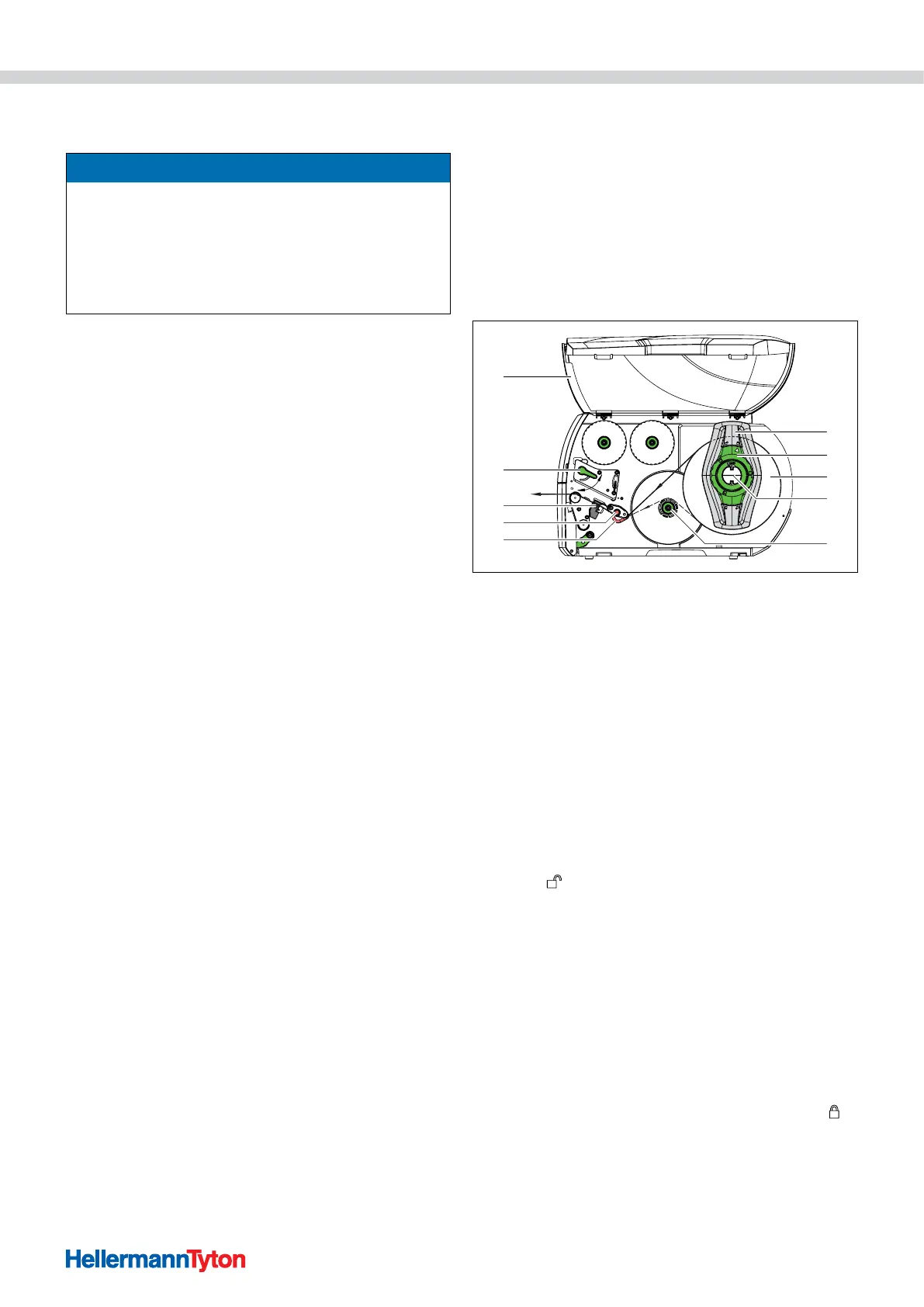

Wkładanie rolki materiału.
1 Regulator marginesu
2 Pierścień nastawczy
3 Rolka materiału
4 Uchwyt rolek
5 Wewnętrzna nawijarka (występuje tylko wwersji zpodawaniem)
6 Prowadnica
7 Pokrętło radełkowe
8 Fotokomórka
9 Dźwignia do blokowania głowicy drukującej
10 Pokrywa
1 Otworzyć pokrywę.
2 Obrócić pierścień nastawczy przeciwnie do kierunku
ruchu wskazówek zegara, aby strzałka wskazywała
symbol
ipoluzować wten sposób regulator
marginesu.
3 Zdjąć regulator marginesu zuchwytu rolek.
4 Nasunąć rolkę materiału na uchwyt rolek, aby strona
materiału do zadrukowania skierowana była wgórę.
5 Nałożyć regulator marginesu na uchwyt rolek.
6 Regulator marginesu przesunąć na tyle, aby oba
regulatory marginesu przylegały do rolki materiału
ipodczas przesuwania wyczuwalny był wyraźny opór.
7 Obrócić pierścień nastawczy zgodnie zkierunkiem ruchu
wskazówek zegara, aby strzałka wskazywała symbol
izacisnąć wten sposób regulator marginesu na uchwycie
rolek.
