Bruksanvisning • Termotransferskrivare TT4030 • 06-2017 • 031-93478
Användning
256
6.3 Ställa in skrivarhuvudets låssystem
Två tryckanordningar trycker mot skrivarhuvudet. De
båda tryckanordningarnas positioner måste ställas in till
det använda materialets bredd för att
• uppnå en jämn utskriftskvalitet över hela
materialbredden,
• undvika veck i färgbandsbanan,
• undvika förtida slitage på tryckvalsen och skrivarhuvudet.
1
2
3

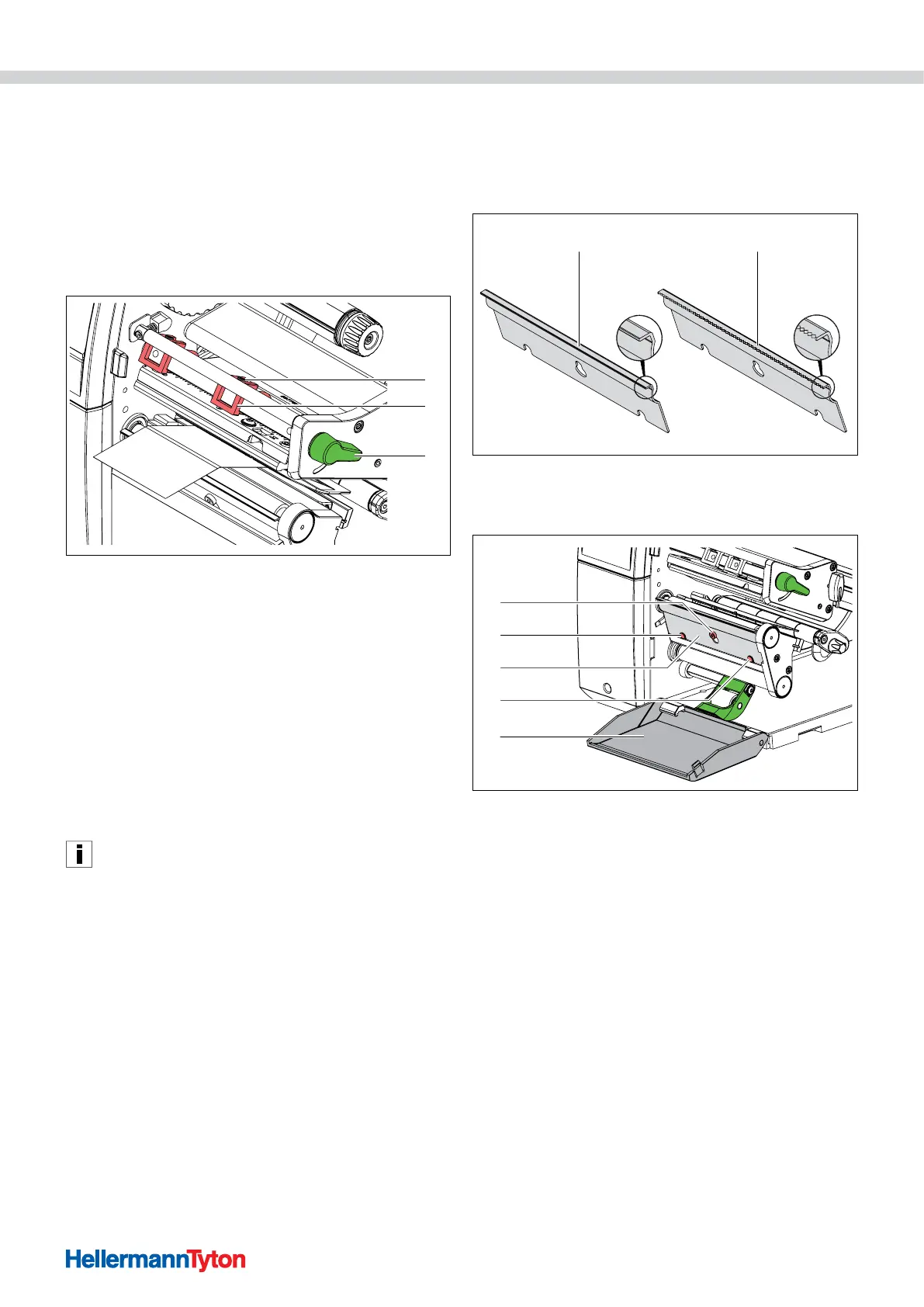

Ställa in skrivarhuvudets låssystem.
1 Gängstift
2 Tryckanordning
3 Spak för låsning av skrivarhuvudet
1 Lossa de båda tryckanordningarnas gängstift med en
sexkantsnyckel och ställ in de båda tryckanordningarna
till materialets bredd.
2 Vrid spaken moturs för att låsa skrivarhuvudet.
3 Dra åt gängstiften.
4 Tryck på skrivarhuvudet med två tryckanordningar som i
grundläget är placerade i mitten av huvudvinkeln.
; Huvudmottryckssystemet är inställt.
Denna inställning kan bibehållas för alla tillämpningar.
6.4 Demontera och montera dispenser- eller
avrivningskanten
För att ställa om maskinen till ett annat driftläge måste
eventuellt en dispenserkant eller avrivningskant
monteras.
1 2
Dispenserkant eller avrivningskant.
1 Dispenserkant (ingår endast vid dispenserversionen)
2 Avrivningskant
4
2
3
2
1
Demontera och montera dispenserkanten eller avrivningskanten.
1 Skruv
2 Stift
3 Plåt
4 Skydd
1 Demontra plåten.
f Öppna skyddet.
f Lossa skruven flera varv.
f Skjut plåten uppåt.
f Ta bort plåten.
; Plåten är demonterad.
2 Montera plåten.
f Placera plåten på skruven.
f Skjut plåten nedåt bakom stiften.
f Dra åt skruven.
; Plåten är monterad.
