HellermannTyton TT4030 - Vložení Materiálu Do Tiskové Hlavy; Nastavení Světelné Závory

Návod k obsluze • Termotransferová tiskárna TT4030 • 06-2017 • 031-93478
Obsluha
334

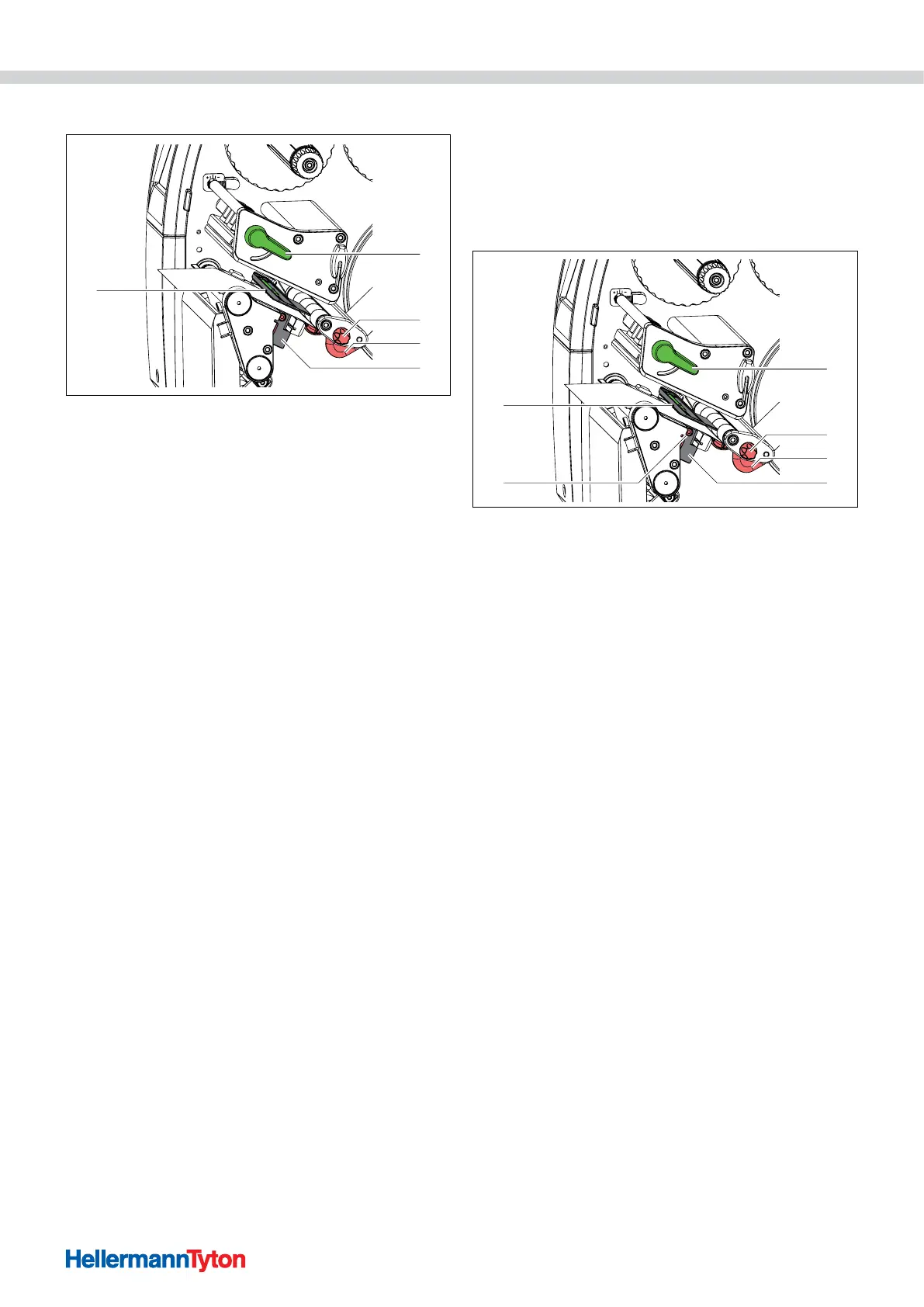

6.1.2 Vložení materiálu do tiskové hlavy
1
4
2
3
5
Vložte materiál do tiskové hlavy.
1 Páčka mechanického zajištění tiskové hlavy
2 Knoflík s rýhovanou hlavou
3 Boční zarážka
4 Světelná závora
5 Snímač
1 Otočte páčku doleva k nadzvednutí tiskové hlavy.
2 Nastavte boční zarážky pomocí knoflíku s rýhovanou
hlavou tak, aby materiál procházel mezi nimi.
3 Veďte pruh spotřebního materiálu nad vnitřním
navíječem k tiskové jednotce.
4 Veďte pruh spotřebního materiálu světelnou závorou tak,
aby vycházel z tiskové jednotky mezi tiskovou hlavou a
tiskovým válcem.
; Materiál je vložen v tiskové hlavě.
6.1.3 Nastavení světelné závory
Světelnou závorou lze posouvat kolmo na směr pohybu
materiálu tak, aby se materiálu přizpůsobila. Snímač
světelné závory je patrný při pohledu zepředu tiskovou
jednotkou a je označen značkou na držáku světelné
závory. Při zapnutém přístroji kromě toho svítí na pozici
snímače žlutá LED.
1
4
2
3
6
5
Nastavení světelné závory.
1 Páčka mechanického zajištění tiskové hlavy
2 Knoflík s rýhovanou hlavou
3 Boční zarážka
4 Světelná závora
5 Šroub
6 Snímač
1 Povolte šroub.
2 Pomocí madla nastavte polohu světelné závory tak, aby
snímač mohl snímat mezeru nebo reflexní či perforační
značku.
- nebo když materiál nemá
pravoúhlý tvar, -
3 vyrovnejte světelnou závoru pomocí madla podle přední
hrany materiálu ve směru pohybu papíru.
4 Utáhněte šroub.
; Světelná závora je nastavená.
Jen pro provoz v odtrhávacím režimu:
1 Otočte páčku doprava k zajištění tiskové hlavy.
; Cívka materiálu je vložená pro provoz v odtrhávacím
režimu.
