Instrukcja obsługi • Drukarka termotransferowa TT4030 • 06-2017 • 031-93478
Obsługa
309
GBDEFRESPTITNLDKNOSEFIPLCZHUSIROTR
10 Obrócić dźwignię zgodnie zkierunkiem ruchu
wskazówek zegara, aby zablokować głowicę drukującą.
; Etykiety leporello są włożone.
6.3 Regulacja układu dociskowego głowicy
Głowica drukująca dociskana jest za pomocą dwóch
suwaków. Pozycje obu suwaków muszą zostać
dopasowane do szerokości stosowanego materiału, aby
• uzyskać jednorodną jakość druku na całej szerokości
materiału,
• zapobiec powstawaniu zakładek wprzebiegu taśmy
barwnej,
• zapobiec przedwczesnemu zużyciu wałka drukarki
igłowicy drukującej.
1
2
3

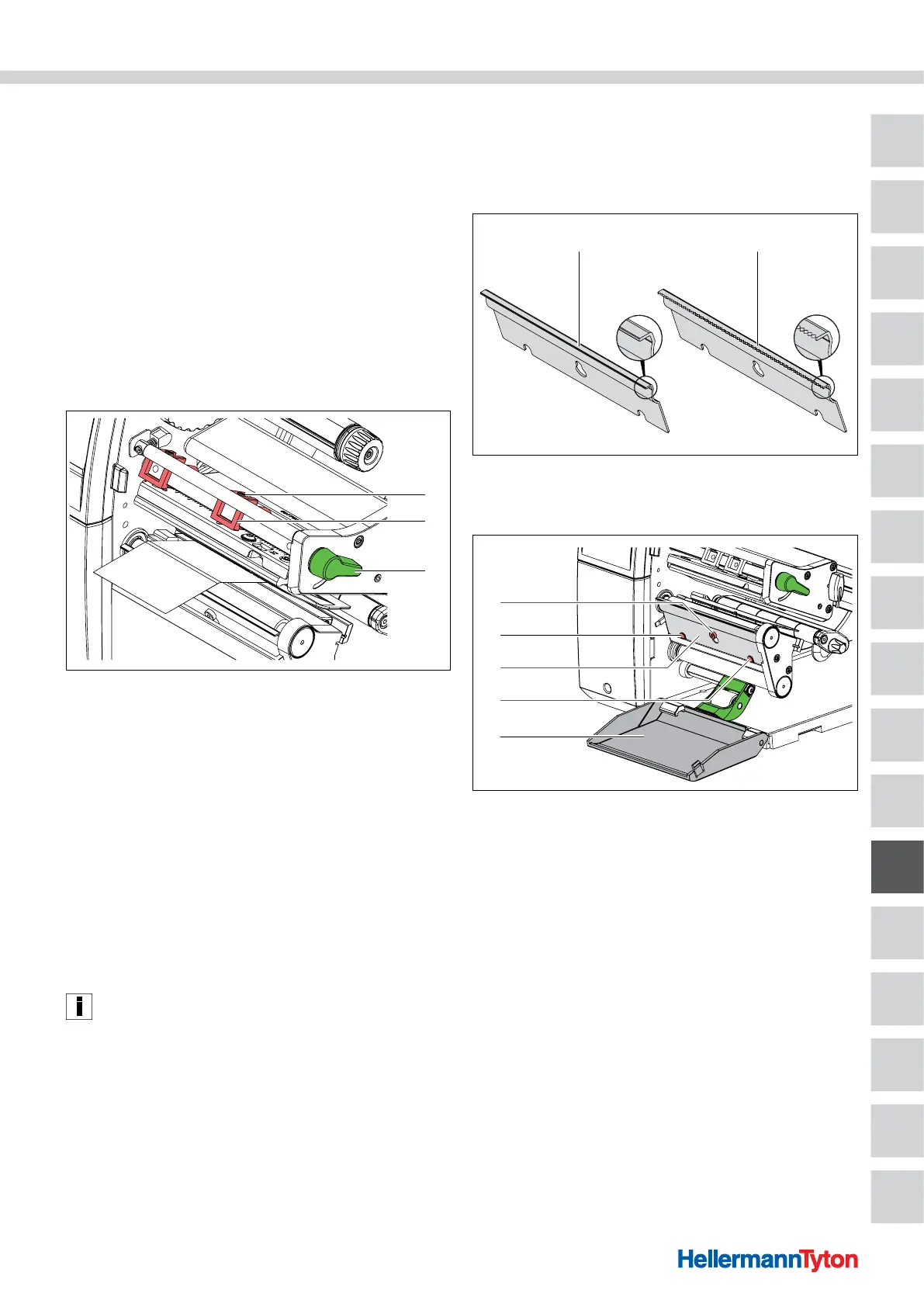

Regulacja układu dociskowego głowicy.
1 Kołek gwintowany
2 Suwaki
3 Dźwignia do blokowania głowicy drukującej
1 Poluzować kołki gwintowane obu suwaków kluczem
sześciokątnym iustawić oba suwaki odpowiednio do
szerokości materiału.
2 Obrócić dźwignię zgodnie zkierunkiem ruchu
wskazówek zegara, aby zablokować głowicę drukującą.
3 Dokręcić wkręty bez łba.
4 Docisnąć głowicę drukującą za pomocą dwóch
suwaków, które wpołożeniu podstawowym usytuowane
są na środku kątownika czołowego.
; Układ dociskowy głowicy jest wyregulowany.
To ustawienie może zostać zachowane przy wszystkich
zastosowaniach.
6.4 Demontaż imontaż krawędzi podającej lub
krawędzi do odrywania
Aby przeposażyć urządzenie na inny tryb pracy, wrazie
potrzeby należy zamontować krawędź podającą lub
krawędź do odrywania.
1 2
Krawędź podająca lub krawędź do odrywania.
1 Krawędź podająca (występuje tylko wwersji zpodawaniem)
2 Krawędź do odrywania
4
2
3
2
1
Montaż krawędzi podającej lub krawędzi do odrywania.
1 Śruba
2 Kołek
3 Blacha
4 Osłona
1 Zdemontować blachę.
f Otworzyć osłonę.
f Poluzować śrubę okilka obrotów.
f Przesunąć blachę wgórę.
f Zdjąć blachę.
; Blacha jest zdemontowana.
2 Zamontować blachę.
f Założyć blachę na śrubę.
f Przesunąć blachę wdół za kołki.
f Dokręcić śrubę.
; Blacha jest zamontowana.
