Instrukcja obsługi • Drukarka termotransferowa TT4030 • 06-2017 • 031-93478
Obsługa
310

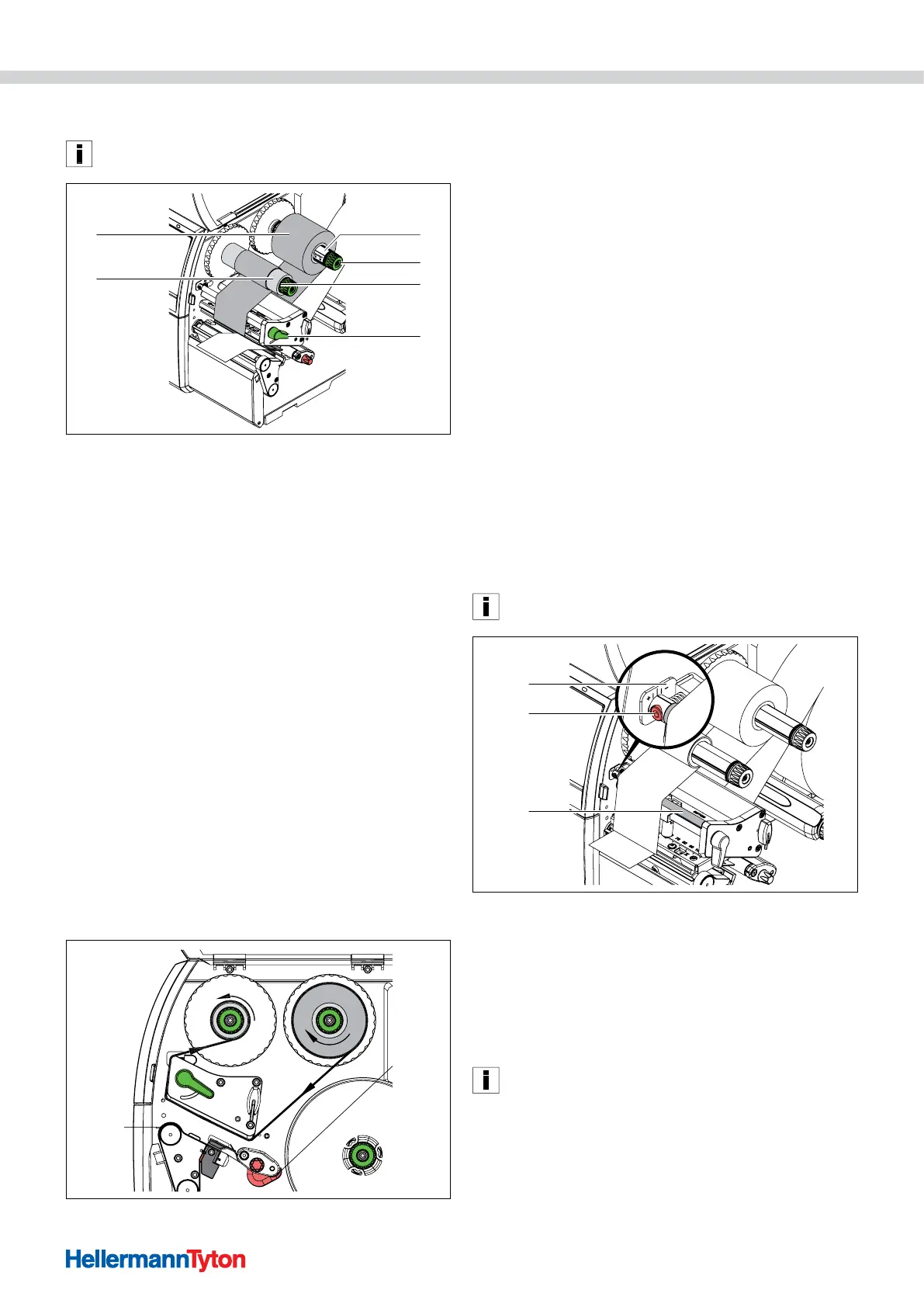

6.5 Zakładanie taśmy barwnej
Przy bezpośrednim termodruku taśma barwna nie może być
założona. Założoną już taśmę barwną należy usunąć.
1
2
3
4
5
6
Zakładanie taśmy barwnej.
1 Odwijarka taśmy barwnej
2 Gałka obrotowa
3 Nawijarka taśmy barwnej
4 Dźwignia do blokowania głowicy drukującej
5 Rdzeń taśmy barwnej
6 Rolka taśmy barwnej
1 Oczyścić głowicę drukującą.
2 Obrócić dźwignię przeciwnie do kierunku ruchu
wskazówek zegara, aby unieść głowicę drukującą.
3 Nasunąć rolkę taśmy barwnej kolorową warstwą
skierowaną wdół na odwijarkę taśmy barwnej.
4 Ustawić rolkę taśmy barwnej pośrodku na odwijarce
taśmy barwnej.
5 Przytrzymać rolkę taśmy barwnej.
6 Obrócić gałkę obrotową przy odwijarce taśmy barwnej
przeciwnie do kierunku ruchu wskazówek zegara, aż
rolka taśmy barwnej zostanie zamocowana.
7 Nasunąć odpowiedni rdzeń taśmy barwnej na nawijarkę
taśmy barwnej izamocować wtaki sam sposób.
8 Poprowadzić rolkę taśmy barwnej przez mechanizm
drukowania.
Przebieg taśmy barwnej.
9 Przymocować początek taśmy barwnej taśmą klejącą do
rdzenia taśmy barwnej.
f Zwrócić uwagę na kierunek obrotów nawijarki taśmy
barwnej, przeciwny do kierunku ruchu wskazówek
zegara.
; Początek taśmy barwnej jest przymocowany do rdzenia
taśmy barwnej.
10 Obrócić nawijarkę taśmy barwnej wkierunku
przeciwnym do ruchu wskazówek zegara, aby wygładzić
taśmę barwną.
11 Obrócić dźwignię zgodnie zkierunkiem ruchu
wskazówek zegara, aby zablokować głowicę drukującą.
; Taśma barwna jest założona.
6.6 Regulacja biegu taśmy barwnej
Pofałdowania wprzebiegu taśmy barwnej mogą
prowadzić do błędów wdruku. Aby zapobiec
powstawaniu pofałdowań, można wyregulować
prowadzenie taśmy barwnej.
Błędne ustawienie układu dociskowego głowicy może
również prowadzić do pofałdowań wprzebiegu taśmy
barwnej.
Æ Rozdział 6.3
Regulację najlepiej przeprowadzić podczas drukowania.
3
2
1
Regulacja biegu taśmy barwnej.
1 Skala
2 Śruba
3 Prowadzenie taśmy barwnej
1 Odczytać bieżące ustawienie na skali iew. zanotować.
2 Obrócić śrubę kluczem sześciokątnym iobserwować
zachowanie taśmy barwnej.
Wkierunku + zostanie naprężona krawędź wewnętrzna
taśmy barwnej. Wkierunku - naprężona zostanie krawędź
zewnętrzna taśmy barwnej.
; Bieg taśmy barwnej jest wyregulowany.
