HellermannTyton TT4030 - A Hordozóanyag Feltekercselése, Adagoló Üzemmódban (Az Alapkivitelben Nem Áll Rendelkezésre); Leporelló-Címkék Behelyezése

Használati útmutató • Hőtranszfer-nyomtató TT4030 • 06-2017 • 031-93478
Kezelés
361
GBDEFRESPTITNLDKNOSEFIPLCZHUSIROTR
6.1.4 A hordozóanyag feltekercselése, adagoló
üzemmódban (az alapkivitelben nem áll
rendelkezésre)
Az adagoló üzemmódban nyomtatást követően az
anyag kivételre kerül, és csak a hordozóanyag kerül a
berendezésben feltekercselésre.
3
1
4 5 7 96 8
2

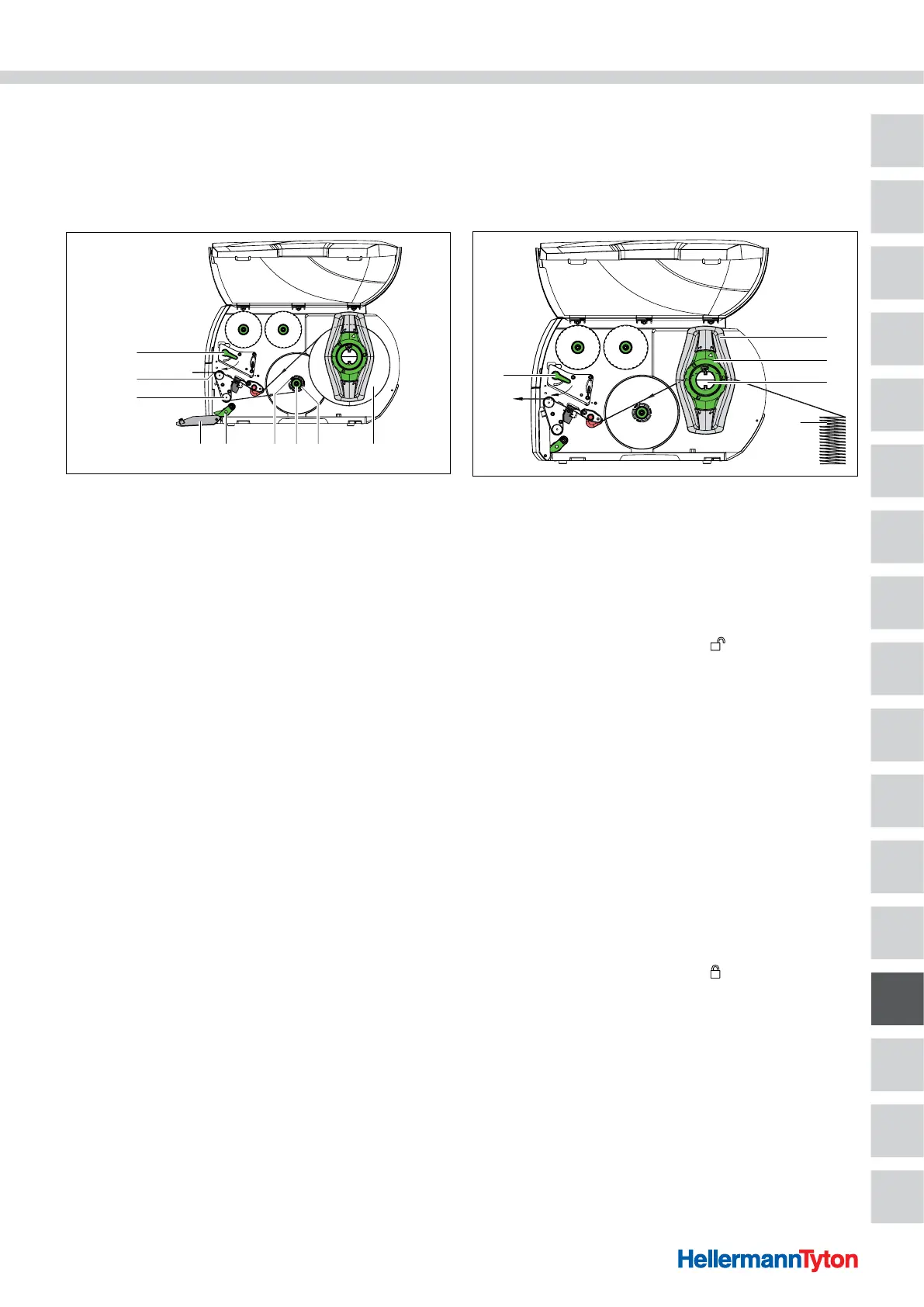

Anyagvezetés adagoló-üzemmódban.
1 A nyomtatófej-reteszelés karja
2 Adagolóperem
3 Terelőhenger
4 Burkolat
5 Rányomó rendszer (csak az adagoló-változat tartalmazza)
6 Kapocs
7 Beállító-gomb
8 Belső csévélő (csak az adagoló-változat tartalmazza)
9 Anyagtekercs
1 Burkolat nyitása.
2 A rányomó rendszer eldöntése a terelőhengertől.
3 Az anyagot a fogyóanyag-csík első 100 mm
hosszúságában távolítsa el a hordozóanyagról.
4 A fogyóanyag-csíkot az adagolóperemen és a
terelőhengeren át vezesse a belső feltekercselőig.
5 Belső feltekercselő erős megfogása.
6 A beállító-gombot ütközésig forgassa el az óramutató
járásával egyezően.
7 A hordozóanyagot tolja a belső feltekercselő egyik
kapcsa alá.
8 A fogyóanyag-csík külső peremét igazítsa az
anyagtekercshez.
9 A beállító-gombot ütközésig forgassa el az óramutató
járásával ellentétesen.
; A belső feltekercselő szétfeszül, ez pedig beszorítja a
fogyóanyag-csíkot.
10 Az anyag megfeszítéséhez a belső feltekercselőt forgassa
el az óramutató járásával ellentétes irányba.
11 A nyomórendszert középpontosan pozícionálja a
fogyóanyag-csíkhoz képest.
12 A rányomó rendszer eldöntése a terelőhengerre.
13 Az emelőkart forgassa el az óramutató járásával
egyezően ás reteszelje nyomógombbal.
; Az anyagtekercs az adagoló-üzemmódú üzemhez
behelyezve.
6.2 Leporelló-címkék behelyezése
1
2
3
4
5
Papírfutás leporelló-címkéknél.
1 Szegélyszabályozó
2 Szabályozó-gyűrű
3 Tekercstartó
4 Anyagrakat
5 A nyomtatófej-reteszelés karja
1 A szabályozó-gyűrűt forgassa el az óramutató járásával
egyező irányba úgy, hogy a nyíl a szimbólumra
mutasson és a szegélyállító kioldódjon.
2 A szegélybeállítót állítsa be úgy, hogy az anyag a két
szegélybeállító közé illeszkedjen.
3 Az anyagrakatot helyezze a készülék mögé.
f Ügyeljen arra, hogy felülről látni lehessen a csíkokon lévő
anyagot.
; Az anyagrakat elhelyezve a készülék mögé.
4 A fogyóanyag-csíkokat a tekercstartón át vezesse a
nyomtatóegységhez.
5 A szegélybeállítót tolja el annyira, hogy a fogyóanyag-
csík felfeküdjön a szerelőfalra, és a szegélybeállítóra,
illetve mindkét szegélybeállítóra. Ennek során azonban
nem szabad beszorulnia, vagy megtörnie.
6 A szabályozó-gyűrűt forgassa el az óramutató járásával
egyező irányba úgy, hogy a nyíl a
szimbólumra
mutasson és a tekercstartó beszoruljon.
7 Fogyóanyag-csíkok behelyezése a nyomtatófejbe.
Æ 6.1.2 fejezet
8 Fénykapu beállítása.
Æ 6.1.3 fejezet
9 Fejnyomó-rendszer beállítása.
Æ 6.3 fejezet
10 Az emelőkart forgassa el az óramutató járásával
egyezően ás reteszelje nyomógombbal.
; Leporelló-címkék behelyezve.
