Technické údaje
348

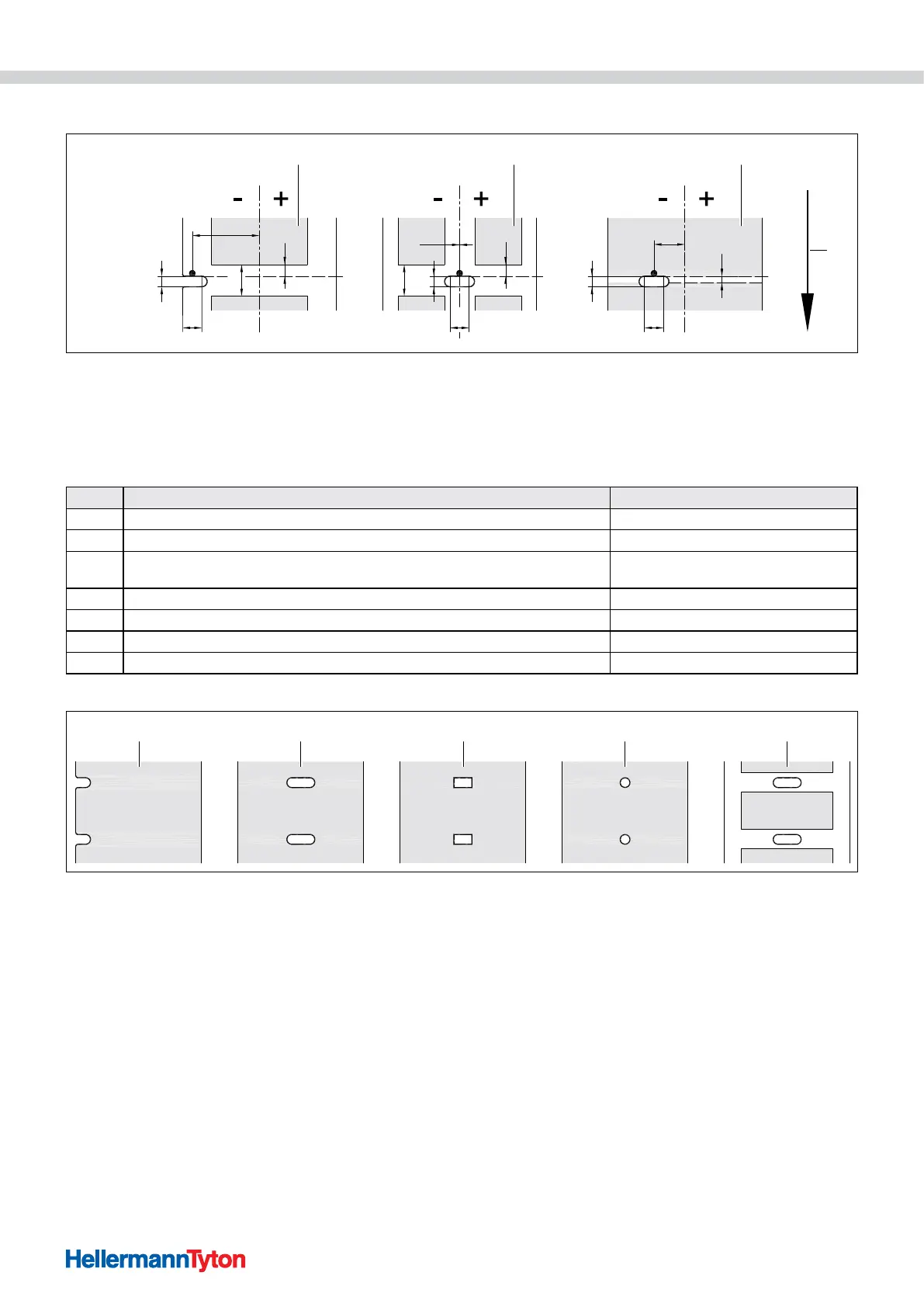

12.4 Rozměry pro perforaci
NN
N
YYY
PPP
TT4030
XM
XM XM
AZ
ZZ
AA
1 1 2
3
Rozměry pro perforaci.
1 Materiály s perforací
2 Souvislý materiál s perforací
3 Směr průchodu
Pro okrajovou perforaci: minimální tloušťka nosného materiálu 0,06 mm
Rozměr Název Rozměry v mm
A Vzdálenost etiket > 2
AZ Vzdálenost tiskových zón > 2
N
Šířka perforace
u okrajové perforace
> 5
> 8
P Výška perforace 2 - 10
XM Vzdálenost perforace - střed průchodu papíru -53 - ±0
Y Snímačem zjištěný začátek materiálu při detekci procházejícího světla Zadní hrana perforace
Z Vzdálenost zjištěný začátek materiálu - skutečný začátek materiálu 0 až A - P
1 2 3 4 5
Příklady perforace
1 Okrajová perforace
2 Perforace s podélnými otvory
3 Perforace s hranatými otvory
4 Kruhová perforace (nedoporučeno!)
5 Perforace mezi etiketami (nedoporučeno!)
