HellermannTyton TT4030 - Kleurenband Plaatsen

Bedieningshandleiding• Thermotransferprinter TT4030 • 06-2017 • 031-93478
Bediening
179
GBDEFRESPTITNLDKNOSEFIPLCZHUSIROTR
6.5 Kleurenband plaatsen
Bij directe thermodruk mag er geen kleurenband worden
ingelegd. De evt. reeds ingelegde kleurenband moet worden
verwijderd.
1
2
3
4
5
6

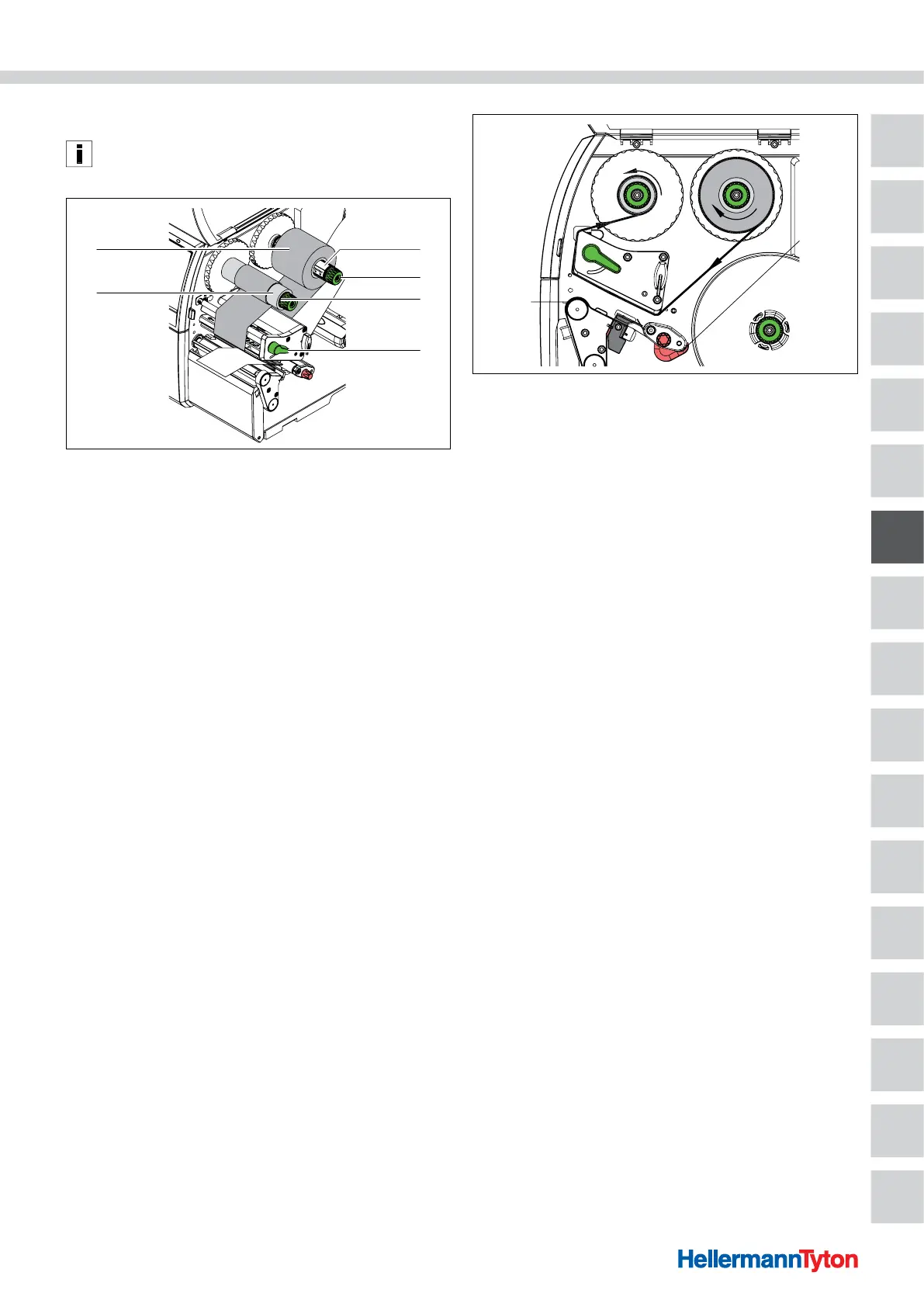

Kleurenband plaatsen.
1 Afwikkelaar voor kleurenband
2 Draaiknop
3 Opwikkelaar voor kleurenband
4 Hendel voor printkopvergrendeling
5 Kleurenbandkern
6 Kleurenbandrol
1 Printkop reinigen.
2 Draai de hendel tegen de wijzers van de klok in om de
printkop op te heffen.
3 Schuif de kleurenbandrol met de kleurlaag naar beneden
op de kleurenbandafwikkelaar.
4 Plaats de kleurenbandrol in het midden op de
kleurenbandafwikkelaar.
5 Houd de kleurenbandrol vast.
6 Draai de draaiknop aan de kleurenbandafwikkelaar tegen
de wijzers van de klok in tot de kleurenbandrol is
gefixeerd.
7 Schuif de geschikt kleurenbandkern op de
kleurenbandopwikkelaar en zet deze op dezelfde wijze
vast.
8 Leid de kleurenbandrol door het printmechaniek.
Kleurenbandloop.
9 Bevestig het begin van de kleurenband met een
plakstrook aan de kleurenbandkern.
f Let daarbij op de draairichting van de
kleurenbandopwikkelaar tegen de wijzers van de klok in.
; Het begin van de kleurenband is gefixeerd aan de
kleurenbandkern.
10 Draai de kleurenbandopwikkelaar tegen de wijzers van
de klok in om de kleurenbandloop glad te maken.
11 Draai de hendel met de wijzers van de klok mee om de
printkop te vergrendelen.
; De kleurenband is geplaatst.
