Manuale d’uso • Stampante termica transfer TT4030 • 06-2017 • 031-93478
Utilizzo
151
GBDEFRESPTITNLDKNOSEFIPLCZHUSIROTR
10 Ruotare la leva in senso orario per bloccare la testa di
stampa.
; Le etichette a modulo continuo a fisarmonica sono
inserite.
6.3 Regolazione del sistema di pressione della testa
La testa di stampa viene premuta da due slittoni che
devono essere posizionati nella larghezza del materiale
utilizzato,
• in modo da ottenere una qualità di stampa omogenea in
tutta la larghezza del materiale
• ed evitare che si formino delle pieghe
• e si verifichi un'usura precoce del rullo pressore e della
testa di stampa.
1
2
3

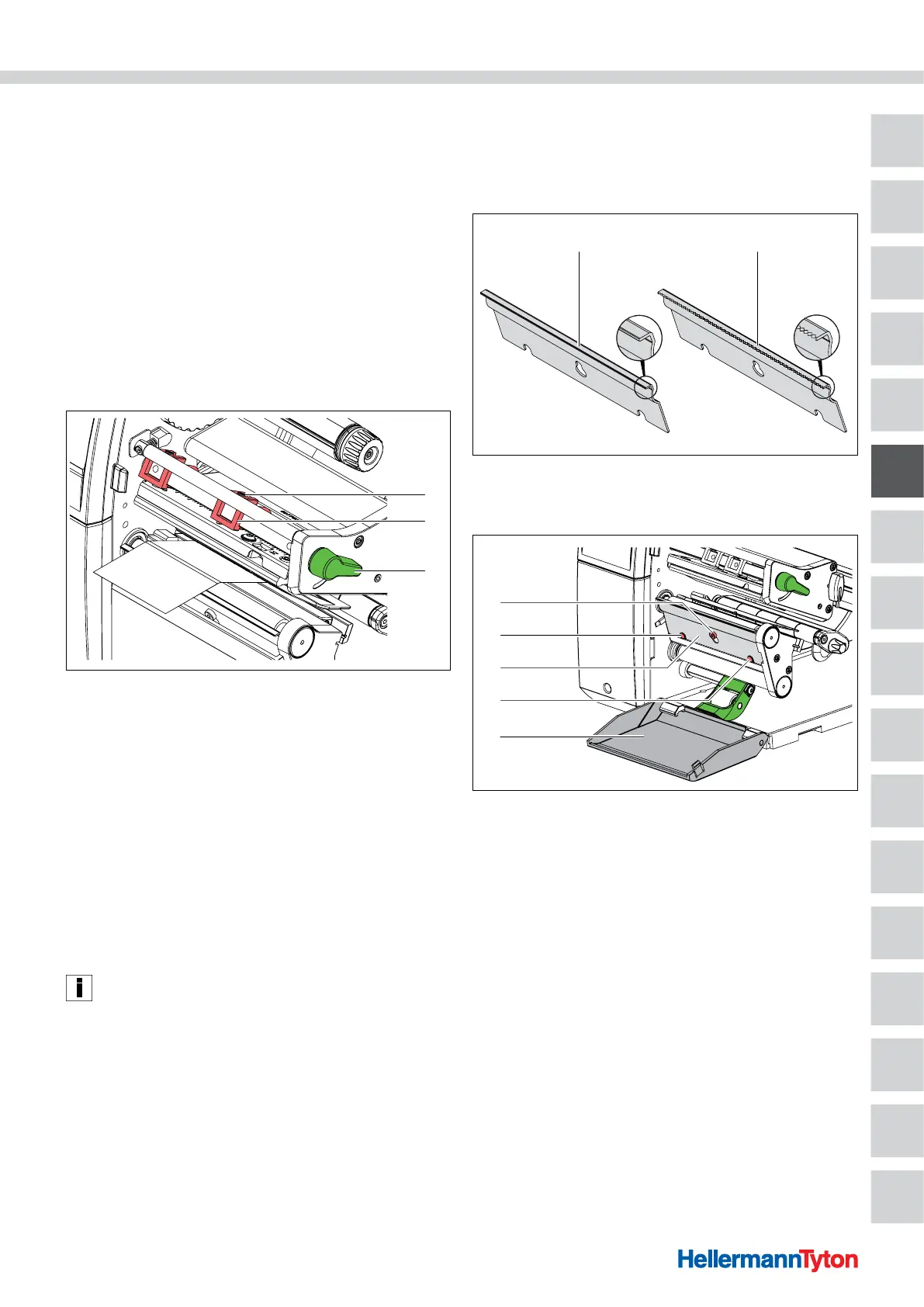

Regolazione del sistema di pressione della testa.
1 Perno filettato
2 Slittoni
3 Leva di chiusura della testa di stampa
1 Allentare i perni filettati dei due slittoni con una chiave
esagonale e posizionarli sulla larghezza del materiale.
2 Ruotare la leva in senso orario per bloccare la testa di
stampa.
3 Serrare le viti senza testa.
4 La testa di stampa viene premuta con due slittoni, che
nella loro posizione di base si trovano al centro
dell'angolo di addendum.
; Il sistema di pressione della testa è regolato.
Questa regolazione può essere conservata per tutti gli
usi.
6.4 Mettere e togliere il bordo di distribuzione e di
strappo
Per allestire l'apparecchio per un'altra modalità di
funzionamento, occorre montare un bordo di
distribuzione e di strappo.
1 2
Bordo di distribuzione o di strappo.
1 Bordo di distribuzione (disponibile solo per la versione di distribuzione)
2 Bordo di strappo
4
2
3
2
1
Mettere e togliere il bordo di distribuzione e di strappo.
1 Vite
2 Perno
3 Lamiera
4 Coperchio
1 Togliere la lamiera.
f Aprire il coperchio.
f Allentare la vite per più giri.
f Spingere verso l'alto la lamiera.
f Rimuoverla.
; La lamiera è smontata.
2 Rimontarla.
f Inserirla sulla vite.
f Spingere la lamiera verso il basso dietro il perno.
f Avvitare la vite.
; La lamiera è montata.
