Brugervejledning • Termotransferprinter TT4030 • 06-2017 • 031-93478
Betjening
204

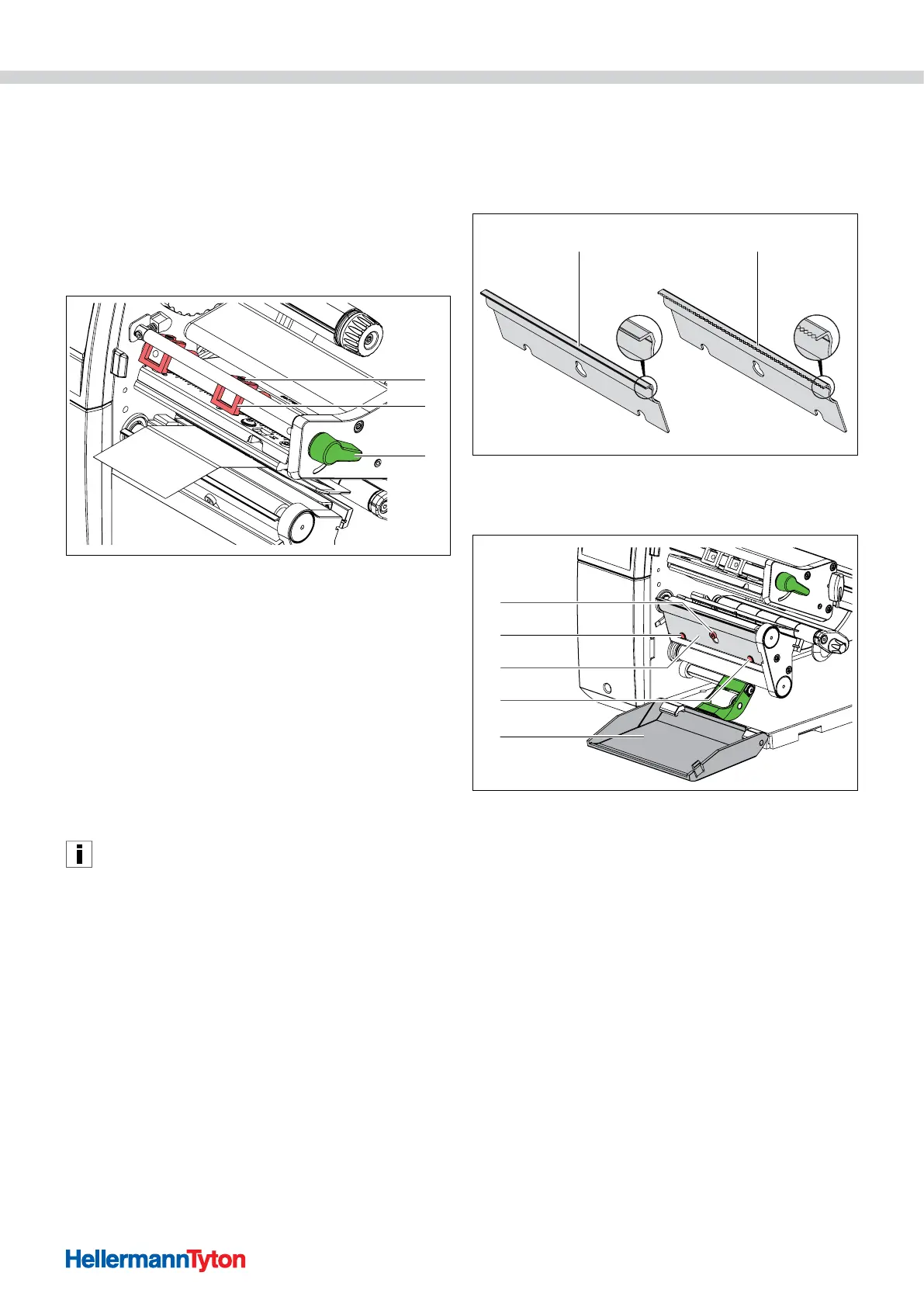

6.3 Indstilling af hovedpåtrykssystemet
Trykhovedet trykkes på med to stødstænger. De to
stødstængers position skal indstilles til bredden af det
anvendte materiale for at
• kunne opnå en ensartet trykkvalitet over hele
materialebredden
• undgå folder i farvebåndsløbet
• undgå for tidlig slitage af trykvalsen og trykhovedet.
1
2
3
Indstilling af hovedpåtrykssystemet.
1 Gevindstift
2 Stødstænger
3 Håndtag til trykhovedlåsen
1 Løsn gevindstifterne i de to stødstænger med en
sekskantnøgle, og indstil begge stødstænger til
materialets bredde.
2 Drej håndtaget med uret for at låse trykhovedet.
3 Spænd gevindstifterne.
4 Tyk trykhovedet på med to stødstænger, som i
grundstilling er positioneret i midten af hovedvinklen.
; Hovedpåtrykssystemet er indstillet.
Denne indstilling kan bibeholdes til alle anvendelser.
6.4 Montering og afmontering af doserings- eller
afrivningskant
For at omstille apparatet til en anden driftstilstand skal
der evt. monteres en doseringskant eller en
afrivningskant.
1 2
Doseringskant eller afrivningskant.
1 Doseringskant (kun i doseringsudgaven)
2 Afrivningskant
4
2
3
2
1
Montering og afmontering af doseringskant eller afrivningskant.
1 Skrue
2 Stift
3 Plade
4 Afdækning
1 Afmontér pladen.
f Åbn afdækningen.
f Løsn skruen flere omdrejninger.
f Skub pladen opad.
f Tag pladen af.
; Pladen er afmonteret.
2 Montér pladen.
f Sæt pladen på skruen.
f Skub pladen nedad bag stifterne.
f Spænd skruen til.
; Pladen er monteret.
