9.2.5 Druckkopf reinigen
Während des Druckes können sich am Druckkopf
Verunreinigungen ansammeln, die das Druckbild
beeinträchtigen, z. B. durch Kontrastunterschiede oder
senkrechte Streifen.
Reinigungsabstände:
• Direkter Thermodruck: Nach jedem Wechsel der
Materialrolle
• Thermotransferdruck: Nach jedem Rollenwechsel des
Farbbandes
VORSICHT
Verletzungsgefahr durch heiße Druckkopfzeile!
Eine heiße Druckkopfzeile kann bei Berührung zu
Verletzungen führen.
f Stellen Sie sicher, dass der Druckkopf abgekühlt ist.
HINWEIS
Sachschäden durch unsachgemäßes Arbeiten!
Der Druckkopf kann durch aggressive Reinigungsmittel oder
harte Materialien beschädigt werden.
f Verwenden Sie keine aggressiven Reinigungsmittel oder
harten Materialien zur Reinigung des Druckkopfes.
f Berühren Sie nicht die Glasschutzschicht.
Gehen Sie wie folgt vor:
1 Druckkopf abschwenken.
2 Materialien und Farbband aus dem Gerät nehmen.
3 Druckkopf mit Spezialreinigungsstift oder mit einem in
reinem Alkohol getränkten Wattestäbchen reinigen.
4 Druckkopf 2bis 3Minuten trocknen lassen.
; Der Druckkopf ist gereinigt.
9.2.6 Lichtschranke reinigen
Die Sensoren können durch Papierstaub verschmutzen.
Dadurch kann die Materialanfangs- oder
Druckmarkenerkennung beeinträchtigt werden.
HINWEIS
Sachschäden durch unsachgemäße Reinigung!
Die Lichtschranke kann durch aggressive Reinigungsmittel
oder harte Materialien beschädigt werden.
f Verwenden Sie keine Scheuer- oder Lösungsmittel sowie
harten Materialien zur Reinigung der Lichtschranke.

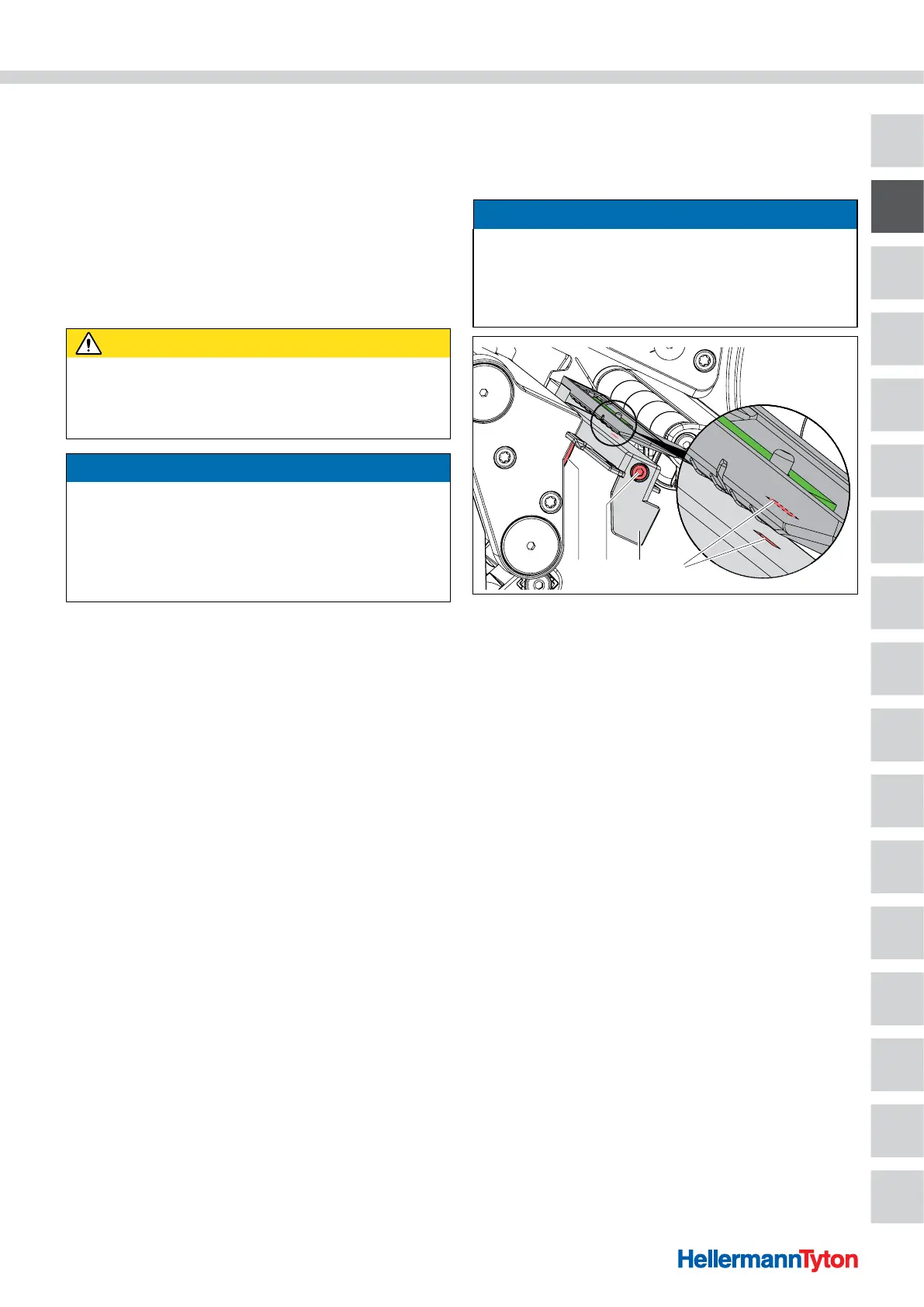

3 421
Lichtschranke reinigen.
1 Knopf
2 Schraube
3 Lichtschranke
4 Sensorschlitze
Gehen Sie wie folgt vor:
1 Materialien und Farbband aus dem Gerät nehmen.
2 Schraube lösen.
3 Knopf gedrückt halten.
4 Lichtschranke am Griff langsam nach außen ziehen.
f Achten Sie darauf, dass das Lichtschrankenkabel nicht
gespannt wird.
; Die Lichtschranke ist nach außen gezogen.
5 Lichtschranke und Sensorschlitze mit einem weichen
Pinsel oder mit einem in reinem Alkohol getränkten
Wattestäbchen reinigen.
6 Lichtschranke am Griff zurückschieben und einstellen.
Æ Kapitel 6.1.3
7 Materialien und Farbband wieder einlegen.
; Die Lichtschranke ist gereinigt.
