Betriebsanleitung • Thermotransferdrucker TT4030 • 06-2017 • 031-93478
Bedienung
37
GBDEFRESPTITNLDKNOSEFIPLCZHUSIROTR
5.3 Gerät an Computer oder Computernetzwerk
anschließen
HINWEIS
Sachschäden durch unsachgemäßes Arbeiten!
Es können Störungen im Betrieb auftreten, wenn die
Komponenten nicht richtig geerdet sind.
f Schließen Sie das Gerät nur an eine ordnungsgemäß
installierte und normgerechte Steckdose mit
Schutzkontakten an.
Gehen Sie wie folgt vor:
1 Gerät an Computer oder Computernetzwerk
anschließen.
Æ Konfigurationsanleitung
; Das Gerät ist an Computer oder Computernetzwerk
angeschlossen.
5.4 Gerät ein- und ausschalten
Gehen Sie wie folgt vor:
1 Sicherstellen, dass alle Anschlüsse verbunden sind.
2 Gerät am Netzschalter einschalten.
; Das Gerät führt einen automatischen Systemtest durch
und zeigt im Display den Systemzustand BEREIT an.
- oder -
3 Ggf. Fehler beheben.
Æ Kapitel 8
6 Bedienung
f Verwenden Sie für Einstellungen und einfache Montagen
den mitgelieferten Sechskantschlüssel, der sich im oberen
Teil der Druckmechanik befindet. Weitere Werkzeuge
sind für die nachfolgend beschriebenen Arbeiten nicht
erforderlich.
6.1 Verbrauchsmaterial auf Rollen einlegen
6.1.1 Materialrolle auf Rollenhalter positionieren
1
2
3
4
5
10
9
8
7
6

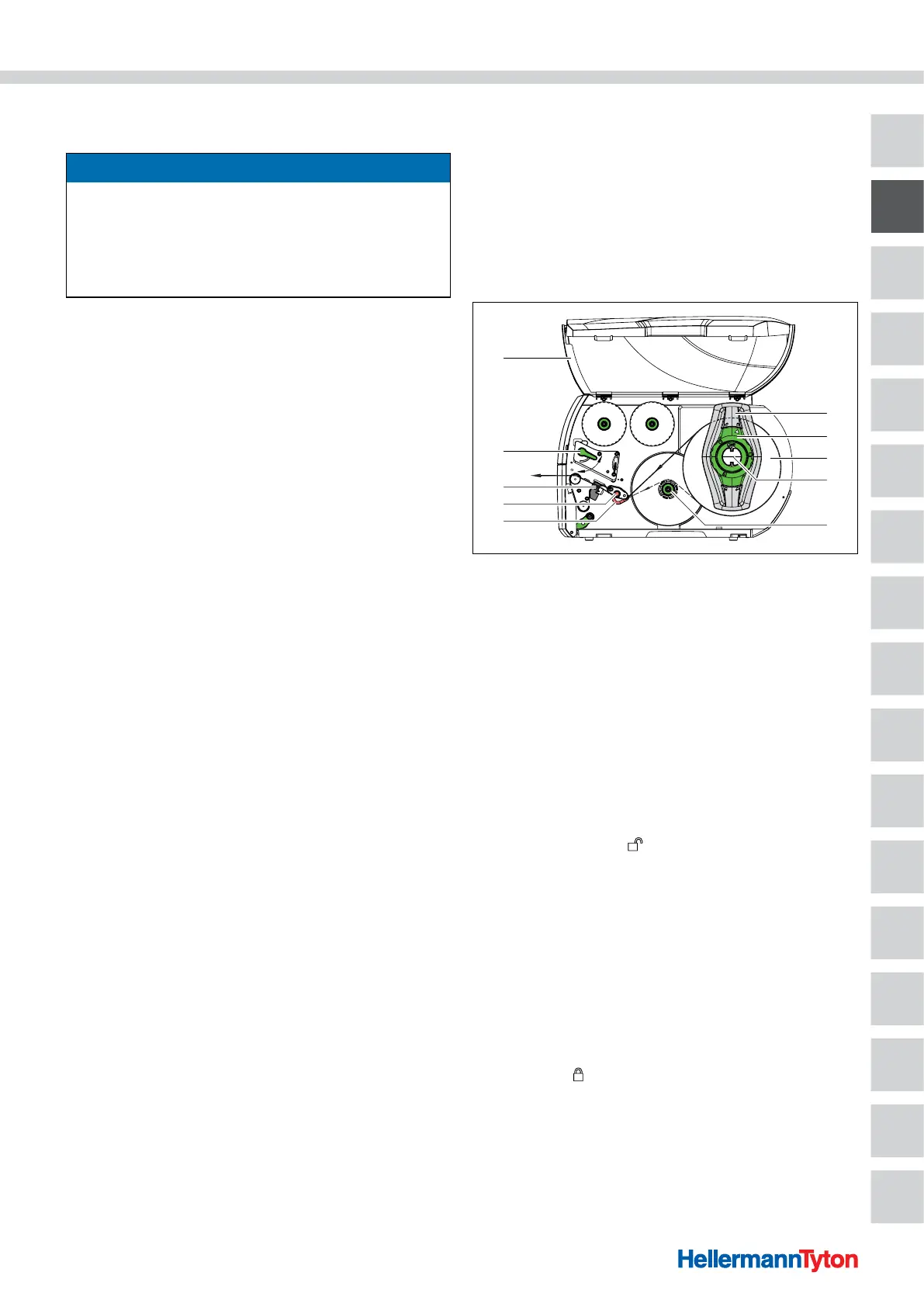

Rollenmaterial einlegen.
1 Randsteller
2 Stellring
3 Materialrolle
4 Rollenhalter
5 Interner Aufwickler (nur bei Spendeversion enthalten)
6 Führung
7 Rändelknopf
8 Lichtschranke
9 Hebel zur Druckkopfverriegelung
10 Deckel
1 Deckel öffnen.
2 Stellring entgegen dem Uhrzeigersinn drehen, sodass der
Pfeil auf das Symbol
zeigt und Randsteller dadurch
lösen.
3 Randsteller vom Rollenhalter abziehen.
4 Materialrolle so auf den Rollenhalter schieben, dass die
zu bedruckende Seite des Materials nach oben zeigt.
5 Randsteller auf Rollenhalter aufsetzen.
6 Randsteller so weit schieben, bis beide Randsteller an der
Materialrolle anliegen und beim Schieben ein deutlicher
Widerstand spürbar wird.
7 Stellring im Uhrzeigersinn drehen, sodass der Pfeil auf
das Symbol
zeigt und Randsteller dadurch auf den
Rollenhalter klemmen.
8 Verbrauchsmaterialien abwickeln.
Für Spende- oder Aufwickelmodus: ca. 60 cm
Für Abreißmodus: ca. 40 cm
; Die Materialrolle ist auf dem Rollenhalter positioniert.
