Manual cu instrucţiuni de operare • Imprimantă cu transfer termic TT4030 • 06-2017 • 031-93478
Operare
416
10 Rotiţi pârghia în sensul acelor de ceasornic pentru a
bloca capul de imprimare.
; Etichetele Leporello sunt introduse.
6.3 Reglarea sistemului de presare a capului
Capul de imprimare este presat cu doi tacheţi. Poziţiile
ambilor tacheţi trebuie setate la lăţimea materialului
utilizat,
• pentru a obţine o calitate de imprimare uniformă pe
întreaga lăţime a materialului,
• pentru a evita pliuri pe deplasarea benzii color,
• pentru a evita uzura prematură a valţului de imprimare şi
a capului de imprimare.
1
2
3

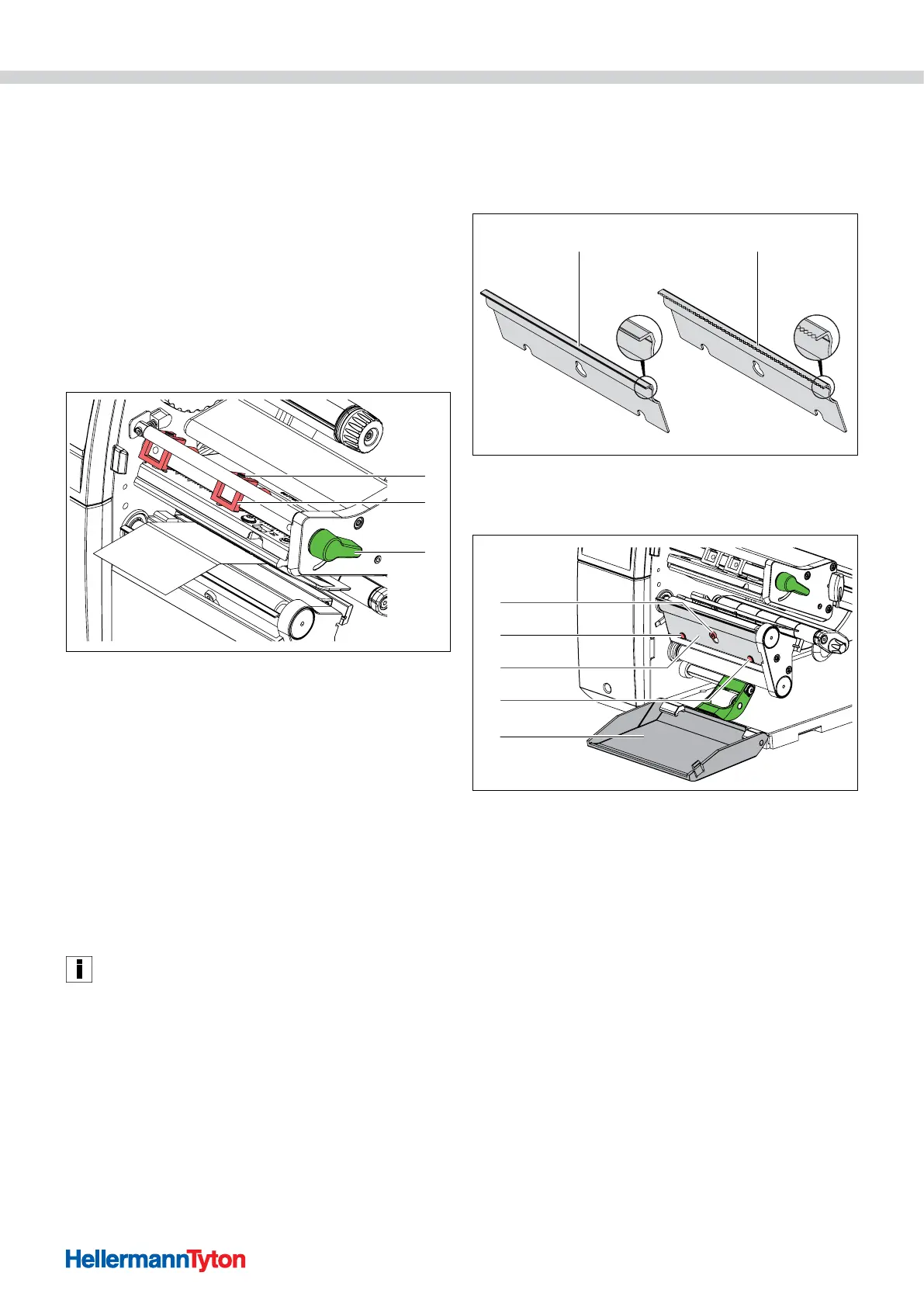

Reglarea sistemului de presare cap.
1 ştift filetat
2 Tachet
3 Pârghie pentru blocarea capului de imprimare
1 Desfaceţi ştifturile filetate ale ambilor tacheţi şi setaţi
ambii tacheţi în funcţie de lăţimea materialului.
2 Rotiţi pârghia în sensul acelor de ceasornic pentru a
bloca capul de imprimare.
3 Strângeţi fix ştifturile filetate.
4 Capul de imprimare este presat cu doi tacheţi care, în
poziţia de bază, sunt poziţionaţi la mijlocul opritorului
capului de imprimare.
; Sistemul de presare a capului este setat.
Această setare poate fi menţinută pentru toate
aplicaţiile.
6.4 Montarea şi demontarea muchiei de distribuire
şi a lamei ghilotină
Pentru a converti aparatul la un alt mod de funcţionare,
trebuie montată eventual o muchie de distribuire sau o
lamă ghilotină.
1 2
Muchie de distribuire sau lamă ghilotină.
1 Muchie de distribuire (primit numai în versiunea de distribuire)
2 Lamă ghilotină
4
2
3
2
1
Montarea şi demontarea muchiei de distribuire sau a lamei ghilotină.
1 Şurub
2 Ştift
3 Tablă
4 Carcasă
1 Montaţi tabla.
f Deschideţi carcasa.
f Desfaceţi şuruburile prin mai multe rotiri.
f Împingeţi tabla în sus.
f Îndepărtaţi tabla.
; Tabla este demontată.
2 Montaţi tabla.
f Aşezaţi tabla pe şurub.
f Împingeţi tabla în jos, în spatele ştifturilor.
f Strângeţi şurubul.
; Tabla este montată.
