Technische gegevens
190
12.3 Afmetingen voor reflectiemarkeringen
MM
L
XM
AZ
L
TT4030
Z
A
XM
1 3
4
2

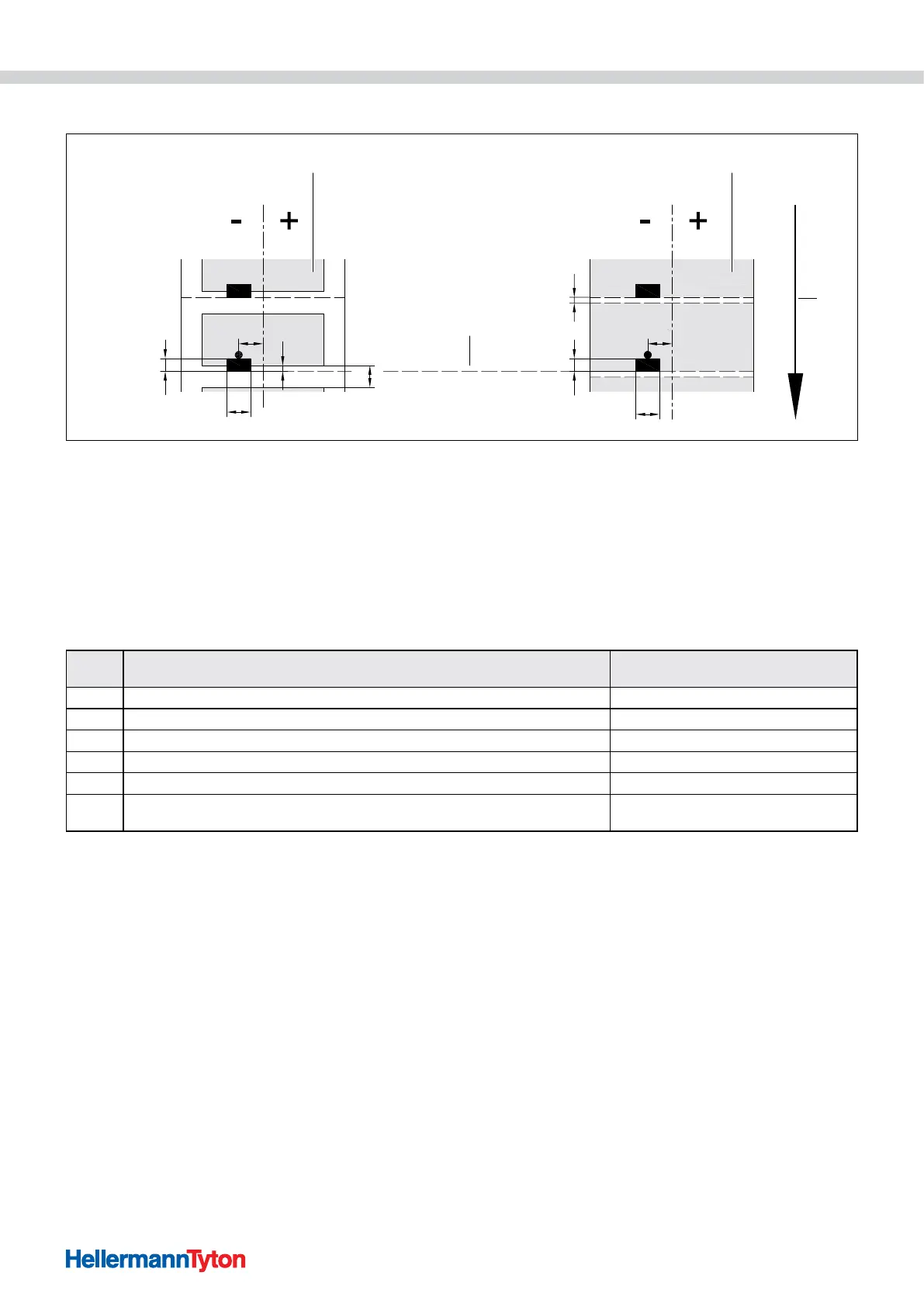

Afmetingen voor reflectiemarkeringen.
1 Materialen met reflectiemarkeringen
2 Virtueel materiaalbegin/reflectiemarkering
3 Kettingmateriaal met reflectiemarkeringen
4 Looprichting
Reflectiemarkeringen moeten zich aan de achterzijde van het materiaal bevinden. Op verzoek wordt een fotocel voor
reflectiemarkeringen aan de voorzijde geleverd.
Gegevens gelden voor zwarte markeringen. Gekleurde markeringen worden eventueel niet herkend. Hiervoor moet
vooraf een test worden uitgevoerd.
Afme-
ting
Benaming Afmetingen in mm
A Materiaalafstand > 2
AZ Printzoneafstand > 2
L Breedte van reflectiemarkering > 5
M Hoogte van reflectiemarkering 3 - 10
XM Afstand markering - midden papierloop -55 - ±0
Z Afstand virtueel materiaalbegin - werkelijk materiaalbegin
0 tot A /
aanbevolen: 0
