6.5 Založení barevné pásky
Při přímém termotisku nesmí být založena barevná páska. Již
případně založená barevná páska se musí odstranit.
1
2
3
4
5
6

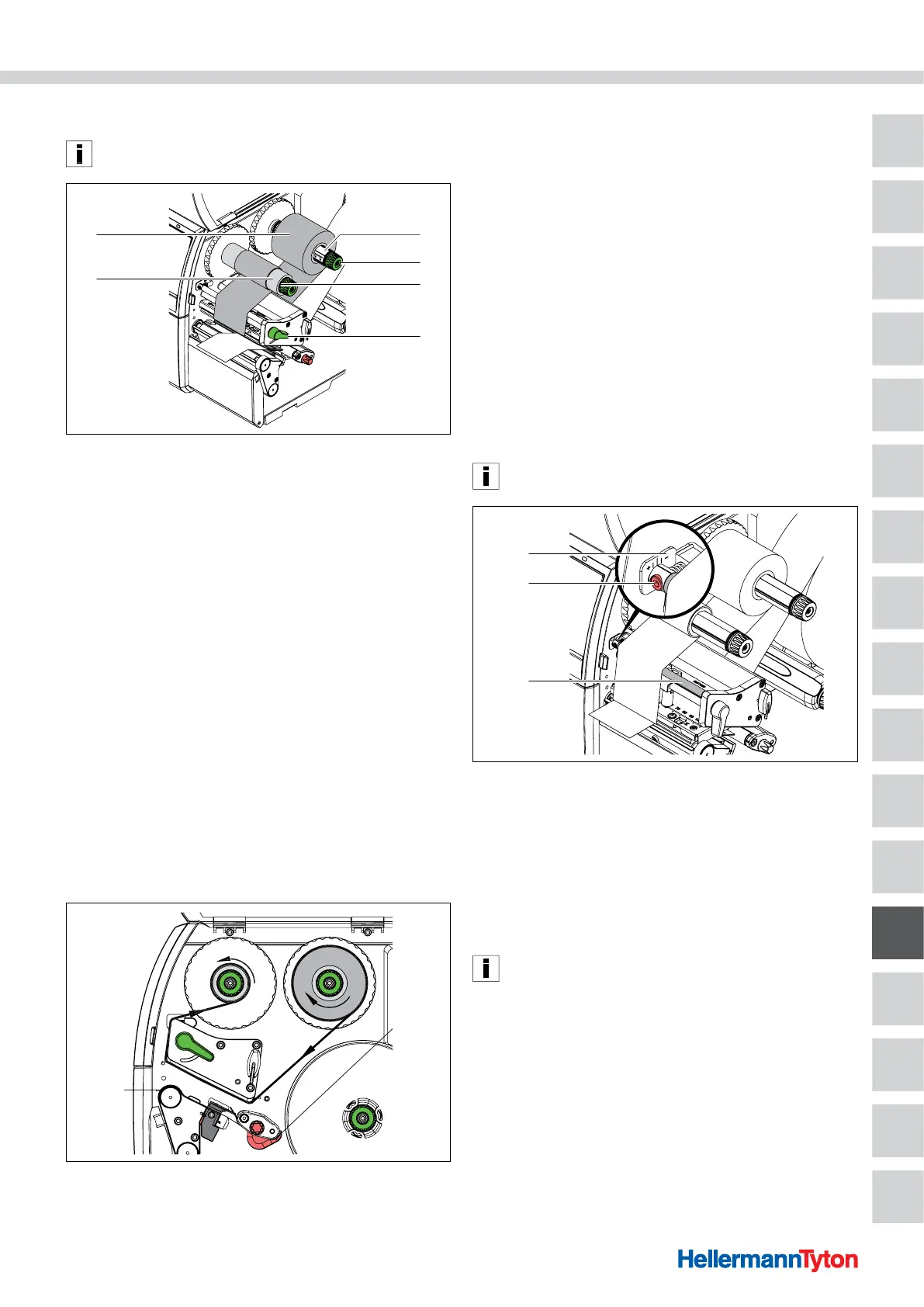

Založení barevné pásky.
1 Navíječ barevné pásky
2 Otočný knoflík
3 Navíječ barevné pásky
4 Páčka mechanického zajištění tiskové hlavy
5 Jádro barevné pásky
6 Cívka barevné pásky
1 Vyčistěte tiskovou hlavu.
2 Otočte páčku doleva k nadzvednutí tiskové hlavy.
3 Nasaďte cívku barevné pásky na odvíječ barevné pásky
barvicí stranou dolů.
4 Umístěte cívku s barevnou páskou doprostřed na odvíječ
barevné pásky.
5 Podržte cívku s barevnou páskou.
6 Otočte otočným knoflíkem na odvíječi barevné pásky
doleva, až je cívka s barevnou páskou zafixovaná.
7 Nasuňte vhodné jádro barevné pásky na navíječ barevné
pásky a zafixujte stejným způsobem.
8 Provlékněte barevnou pásku z cívky tiskovou
mechanikou.
Vedení barevné pásky
9 Začátek barevné pásky upevněte na jádro lepicí páskou.
f Dejte přitom pozor na směr otáčení navíječe barevné
pásky doleva.
; Začátek barevné pásky je upevněn k jádru.
10 Otáčejte navíječem barevné pásky doleva, aby se vyhladil
běh barevné pásky.
11 Otočte páčku doprava k zajištění tiskové hlavy.
; Barevná páska je založená.
6.6 Seřízení barevné pásky
Tvorba záhybů v chodu pásky může vést k chybám tisku.
Aby se zabránilo vytváření záhybů, lze seřídit ohyb
barevné pásky.
Chybné nastavení systému přítlaku hlavy může rovněž
vést k přehybům v chodu barevné pásky.
Æ Kapitola 6.3
Seřizování se provádí nejlépe při probíhajícím tisku.
3
2
1
Seřízení barevné pásky.
1 Stupnice
2 Šroub
3 Ohyb barevné pásky
1 Odečtěte na stupnici aktuální nastavení a popř. si ho
zapište.
2 Otáčejte šroubem pomocí šestihranného klíče a sledujte
chování barevné pásky.
Ve směru + se napíná vnitřní hrana barevné pásky. Ve směru
- se napíná vnější hrana barevné pásky.
; Barevná páska je seřízená.
