Käyttöohje • Lämpösiirtotulostin TT4030 • 06-2017 • 031-93478
Käyttö
281
GBDEFRESPTITNLDKNOSEFIPLCZHUSIROTR
6.1.4 Pohjamateriaalin purkukelaus irrotustilassa (ei
käytettävissä standardiversiossa)
Irrotustilassa materiaali otetaan pois tulostamisen jälkeen
ja vain pohjamateriaali purkukelataan sisäisesti.
3
1
4 5 7 96 8
2

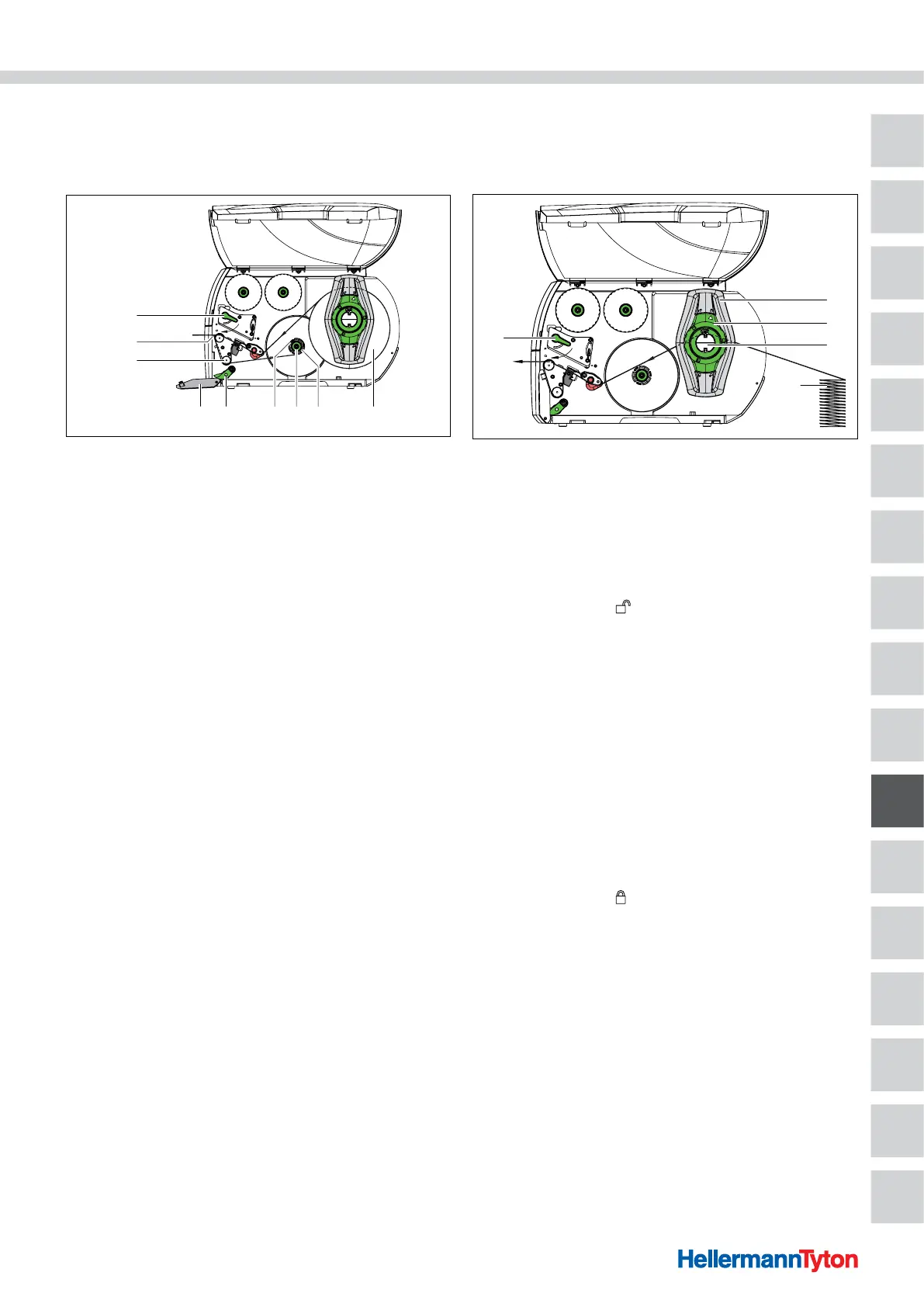

Materiaalin ohjaus irrotustilassa.
1 Tulostuspään lukitusvipu
2 Irrotusreuna
3 Ohjaustela
4 Suojakansi
5 Puristusjärjestelmä (sisältyy vain irrotusversioon)
6 Suljin
7 Kääntönuppi
8 Sisäinen aukikelaaja (sisältyy vain irrotusversioon)
9 Materiaalirulla
1 Avaa suojakansi.
2 Käännä puristusjärjestelmä pois ohjaustelasta.
3 Irrota kulutusmateriaalia ensimmäisen 100 mm liuskan
verran pohjamateriaalista.
4 Ohjaa kulutusmateriaaliliuska irrotusreunan ja ohjaustelan
ympäri sisäiseen purkukelaajaan.
5 Pidä kiinni sisäisestä purkukelaajasta.
6 Kierrä kiertonuppia myötäpäivään vasteeseen saakka.
7 Siirrä pohjamateriaali sisäisen purkukelaajan sulkimen
alle.
8 Suuntaa kulutusmateriaaliliuskan ulkoreuna
materiaalirullaan.
9 Kierrä kiertonuppia myötäpäivään vasteeseen saakka.
; Sisäinen aukikelaaja levittyy ja kulutusmateriaaliliuska
kiinnittyy.
10 Kierrä sisäistä aukikelaajaa vastapäivään materiaalin
kiristämiseksi.
11 Sijoita puristusjärjestelmä keskelle
kulutusmateriaaliliuskaan.
12 Käännä puristusjärjestelmä ohjaustelaan.
13 Lukitse tulostuspää kiertämällä vipua myötäpäivään.
; Materiaalirulla on asetettu katkaisutilassa käyttöä varten.
6.2 Leporello-etikettien asettaminen
1
2
3
4
5
Paperin kulku Leporello-etikettien kanssa.
1 Reunan säätäjä
2 Säätörengas
3 Rullan pidike
4 Materiaalipino
5 Tulostuspään lukitusvipu
1 Kierrä säätörengasta vastapäivään niin, että nuoli
osoittaa symboliin ja reunan säätäjä irtoaa.
2 Aseta reunan säätäjä pyällysnupin avulla niin, että
materiaali sovittuu kahden reunan säätäjän väliin.
3 Sijoita materiaalipino laitteen taakse.
f Huomaa, että materiaali on näkyvissä liuskan päällä.
; Materiaalipino on sijoitettu laitteen taakse.
4 Ohjaa kulutusmateriaalin liuska rullapidikkeen yli
tulostinyksikköön.
5 Siirrä reunan säätäjää niin paljon, että
kulutusmateriaaliliuska lepää asennusseinää ja reunan
säätäjää tai kahta reunan säätäjää vasten eikä se ole
kiinnittynyt tai taittunut.
6 Kierrä säätörengasta vastapäivään niin, että nuoli
osoittaa symboliin
ja reunan säätäjä kiinnittyy
rullapidikkeeseen.
7 Aseta kulutusmateriaaliliuska tulostuspäähän.
Æ Luku 6.1.2
8 Valopuomin asetus.
Æ Luku 6.1.3
9 Pääpuristusjärjestelmän säätö.
Æ Luku 6.3
10 Lukitse tulostuspää kiertämällä vipua myötäpäivään.
; Leporello-etiketit on asetettu paikoilleen.
