Manejo
97
GBDEFRESPTITNLDKNOSEFIPLCZHUSIROTR
10 Girar la palanca en sentido horario para bloquear el
cabezal impresor.
; Las etiquetas desplegables están colocadas.
6.3 Ajustar el sistema de apriete del cabezal
El cabezal impresor se aprieta con dos topes. Las
posiciones de ambos topes deben ajustarse al ancho del
material utilizado para
• conseguir una calidad de impresión homogénea sobre el
ancho completo del material,
• evitar pliegues en la marcha de la cinta,
• evitar el desgaste prematuro del rodillo de arrastre y del
cabezal de impresión.
1
2
3

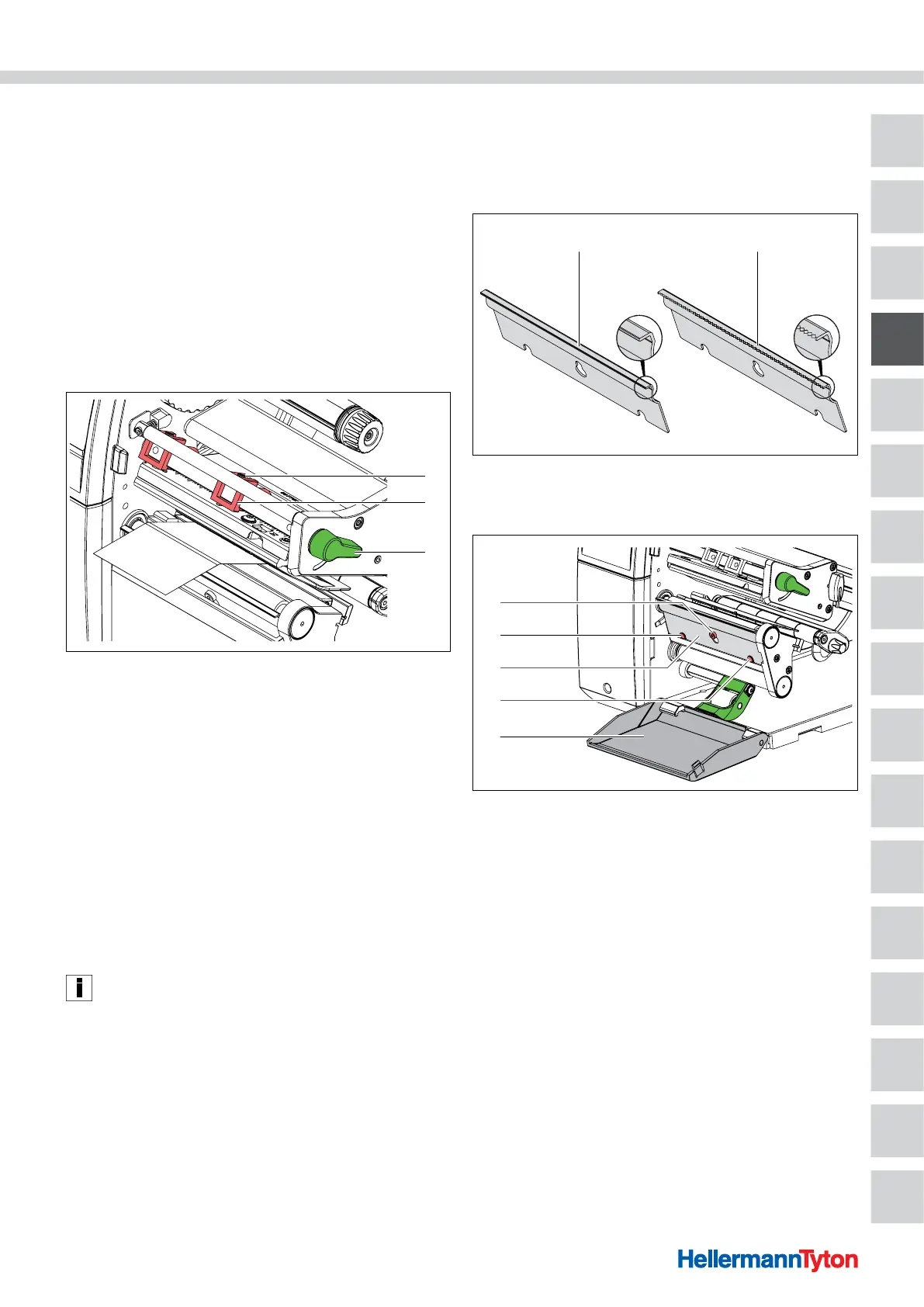

Ajustar el sistema de apriete del cabezal.
1 Pasador roscado
2 Topes
3 Palanca para el bloqueo del cabezal impresor
1 Soltar los pasadores roscados en ambos topes utilizando
una llave hexagonal y ajustarlos a la anchura del
material.
2 Girar la palanca en sentido horario para bloquear el
cabezal impresor.
3 Apretar los tornillos roscados.
4 Apretar el cabezal impresor con dos topes posicionados
en posición básica en el centro del ángulo de
encabezamiento.
; El sistema de apriete del cabezal está ajustado.
Este ajuste puede mantenerse para todas las
aplicaciones.
6.4 Desmontaje y montaje del borde distribuidor y la
placa de corte de etiquetas
Para reajustar el aparato para otro modo de
funcionamiento se debe montar un borde distribuidor o
placa de corte de etiquetas si fuera necesario.
1 2
Borde distribuidor o placa de corte de etiquetas.
1 Borde distribuidor (solo incluido en la versión distribuidora)
2 Placa de corte de etiquetas
4
2
3
2
1
Desmontaje y montaje del borde distribuidor y la placa de corte de etiquetas.
1 Tornillo
2 Espiga
3 Chapa
4 Tapa
1 Desmontar la chapa.
f Abra la tapa.
f Suelte el tornillo varias vueltas.
f Mueva la chapa hacia arriba.
f Desmonte la chapa.
; La chapa está desmontada.
2 Montar la chapa.
f Coloque la chapa en el tornillo.
f Mueva la chapa hacia abajo detrás de las espigas.
f Apriete el tornillo.
; La chapa está montada.
