HellermannTyton TT4030 - Farbband Einlegen; Farbbandlauf Einstellen

Betriebsanleitung • Thermotransferdrucker TT4030 • 06-2017 • 031-93478
Bedienung
41
GBDEFRESPTITNLDKNOSEFIPLCZHUSIROTR

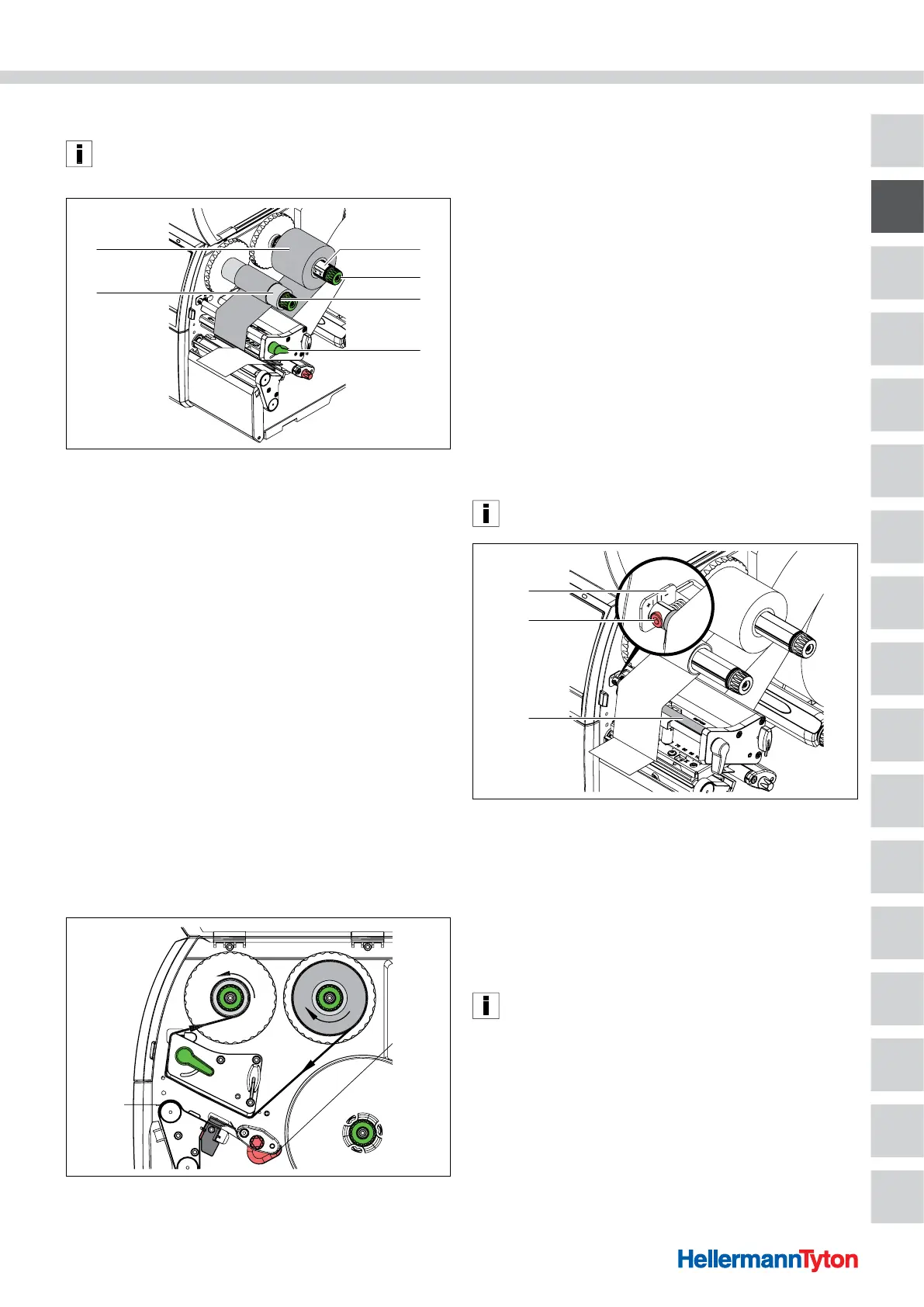

6.5 Farbband einlegen
Beim direkten Thermodruck darf kein Farbband eingelegt
werden. Das ggf. schon eingelegte Farbband muss entfernt
werden.
1
2
3
4
5
6
Farbband einlegen.
1 Farbbandabwickler
2 Drehknopf
3 Farbbandaufwickler
4 Hebel zur Druckkopfverriegelung
5 Farbbandkern
6 Farbbandrolle
1 Druckkopf reinigen.
2 Hebel entgegen dem Uhrzeigersinn drehen, um den
Druckkopf anzuheben.
3 Farbbandrolle mit der Farbbeschichtung nach unten auf
den Farbbandabwickler schieben.
4 Farbbandrolle mittig auf dem Farbbandabwickler
positionieren.
5 Farbbandrolle festhalten.
6 Drehknopf am Farbbandabwickler entgegen dem
Uhrzeigersinn drehen, bis die Farbbandrolle fixiert ist.
7 Geeigneten Farbbandkern auf den Farbbandaufwickler
schieben und in gleicher Weise fixieren.
8 Farbbandrolle durch die Druckmechanik führen.
Farbbandlauf.
9 Farbbandanfang mit einem Klebestreifen am
Farbbandkern fixieren.
f Beachten Sie dabei die Rotationsrichtung des
Farbbandaufwicklers entgegen dem Uhrzeigersinn.
; Der Farbbandanfang ist am Farbbandkern fixiert.
10 Farbbandaufwickler entgegen dem Uhrzeigersinn
drehen, um den Farbbandlauf zu glätten.
11 Hebel im Uhrzeigersinn drehen, um den Druckkopf zu
verriegeln.
; Das Farbband ist eingelegt.
6.6 Farbbandlauf einstellen
Faltenbildung im Farbbandlauf kann zu Druckbildfehlern
führen. Zur Vermeidung von Faltenbildung kann die
Farbbandumlenkung justiert werden.
Eine fehlerhafte Einstellung des Kopfandrucksystems
kann ebenfalls zu Falten im Farbbandlauf führen.
Æ Kapitel 6.3
Die Justage lässt sich am besten während des Druckbetriebes
ausführen.
3
2
1
Farbbandlauf einstellen.
1 Skala
2 Schraube
3 Farbbandumlenkung
1 Bestehende Einstellung an der Skala ablesen und ggf.
notieren.
2 Schraube mit Sechskantschlüssel drehen und das
Verhalten des Farbbandes beobachten.
In Richtung + wird die Innenkante des Farbbandes gestrafft.
In Richtung - wird die Außenkante des Farbbandes gestrafft.
; Der Farbbandlauf ist eingestellt.
