Konstrukce a funkce
328
4 Konstrukce a funkce
4.1 Konstrukce
10
1
2
3
4
5
6
9
7
8

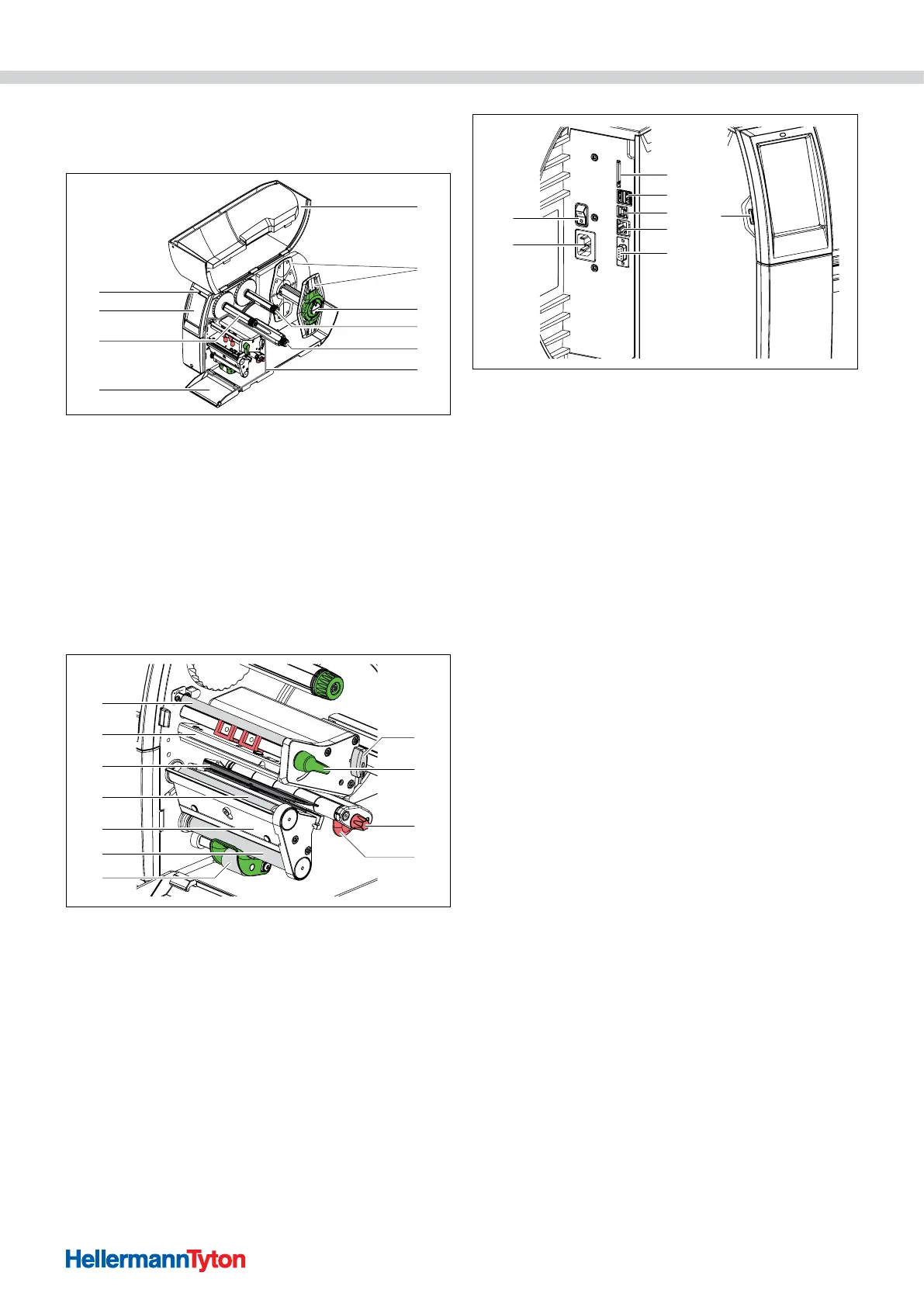

Přehled přístroje.
1 Kryt
2 Boční zarážka
3 Držák cívky
4 Odvíječ barevné pásky
5 Vnitřní navíječ (jen u verze s odlupováním)
6 Tisková mechanika
7 Kryt
8 Navíječ barevné pásky
9 Dotykový displej
10 LED „přístroj zapnutý“
21
12
13
14
11
20
19
18
17
16
15
Tisková mechanika.
11 Šestihranný klíč
12 Páčka mechanického zajištění tiskové hlavy
13 Seřizovací knoflík pro vedení
14 Vedení
15 Přítlačný systém (jen u verze s odlupováním)
16 Směrový válec (jen u verze s odlupováním)
17 Odtrhávací hrana
18 Tiskový válec
19 Světelná závora
20 Úhelník k upevnění tiskové hlavy s tiskovou hlavou
21 Změna směru pro barevnou pásku
22
24
25
26
27
28
29
23
Přístroj zezadu.
22 Síťový vypínač
23 Připojovací síťová zásuvka
24 Slot pro SD kartu
25 2x hlavní rozhraní USB pro klávesnici, skener, USB paměť, adaptér
bluetooth nebo servisní klíč
26 Rozhraní USB Full-Speed-Slave
27 Ethernet 10/100 Base-T
28 Rozhraní RS-232
29 Hlavní rozhraní USB pro klávesnici, skener, USB paměť, adaptér bluetooth nebo
servisní klíč
