HellermannTyton TT4030 - Dimensions de la Machine

Manuel d‘utilisation • Imprimante par transfert thermique TT4030 • 06-2017 • 031-93478
Caractéristiques techniques
78

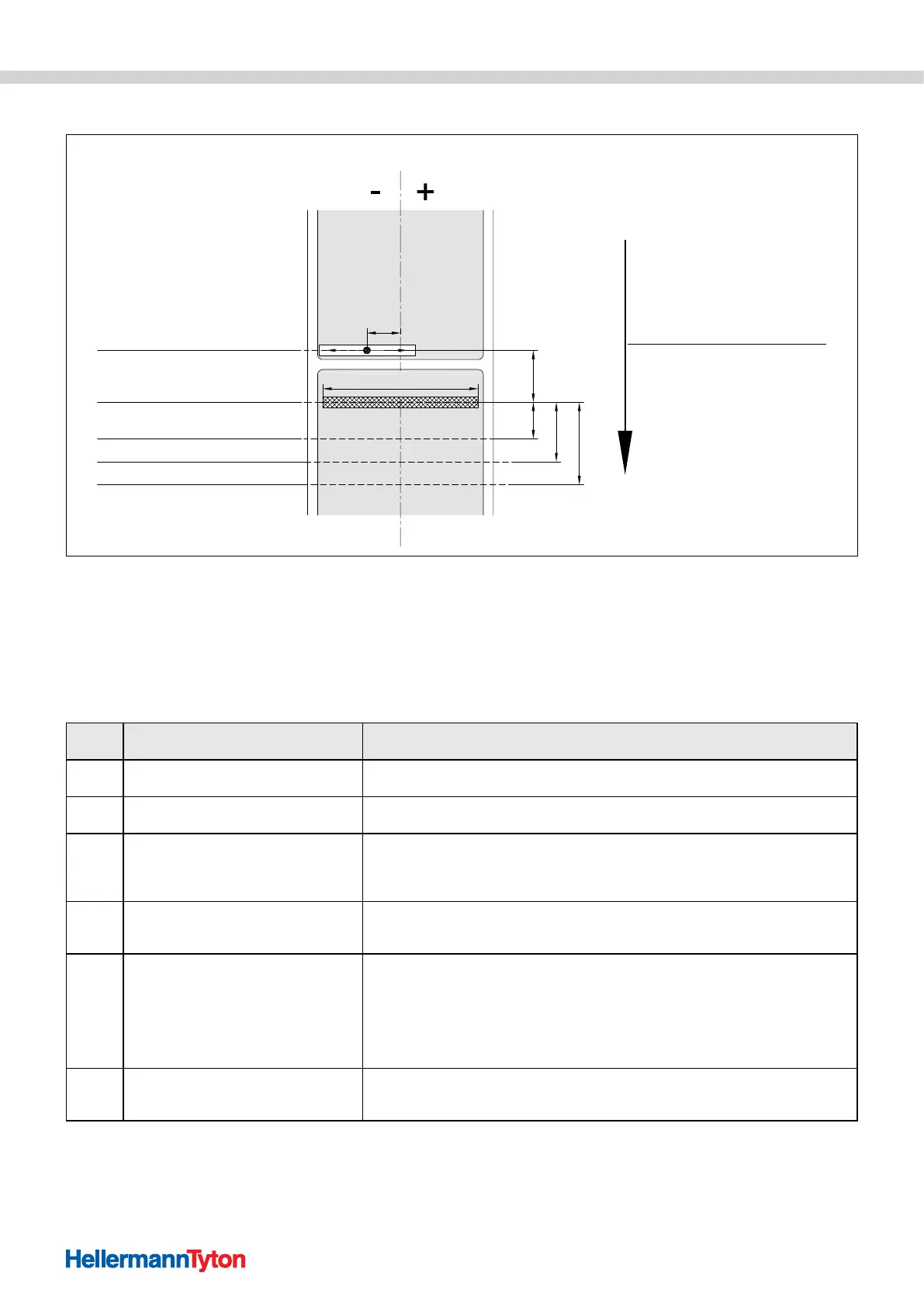

12.1 Dimensions de la machine
TT4030
SXM
K
SY
IP
IT
IC
1
6
2
3
4
5
Dimensions de la machine.
1 Capteur par transparence et capteur spot
2 Tête d'impression
3 Arrête de pré-décollement (présente uniquement dans la version avec pré-décollement)
4 Tôle d'arrachage
5 Arête de coupe
6 Sens de défilement
Dimen-
sion
Désignation Dimensions en mm.
IP
Distance ligne d'impression - arête de pré-
décollement
3,5
IT
Distance ligne d'impression - tôle
d'arrachage
13,5
IC
Distance ligne d'impression - arête de coupe
lame
avec lame de coupe
avec lame de perforation
20,5
21,2
K
Largeur d'impression
300 dpi
600 dpi
105,6
105,6
SXM
Distance capteur par transparence et capteur
spot -
Centre de défilement du papier
c'est-à-dire distance admise des marquages
spot
et des perforations par rapport au centre du
matériau
-55 - 0
SY
Distance capteur par transparence et capteur
spot -
Ligne d'impression
45,0
