Konstruktion och funktion
248
4 Konstruktion och funktion
4.1 Uppbyggnad
10
1
2
3
4
5
6
9
7
8

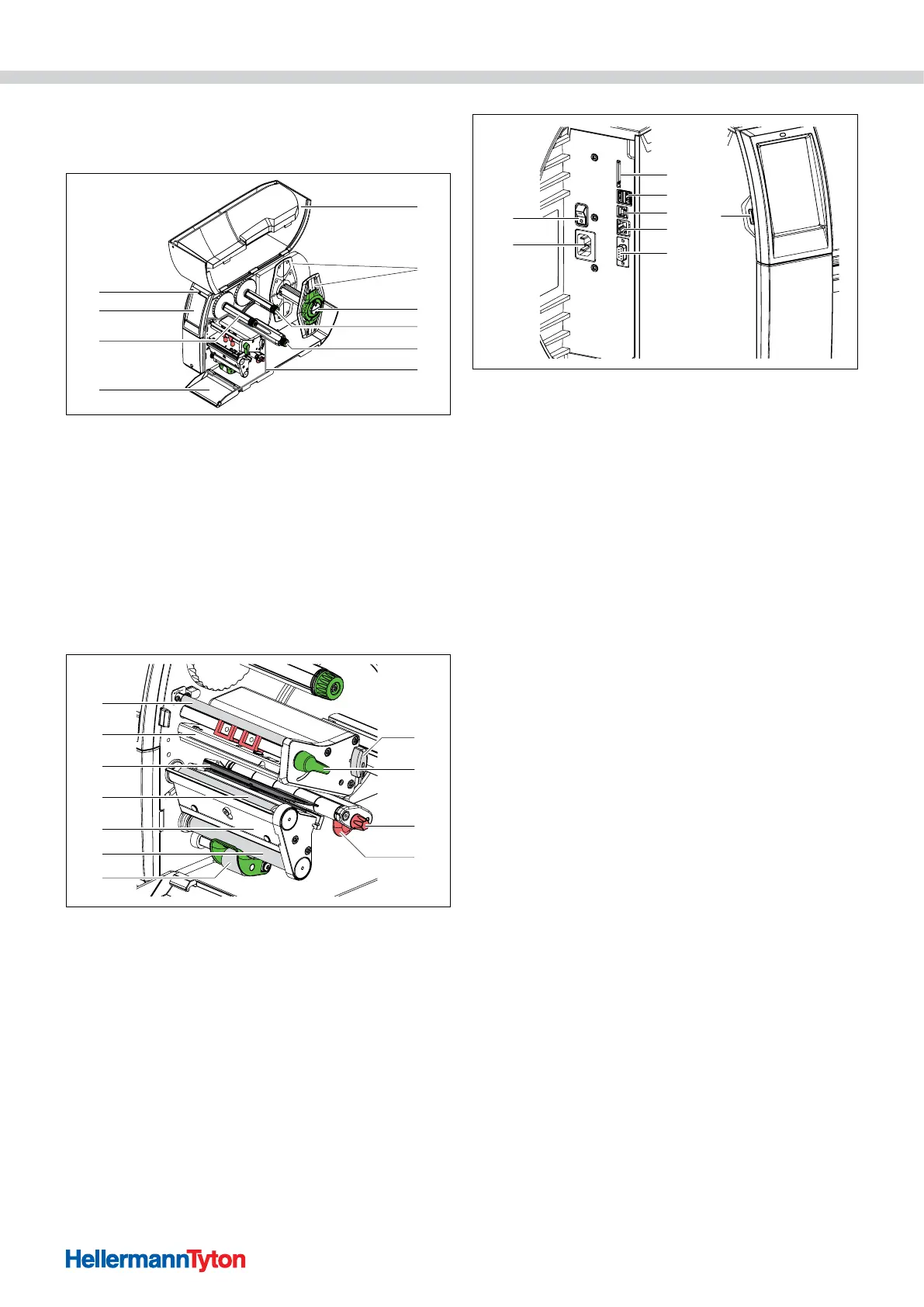

Översikt över maskinen.
1 Lock
2 Kantstopp
3 Rullhållare
4 Färgbandsavrullare
5 Intern upprullare (ingår endast i dispenserversionen)
6 Utskriftsmekanik
7 Skydd
8 Färgbandsupprullare
9 Pekskärmsdisplay
10 LED "Maskin på"
21
12
13
14
11
20
19
18
17
16
15
Tryckmekanik.
11 Sexkantnyckel
12 Spak för låsning av skrivarhuvudet
13 Inställningsknapp för styrning
14 Styrning
15 Påtrycksystem (ingår endast vid dispenserversionen)
16 Styrrulle (ingår endast vid dispenserversion)
17 Avrivningskant
18 Tryckvals
19 Ljusbarriär
20 Huvudvinkel med skrivarhuvud
21 Styrning för färgbandet
22
24
25
26
27
28
29
23
Maskinens baksida.
22 Strömbrytare
23 Nätuttag
24 Insticksport för SD-kort
25 2x USB-mastergränssnitt för tangentbord, skanner, USB-minne, Bluetooth-
adapter eller servicenyckel
26 USB-Full-Speed-Slave-gränssnitt
27 Ethernet 10/100 Base T
28 RS-232-gränssnitt
29 USB-mastergränssnitt för tangentbord, skanner , USB-minne, Bluetooth-
adapter eller servicenyckel
