HellermannTyton TT4030 - Mål for Stansinger

Bruksanvisning • Termotransferskriver TT4030 • 06-2017 • 031-93478
Tekniske data
242

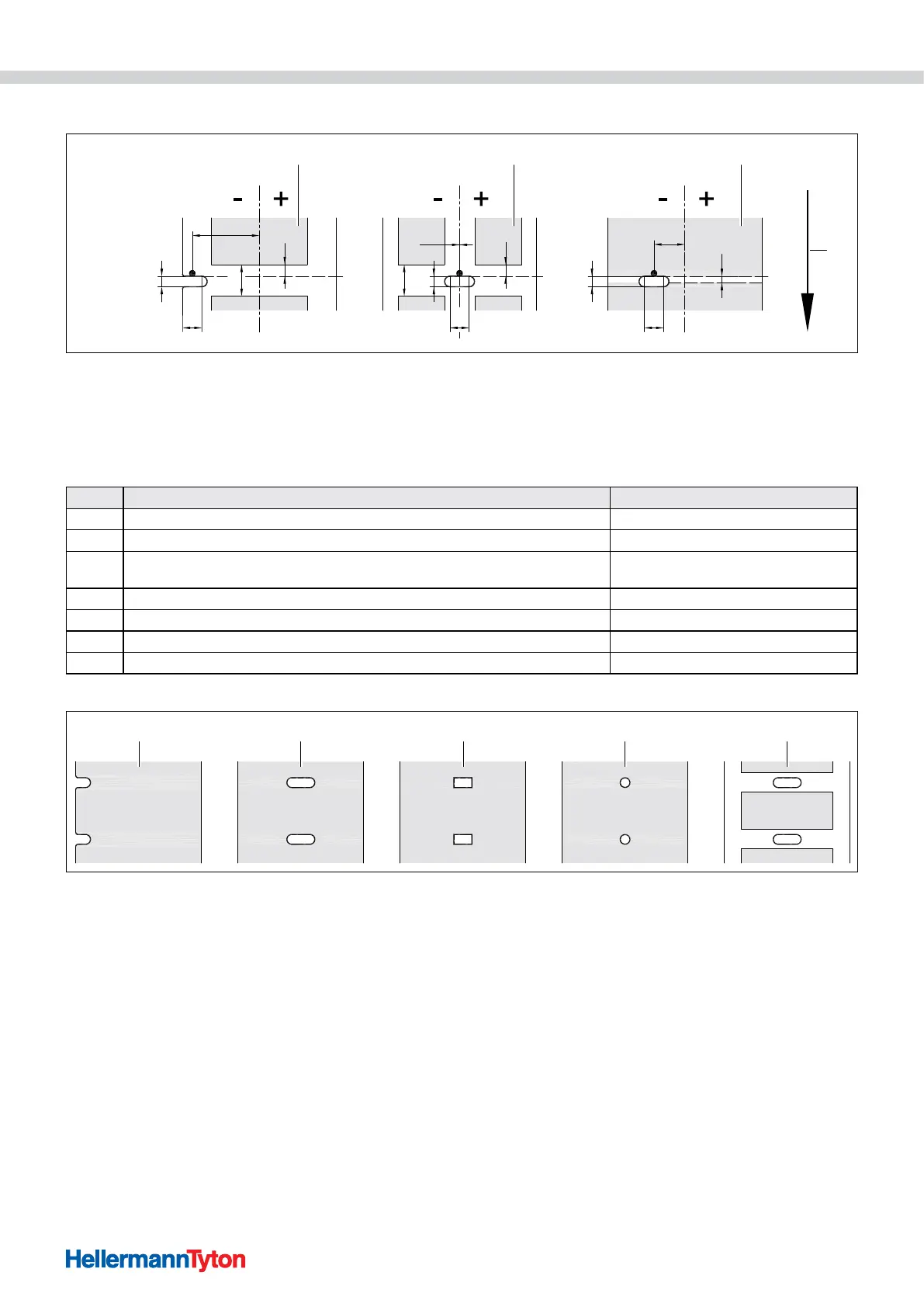

12.4 Mål for stansinger
NN
N
YYY
PPP
TT4030
XM
XM XM
AZ
ZZ
AA
1 1 2
3
Mål for stansinger.
1 Materialer med stansinger
2 Kontinuerlig materiale med stansinger
3 Løperetning
For margstansing: minstetykkelse bæremateriale 0,06 mm
Mål Betegnelse Mål i mm
A Materialavstand > 2
AZ Trykksoneavstand > 2
N
Bredde til stansingen
ved margstansing
> 5
> 8
P Høyde til stansingen 2 - 10
XM Avstand stansing - midten papirløp -53 - ±0
Y av sensoren beregnet materialstart ved registrering med gjennomsiktig sensor Bakkant stansing
Z Avstand beregnet materialstart - faktisk materialstart 0 til A - P
1 2 3 4 5
Eksempler for stansinger.
1 Margstansing
2 Langhullstansing
3 Firkantstansing
4 Sirkelstansing (ikke anbefalt!)
5 Stansing mellom materialer (ikke anbefalt!)
