Bruksanvisning • Termotransferskrivare TT4030 • 06-2017 • 031-93478
Användning
254
6.1.2 Sätta i material i skrivarhuvudet
1
4
2
3
5

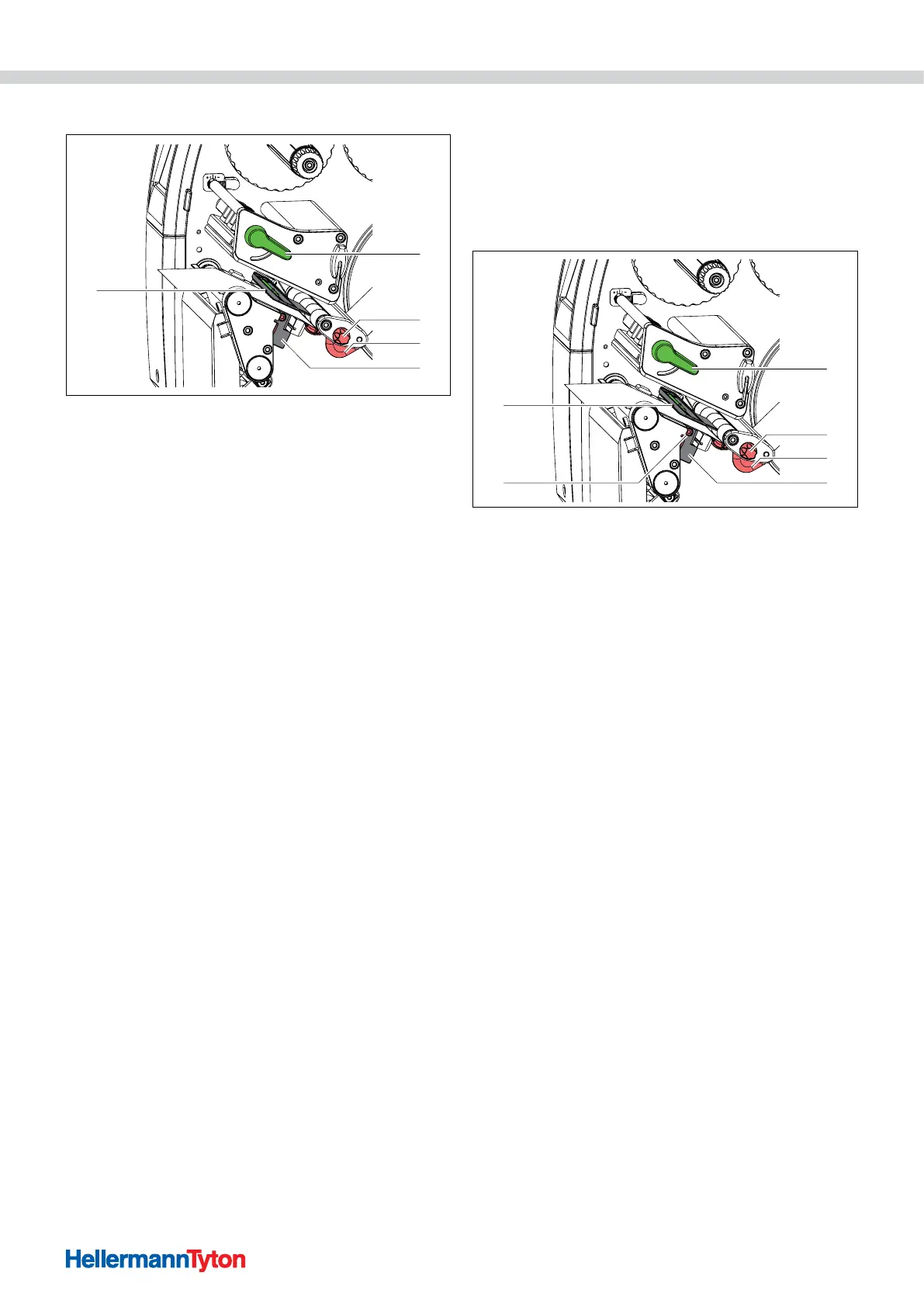

Sätt i material i skrivarhuvudet.
1 Spak för låsning av skrivarhuvudet
2 Räad knapp
3 Kantstopp
4 Ljusbarriär
5 Sensor
1 Vrid spaken moturs för att lyfta upp skrivarhuvudet.
2 Ställ in kantstoppet så att materialet passar mellan de
båda kantstoppen.
3 För förbrukningsmaterialremsan över den interna
upprullaren till utskriftsenheten.
4 För förbrukningsmaterialremsan genom ljusbarriären så
att förbrukningsmaterialremsan lämnar utskriftsenheten
mellan skrivarhuvudet och tryckvalsen.
; Materialet är inlagt i skrivarhuvudet.
6.1.3 Ställa in ljusbarriär
Ljusbarriären kan skjutas på tvären mot papperets
löpriktning för anpassning till materialet. Ljusbarriärens
sensor syns framifrån när man tittar genom
utskriftsenheten och den är märkt med ett märke på
ljusbarriärhållaren. När maskinen är på lyser det
dessutom en gul lysdiod vid sensorns position.
1
4
2
3
6
5
Ställ in ljusbarriären.
1 Spak för låsning av skrivarhuvudet
2 Räad knapp
3 Kantstopp
4 Ljusbarriär
5 Skruv
6 Sensor
1 Lossa skruven.
2 Placera ljusbarriären med handtaget så att sensorn kan
registrera luckan eller ett reflex- eller perforeringsmärke.
- eller, om materialet avviker från
rektangelformen, -
3 Rikta in ljusbarriären med handtaget mot materialets
främsta kant i papperets löpriktning.
4 Dra åt skruven.
; Ljusbarriären är inställd.
Endast för drift i avrivningsläget:
1 Vrid spaken moturs för att låsa skrivarhuvudet.
; Materialrullen är inlagd för drift i avrivningsläget.
