HellermannTyton TT4030 - Nawijanie Materiału Nośnego W Trybie Podawania (Niedostępne W Standardzie); Wkładanie Etykiet Leporello; Regulacja Układu Dociskowego Głowicy

Instrukcja obsługi • Drukarka termotransferowa TT4030 • 06-2017 • 031-93478
Obsługa
308
6.1.4 Nawijanie materiału nośnego wtrybie
podawania (niedostępne wstandardzie)
Wtrybie podawania materiały są wyjmowane po
nadrukowaniu iwewnętrznie nawijany jest tylko materiał
nośny.
3
1
4 5 7 96 8
2

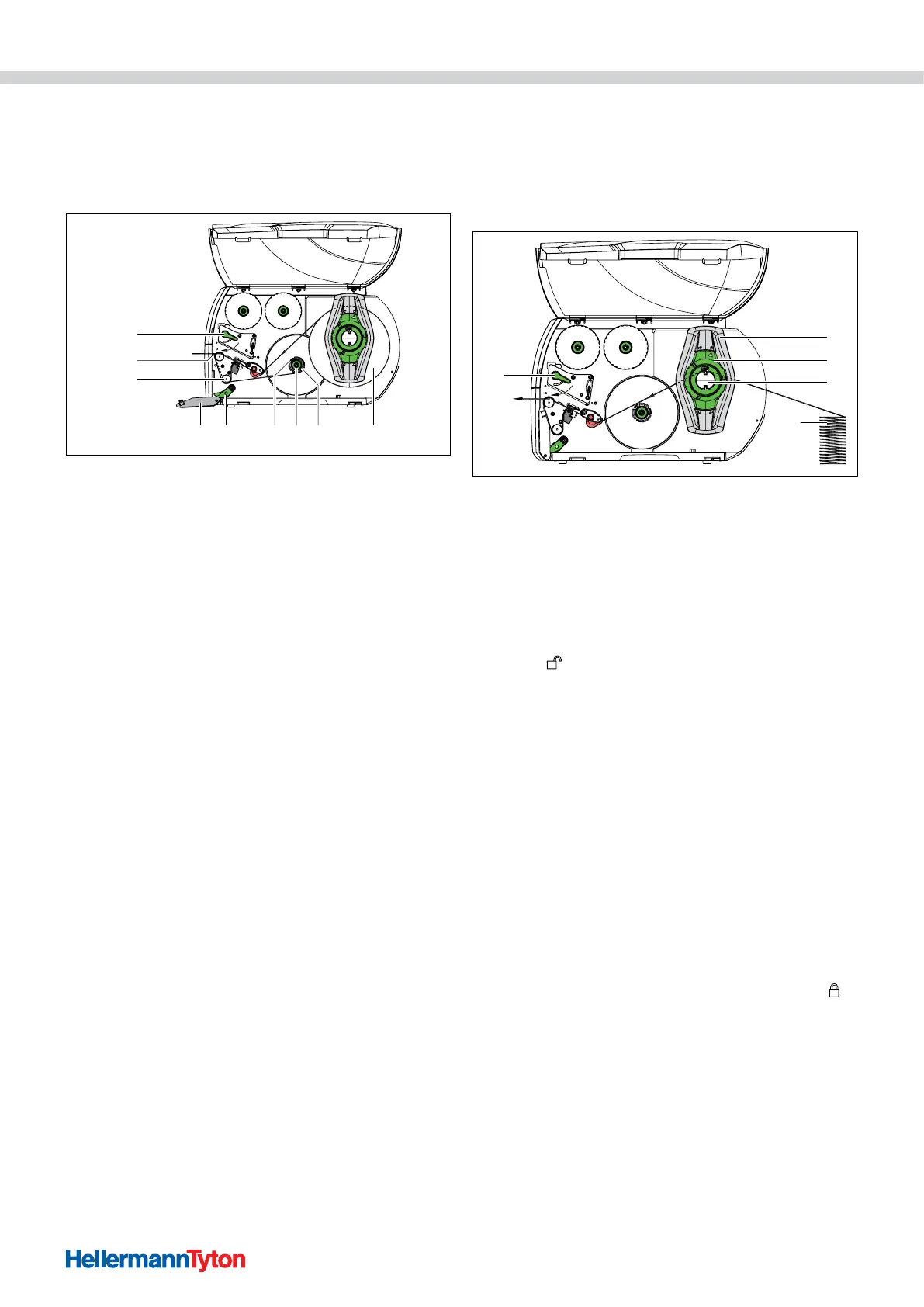

Prowadzenie materiału wtrybie podawania.
1 Dźwignia do blokowania głowicy drukującej
2 Krawędź podająca
3 Wałek zwrotny
4 Osłona
5 Układ dociskowy (występuje tylko wwersji zpodawaniem)
6 Klamra
7 Gałka obrotowa
8 Wewnętrzna nawijarka (występuje tylko wwersji zpodawaniem)
9 Rolka materiału
1 Otworzyć osłonę.
2 Odchylić układ dociskowy od wałka zwrotnego.
3 Usunąć materiały na pierwszych 100 mm taśmy
materiałów eksploatacyjnych zmateriału nośnego.
4 Poprowadzić taśmę materiałów eksploatacyjnych przez
krawędź podającą iwałek zwrotny do wewnętrznej
nawijarki.
5 Przytrzymać wewnętrzną nawijarkę.
6 Obrócić gałkę obrotową do oporu zgodnie zkierunkiem
ruchu wskazówek zegara.
7 Wsunąć materiał nośny pod klamrę wewnętrznej
nawijarki.
8 Wyrównać krawędź zewnętrzną taśmy materiałów
eksploatacyjnych względem rolki materiału.
9 Obrócić gałkę obrotową do oporu przeciwnie do
kierunku ruchu wskazówek zegara.
; Wewnętrzna nawijarka zostanie rozparta, dzięki czemu
taśma materiałów eksploatacyjnych zostanie zaciśnięta.
10 Obrócić wewnętrzną nawijarkę przeciwnie do kierunku
ruchu wskazówek zegara, aby naciągnąć materiał.
11 Ustawić układ dociskowy pośrodku względem taśmy
materiałów eksploatacyjnych.
12 Dosunąć układ dociskowy do wałka zwrotnego.
13 Obrócić dźwignię zgodnie zkierunkiem ruchu
wskazówek zegara, aby zablokować głowicę drukującą.
; Rolka materiału jest włożona na potrzeby pracy wtrybie
podawania.
6.2 Wkładanie etykiet leporello
1
2
3
4
5
Przebieg papieru zetykietami leporello.
1 Regulator marginesu
2 Pierścień nastawczy
3 Uchwyt rolek
4 Stos materiału
5 Dźwignia do blokowania głowicy drukującej
1 Obrócić pierścień nastawczy przeciwnie do kierunku
ruchu wskazówek zegara, aby strzałka wskazywała
symbol ipoluzować wten sposób regulator
marginesu.
2 Ustawić regulator marginesu wtaki sposób, aby materiał
wpasowany był między obydwa regulatory marginesu.
3 Stos materiału umieścić za urządzeniem.
f Zwrócić uwagę, aby materiały były widoczne na taśmie
od góry.
; Stos materiału umieszczony jest za urządzeniem.
4 Poprowadzić taśmę materiałów eksploatacyjnych nad
uchwytem rolek do jednostki drukującej.
5 Przesunąć regulator marginesu na tyle, aby taśma
materiałów eksploatacyjnych przylegała do ścianki
montażowej iregulatora marginesu bądź obu
regulatorów marginesu bez zaciskania lub zaginania.
6 Obrócić pierścień nastawczy zgodnie zkierunkiem ruchu
wskazówek zegara, aby strzałka wskazywała symbol
izacisnąć wten sposób regulator marginesu na uchwycie
rolek.
7 Założyć taśmę materiałów eksploatacyjnych wgłowicy
drukującej.
Æ Rozdział 6.1.2
8 Ustawianie fotokomórki.
Æ Rozdział 6.1.3
9 Regulacja układu dociskowego głowicy.
Æ Rozdział 6.3
